一、基本簡介

       撥指貨叉也稱撥指式貨叉、撥指式伸縮貨叉、撥指式移載貨叉等，簡稱：撥指叉，又名：撥桿貨叉、撥鉤貨叉、撥拉貨叉、鉤拉貨叉等，它安裝在堆垛機、穿梭車或機器人等執行機構上，于箱式類物料的移載或搬運，如：紙箱、塑料箱、金屬箱、周轉箱、托盤化小件商品等，具有精jing準的定位功能、安an全的防撞設置、過載保護等，是一種高度化的存取設備.

       二、工作原理

       撥指貨叉是通過撥動幾組像手指一樣的小鐵桿(也就是擋料鉤子)來完成固定料箱的，通常稱之為：撥桿，它是由4臺輔助微型電機控制的，作業時由小鐵桿在前后兩端鉤住或卡住料箱，再通過叉臂伸縮來進行推拉(或拖拉)箱體，將料箱取出或送入目標位置.

       具體步驟：叉體伸出到物料儲存位，擋料鉤子（撥桿）自動放下卡住紙箱或塑料箱的端面，然后貨叉縮回，把紙箱或塑料箱拖向貨叉的中部，再按照程序要求反向移出，完成料箱移載或存取任務.

       三、結構類型

       [1].撥指貨叉由兩組側立的叉臂組成，每組叉臂通常由三節叉體或叉臂組成，也可采用四節叉體（叉臂）結構，叉體（叉臂）的長短根據庫位的深淺而定，庫位深一點，叉體（叉臂）就長一點，兩組叉臂的間距是固定的，既不能放大也不能縮小，因此，同一臺貨叉只能移載同一種規格或同一種尺寸的料箱.

       [2].撥指貨叉有多種不同的結構或類型，如：單庫位結構、雙庫位結構、深庫位結構、淺庫位結構等，既可單向伸縮（可180度旋轉），也可雙向移載；單庫位結構指的是貨叉的進叉深度是一個庫位，采用三節伸縮結構，它行程（移載距離）只能伸入或深入到一個庫位中；而雙庫位結構指的是貨叉的進叉深度是兩個庫位，采用的是四節伸縮結構（四節叉體），它的行程（移載距離）能伸入或深入到前后或里外兩層庫位中去；深庫位結構和淺庫位結構基本上與單庫位結構相同，都是采用的三節伸縮結構（三節叉體），深庫位結構意思是庫位的深度比較深，相應的貨叉的叉體（叉臂）長度比較長而已，而淺庫位結構的意思是庫位的深度比較淺而已，相應的叉體（或叉臂）長度要稍短一點！

       四、性能特點

       撥指貨叉主要采用輕質鋁合金作為叉體或叉臂材料，表面經過陽極處理，整體設計科學合理，造型美觀，整臺貨叉重量比較輕，含電機大約60kg左右，體積小、重量輕、運行速度快，能有效提高存取作業效率、提升倉儲的空間利用率，具有節能低耗、快捷高gao效之特點.

       五、應用領域

       箱式類撥指式貨叉是現代智能物流倉儲中處理箱式單元貨物的關鍵技術裝備，它以其特的“垂直撥動”存取方式，實現了高密度、率、低損傷的物料搬運，是電商、智能制造、醫藥等行業構建柔性自動化倉儲系統的理想選擇.注：本產品僅jin限用于：紙箱、塑料箱、金屬箱等箱體包裝的產品，對不規則的產品無法完成移載，且料箱的體積不宜過大、重量也不宜過重，負載重量一般不超過100kg.

       六、工廠簡介

       安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、生產、銷售為一體的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完wan全quan自主設計、自行生產，擁有數十項實用新型專zhuan利證書，具備年生產1600多臺套各類移載貨叉（伸縮貨叉、夾抱貨叉、撥指貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

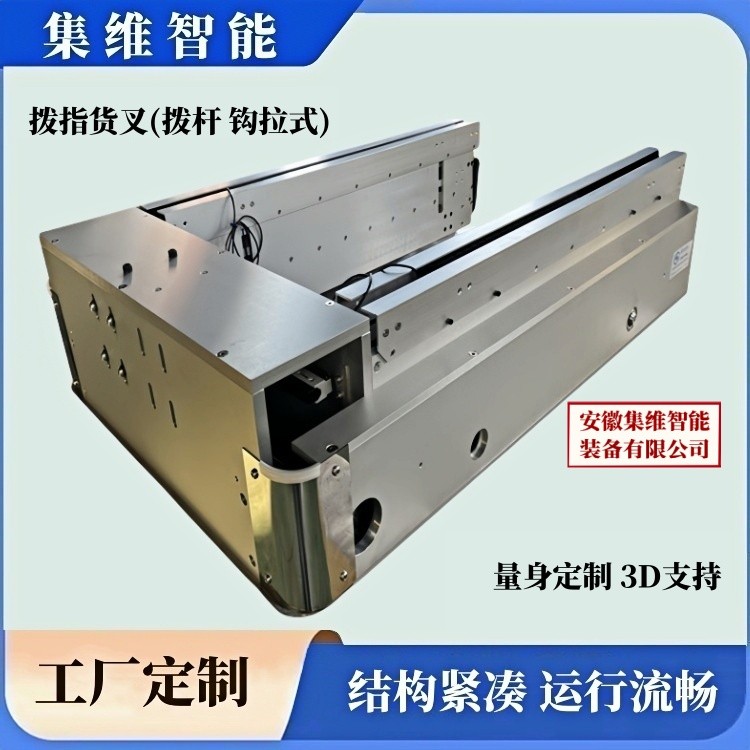

↑上圖：集維智能/AHJW系列-箱式類（雙向）-撥指（撥桿、撥拉、鉤拉、撥拉）貨叉_案例圖1

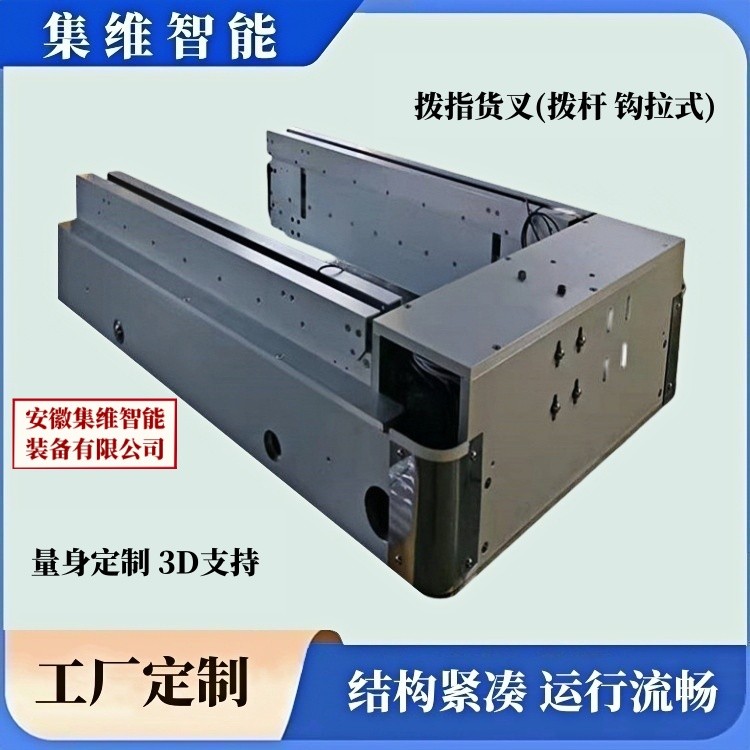

↑上圖：集維智能/AHJW系列-箱式類（雙向）-撥指（撥桿、撥拉、鉤拉、撥拉）貨叉_案例圖2

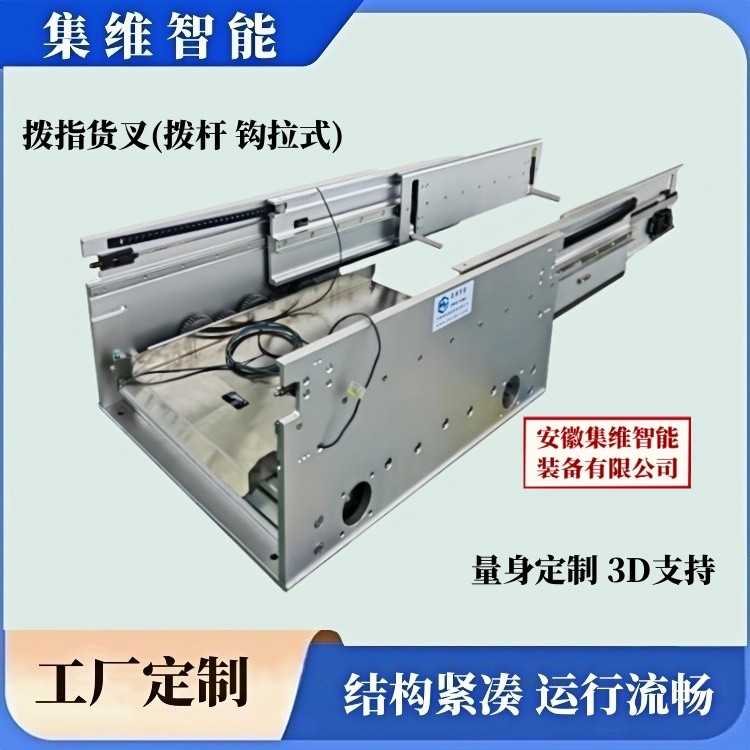

↑上圖：集維智能/AHJW系列-箱式類（雙向）-撥指（撥桿、撥拉、鉤拉、撥拉）貨叉_案例圖3

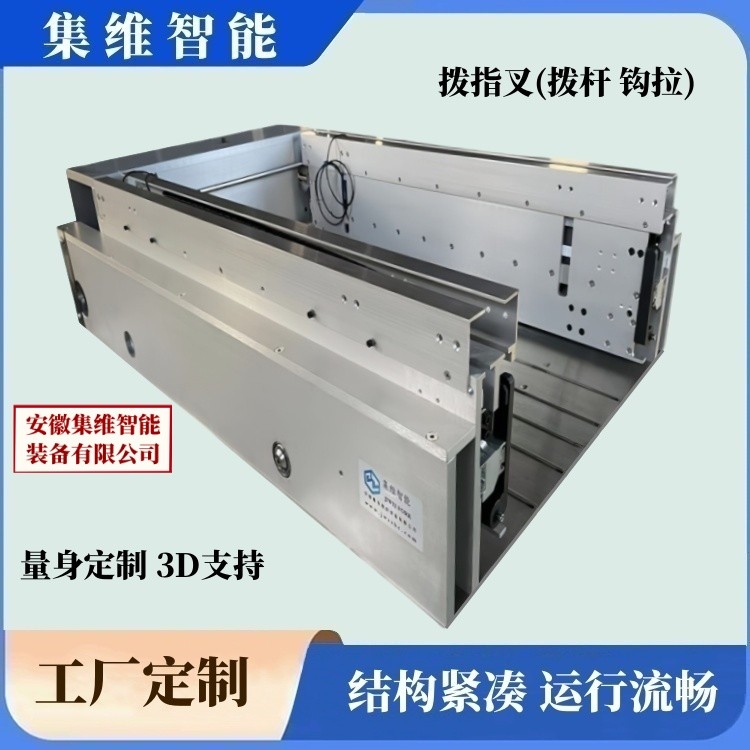

↑上圖：集維智能/AHJW系列-箱式類（雙向）-撥指（撥桿、撥拉、鉤拉、撥拉）貨叉_案例圖4

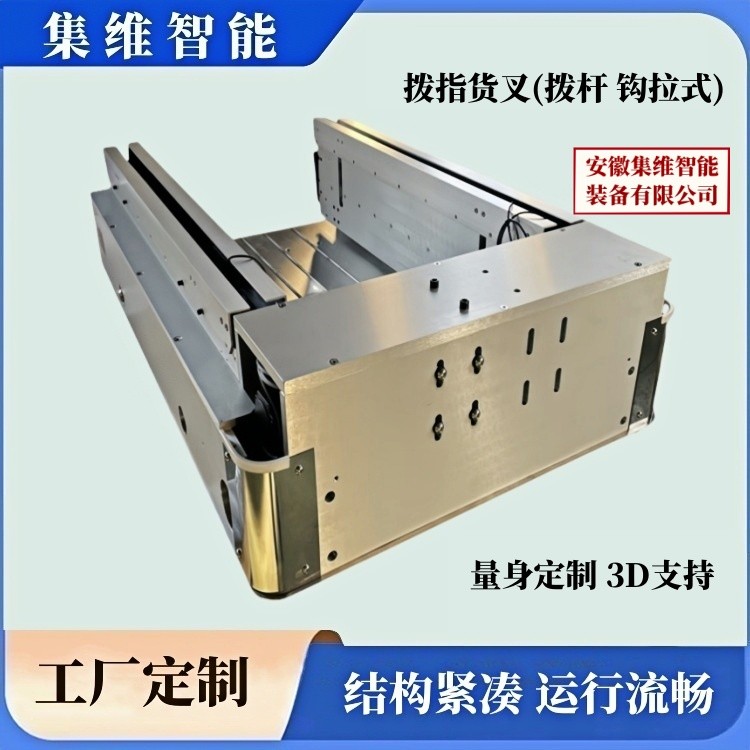

↑上圖：集維智能/AHJW系列-箱式類（雙向）-撥指（撥桿、撥拉、鉤拉、撥拉）貨叉_案例圖

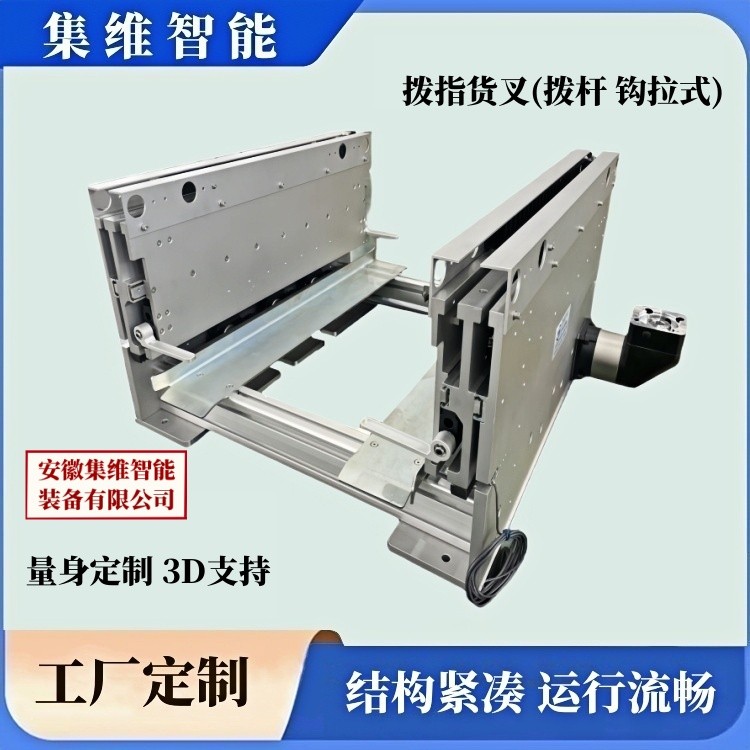

↑上圖：集維智能/AHJW系列-單向（可安裝180度旋轉平臺）-撥指（撥桿、撥拉、鉤拉）貨叉_案例圖1

↑上圖：集維智能/AHJW系列-單向（可安裝180度旋轉平臺）-撥指（撥桿、撥拉、鉤拉）貨叉_案例圖2

↑上圖：集維智能/AHJW系列-單向（可安裝180度旋轉平臺）-撥指（撥桿、撥拉、鉤拉）貨叉_案例圖3

↑上圖：集維智能/AHJW系列-單向（可安裝180度旋轉平臺）-撥指（撥桿、撥拉、鉤拉）貨叉_案例圖4

↑上圖：集維工廠 _ 產品檢測程序

↑上圖：集維工廠 _ 企業資質

↑上圖：集維工廠 _ 企業外景
