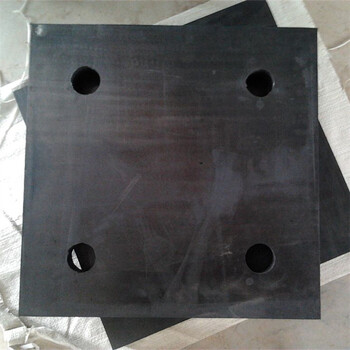

橡膠支座是由多層薄鋼板與多層橡膠片硫化粘合而成一種普通橡膠支座產品,這種產品具有足夠的豎向剛度 ,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移
橡膠支座特點
具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。
　　在板式支座表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用。
普通板式橡膠支座施工工藝 板式橡膠支座具有以下優點：
（1）板式橡膠支座可以彈性吸收上部結構各方向的變形；
（2）板式橡膠支座的承壓面與矩形支座相比，沒有應力集中現象；
（3）板式橡膠支座安裝方便，可以不考慮方向性；
（4）板式橡膠支座比起同樣作用的其他類型支座造價低，維修養護方便。
普通板式橡膠支座施工工藝 適用范圍
　　板式橡膠支座是公路中小型橋梁中比較常用的產品，它分為普通板式橡膠支座、四氟板式橡膠支座。對于普通型橋梁支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.
　　對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。
普通板式橡膠支座施工工藝
橡膠支座選型
　　a：查看板式橡膠支座的安裝施工圖紙，主要注意板式橡膠支座的規格型號、高度、承載力等主要技術參數。四氟滑板橡膠支座還要注意預埋鋼板的尺寸和安裝位置及方向；
b：選用板式橡膠支座時,支座的大承載力應與橋梁支點反力相吻合,其容許偏差范圍宜為±10%；
　　c： 對于彎、坡、斜、寬橋梁，宜選用圓形板式橡膠支座。公路橋梁工程不許使用帶球冠或坡形的橡膠支座；
　　d：當橋梁縱坡坡度不大于1%時，板式橡膠支座可直接設置于墩臺上，但應考慮縱坡影響所需要的厚度。當縱坡坡度大于1%時，應采用預埋鋼板（加楔形鋼板）、混凝土墊塊（帶坡度的墊石）或其他措施將梁底調平，支座平置。板式橡膠支座應按JTG D62的有關規定驗算并在驗算滿足規定要求后方可使用。
　　e：GJZF4、GYZF4型四氟滑板橡膠支座應水平安裝。并應設置上下鋼板，四氟滑板與不銹鋼板間應該涂放5201-2硅脂潤滑油，安裝后一定要設置防塵罩；支座的四氟滑板不得設置在支座底面，與四氟滑板接觸的不銹鋼板也不能設置在橋梁墩、臺墊石上。
普通板式橡膠支座施工工藝
　支座安裝
　　1 支座進場后，應檢查支座上是否有制造商的商標或性標記。安裝時，應按照設計圖紙要求，在支承墊石和支座上均標出支座位置中心線，以支座準確就位。
　　2 支座安裝時，應防止支座出現偏壓或產生過大的初始剪切變形。安裝完成后，支座與上、下部結構緊密接觸，不得出現脫空現象。對未形成整體的梁板結構，應避免重型車輛通過。
　　3 橋梁墩臺的設計應考慮支座養護、更換的需要。任何情況下，不允許兩個或兩個以上的支座沿梁縱向中心線在同一支承點并排安裝；在同一根梁（板）上，橫向不宜設置多于兩個支座；不同規格的支座不應并排安裝。
　　4 支座安裝后，應全面檢查是否有支座漏放，支座安裝方向、位置（與預埋鋼板的接觸、支座中心線位置）、支座規格型號是否有錯，臨時固定設施是否拆除，四氟滑板支座是否注入硅脂油（嚴禁使用潤滑油代替硅脂油）等現象，一經發現，應及時調整和處理，確保支座安裝后的正常工作，并記錄支座安裝后出現的各項偏差及異常情況。
　　5 支座使用階段平均壓應力σc=10MPa。支座橡膠彈性體體積Eb=2000MPa。
　　支座與混凝土接觸時，摩擦系數μ=0.3；與鋼板接觸時，摩擦系數μ=0.2；聚四氟乙烯板與不銹鋼板接觸（加硅脂時）摩擦系數μf=0.06,當溫度低于-25℃時，μf值增大30%，當不加硅脂時，μf值應加倍。
　　6 矩形支座安裝時以短邊尺寸順橋向放置。
