一、三節伸縮叉基本簡介

    三節伸縮叉簡稱：三節叉，又名：三節伸縮貨叉、三節移載叉（三節移載貨叉）、三節雙向伸縮叉（三節雙向伸縮貨叉）等，它是一款精jing確搬運或移載工具，集精密機械、傳動技術、導向技術、控制技術、傳感技術于一體，具有高度的智能化和信息化，配合提升機構，能輕松將目標物料從一側移載至另一側，具有安全平穩、快捷、節能低耗之特點，廣泛應用于智能倉儲系統中或工業自動化生產線上！

    二、三節伸縮叉的結構組織

    三節伸縮叉采用三節伸縮工作原理，即三節叉體疊加在一起，再輔以：導向滾輪、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    在同樣的結構原理情況下，三節伸縮叉能根據現場實際使用情況，設計成多種不同的款式與類型，如：微小型、輕載式、中量型、重載式、增程型、寬載面、窄載面（或小載面）等，以滿足不同物料、不同環境的物料移載需求！

↑上圖：集維智能/AHJW系列 - 微小型 三節伸縮叉 _ 案例圖

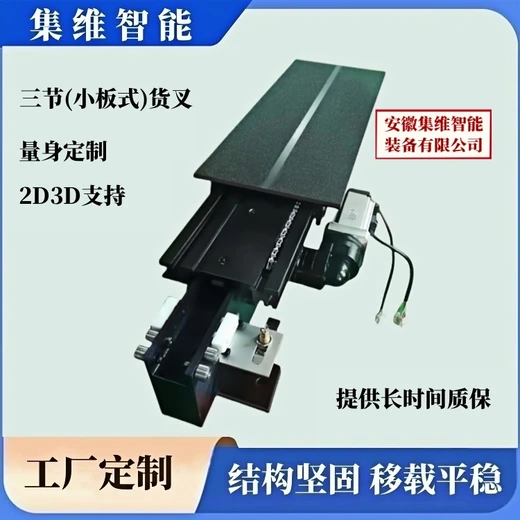

↑上圖：集維智能/AHJW系列 - 輕小型（小板式）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 輕小型（小板式）- 輕質鋁合金材料 - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 輕小型（小板式）- 316L級不銹鋼材料（寬載面）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 輕小型（小板式）- 316L級不銹鋼材料（小載面）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（增程型）-  三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（拖鏈式）-  三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（加厚防滑墊）-  三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 大板式（窄體寬載面）-  三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 大板式（寬體寬載面）-  三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 大板式（寬體寬載面）-（同步帶傳動） 三節伸縮叉 _ 案例圖

-

    三、三節伸縮叉的工作原理

    三節伸縮叉的三節叉體中的下叉體是固定的，它直接安裝或固定在載貨工作臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半（一般不超過60%），上叉體再從中間叉體的中點繼續向外延伸，再同步堆垛機（或提升機構）的升降，進行移載或存儲作業！

    三節伸縮叉既可單組叉臂立運行，也可兩組或兩組以上叉臂組合運行或同步運行，單組叉臂立運行的簡稱：單列式或單指式，用于體積小、質量輕的物料移載，而兩組叉臂組合運行的則稱之為：雙列式或雙指式，常用于體積大、質量重的物料移載或搬運！

    也可根據現場實際使用環境，如：常溫環境下的智能倉儲，高溫爐、真空爐、冷庫冷鏈等作業的高低溫環境，以及用于醫藥、食品、電子等行業的全封閉的無塵環境等，而采用相對應的材料（如：高強度碳鋼材料、輕質鋁合金材料、316l級不銹鋼材料等），以滿足特殊環境的移載需求！

    四、三節伸縮叉常用配置

    [1].叉體材料：42CrMo（二次鍛打）.

    [2].滾動軸承：IKO、KIS.

    [3].導向滑塊：UPE分子.

    [4].傳動鏈條：桂盟或同等類型鏈條，耐磨耐損、延展性低.

    [5].扭力限制器：采用Mikipulley品牌，穩定的過載保護.

    [6].中位開關（感應開關）：NBN4-12GM50-E2 P+F（PNP常開）.

    [7].限位開關（行程開關）：D4MC-5020-Nomron.

    [8].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）.

    [9].動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）.

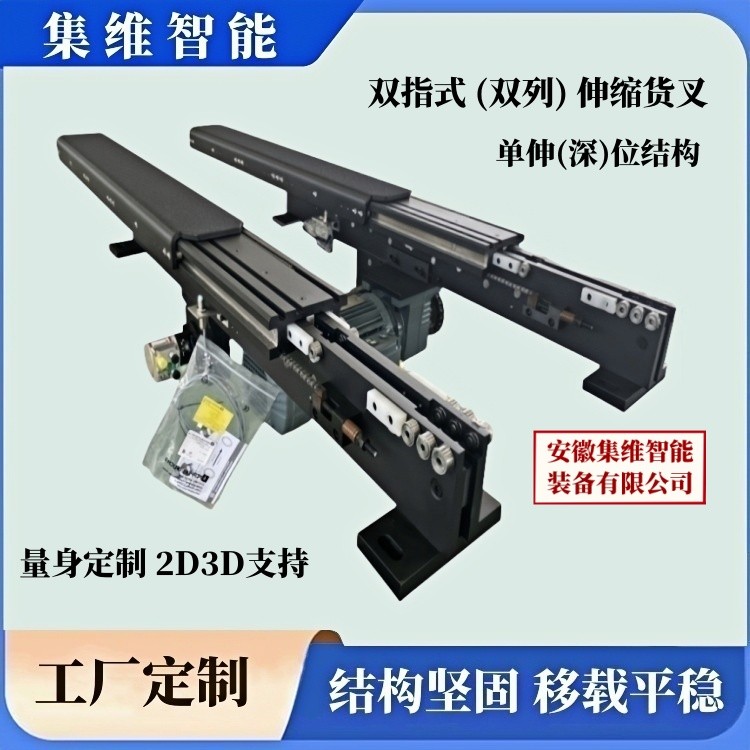

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）- 直角上叉面板 - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）- R角上叉面板 - 三節伸縮叉 _ 案例圖

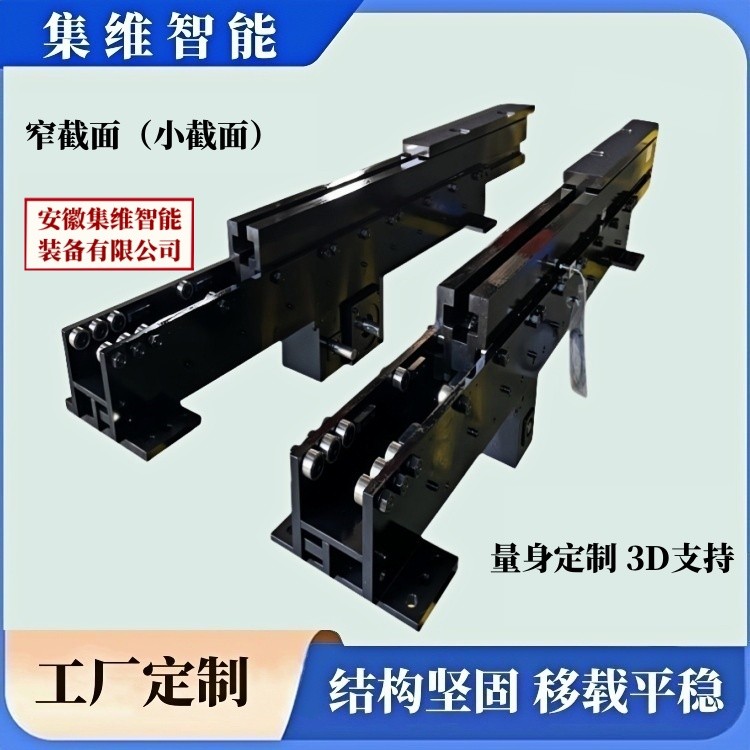

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）- 窄載面或小載面 - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）- （純齒輪傳動） - 三節伸縮叉 _ 案例圖

-

    五、三節伸縮叉的應用范圍

    三節伸縮叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源等多個行業領域，如：汽車制造、食品生產、生活用品、電工電器、物流超市、橡膠輪胎、乘用車換電(重卡換電)、稀土鋰電、高溫爐作業、冷庫冷鏈作業等，能滿足多種不同類型物料的搬運或移載需求！

    六、三節伸縮叉工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力,是業內較具規模的實體工廠，隨時為您量身定制各種類型的三節伸縮貨叉！

↑上圖：集維智能/AHJW系列 - 三節伸縮叉 _ 嚴格的檢測程序

↑上圖：集維智能/AHJW系列 - 三節伸縮叉 _ 性能優勢

↑上圖：集維工廠 _ 企業資質

↑上圖：集維工廠 _ 企業外景
