35kv大型拼接式預制艙 二次預裝式開關站殼體 信合廠家

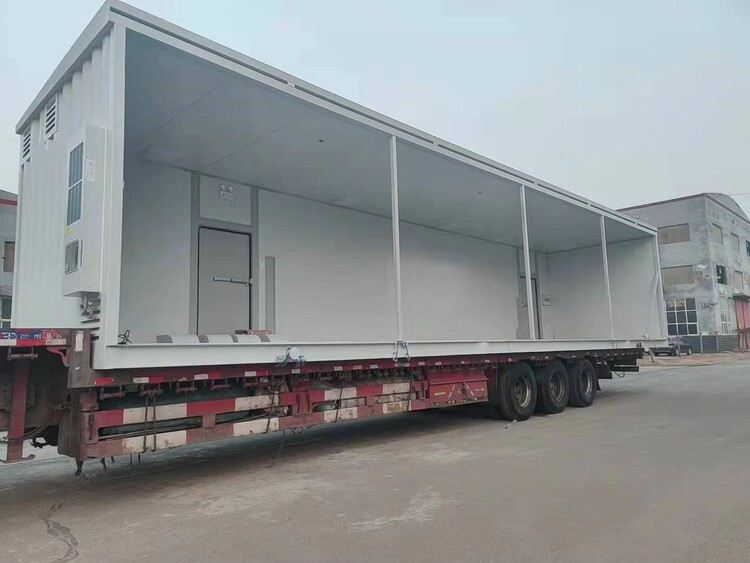

預制艙式設備由預制艙體、設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，以箱房形式整體運輸至工程現場安裝。預制艙體，采用鋼結構箱房，艙內根據需要配置消防、安防、暖通、照明、通信、智能輔助控制系統、集中配線架（艙）等輔助設施，其環境應滿足變電站設備運行條件及變電站運行調試人員現場作業要求。
35KV高壓裝置預制艙，艙內主要包括進線柜、出線柜、SVG柜、PT柜、接地變柜等高壓設備。開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。

35kv預制艙內配電箱應型號統一，安裝高度統一，配電箱宜設置在預制艙出入口附近，方便人員操作，緊湊布置，安裝高度為配電箱下沿距地1.3m。配電箱艙體周邊平整無損傷，漆面無脫落，入箱的管線長短合適、間距均勻、排列整齊。
    預制艙一次艙敷設絕緣墊，二次艙及主控室采用靜電地板。
    預制艙采用微正壓空調時需一并配置風道均壓系統，風道為模塊化設計及安裝，風道間連接采用插條式插接，要求安裝、拆卸方便。風道出風口風量為可調式，出風口與風道連接可靠，嚴禁粘接方式，相鄰出風口間距不應大于2米，確保實現艙內均衡的微正壓環境，艙內氣壓外部環境氣壓5Pa左右

預制艙內的通風設計應符合DL/T 5035-2016 《發電廠供暖通風與空氣調節設計規范》等相關標準的要求。
采用強制通風時，風機需采用、命、免維護軸流式風機；風機的數量應滿足排風要求，排風要進行多道防塵處理，防塵網應方便拆裝和清洗；排風處需設置風閥等結構，艙體的整體防護等級。
艙體內設置SF6電氣設備時，應設置SF6監測以及自動排風系統，控制艙體的電動進風風閥和強制排風軸流風機的啟停，電動風閥及軸流風機的總通風量需每5分鐘將艙體內空氣換氣一次，進風風閥和軸流風機設置良好的除塵過濾裝置，確保艙體防塵。
