一、夾抱式伸縮貨叉基本簡介

       夾抱式伸縮貨叉簡稱：夾抱叉、夾抱貨叉、夾抱式貨叉（夾持式貨叉），它是一種箱式單元物料搬運或移載機構，主要用于柔性自動化密集型智能倉儲系統中，具有體積小、重量輕、反應速度快、定位精jing準以及作業等特點，能滿足不同尺寸箱式單元的物料移載！

       二、夾抱式伸縮貨叉的設計結構

       夾抱式伸縮貨叉是由兩組側立的伸縮臂組成的，與常用的撥指式貨叉（或撥桿式、撥鉤式、撥拉式、鉤拉式）有所不同，它的兩組叉臂（或伸縮臂）的間距可根據料箱的寬窄而進行自由縮放或調整（既可放大、也可縮?。?，伸縮臂采用三節（或四節）伸縮原理，分別由三節（或四節）叉體構成，每節叉體（或叉臂）的長短可根據庫位結構的深淺或料箱的長短而定，庫位淺一點的，叉體（叉臂）的長度就短一點，庫位深一點的，叉體（叉臂）長度就長一點！

       三、夾抱式伸縮貨叉的結構類型

       夾抱式伸縮貨叉有多種結構類型，如：?jiǎn)螏?kù)位結構、雙庫位結構、淺庫位結構、深庫位結構等，既可單向伸縮（可安裝180度旋轉底盤），也可雙向移載，具體可按實際使用要求；

    (1).單庫位結構也稱單伸位結構（或單深位結構），采用三節伸縮結構，貨叉移載的對象是一個庫位中料箱，也就是說貨叉只需要進入到一個庫位中去，貨叉進入的深度就是庫位的深度，貨叉伸出的距離（行程）＝庫位的深度+安全距離；

       (2).雙庫位結構也稱雙伸位結構（或雙深位結構），采用的是四節伸縮結構（四節叉體），貨叉移載的對象是兩個前后連接擺放的庫位中的料箱，也就是說貨叉需要進入到前后兩個或里外兩層的庫位中去，貨叉進入的深度就是兩個庫位加一起的總深度（注：貨叉一次只能移載或搬運一個庫位中的一個料箱)，貨叉伸出的距離（行程）＝兩個庫位的總長度+安全距離；

       (3).深庫位結構和淺庫位結構，其大概意思基本上與單庫位結構相同，都是采用的三節伸縮結構（三節叉體），深庫位結構的貨叉，移載的對象也是一個庫位中的料箱，只不過該庫位的長度比較長，或者說庫位深度比較深（庫位中的箱體比較長、或者是兩個箱體），因此，貨叉的叉體（或叉臂）的長度也比較長，貨叉一次性可同時移載或搬運庫位中的兩個料箱；

       而淺庫位結構的貨叉，移載的對象雖然也是一個庫位中的料箱，但這個庫位的深度比較淺，庫位中的料箱也比較短，因此，貨叉的叉體（或叉臂）長度相應的也要略短一點！

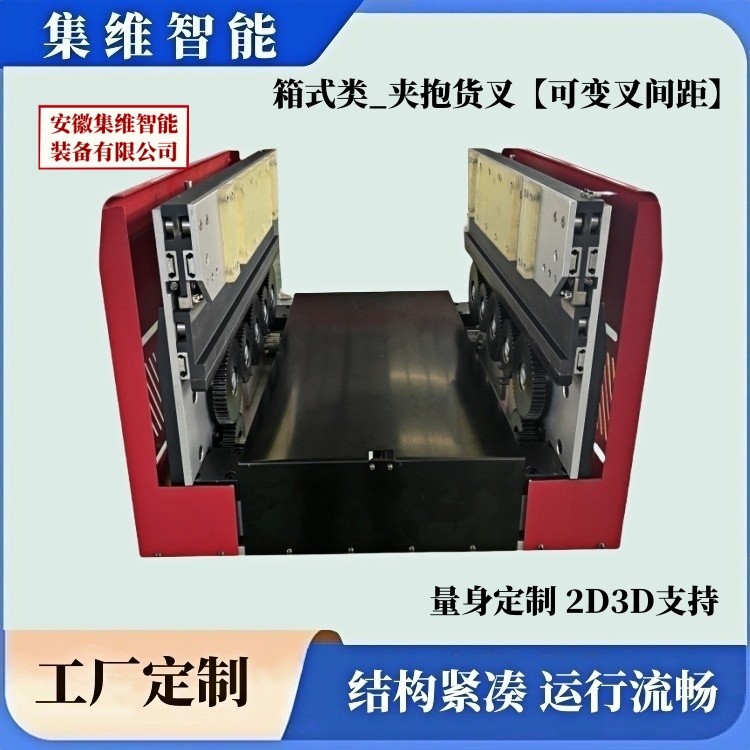

↑上圖：集維智能/AHJW系列-夾抱式伸縮貨叉_案例圖1

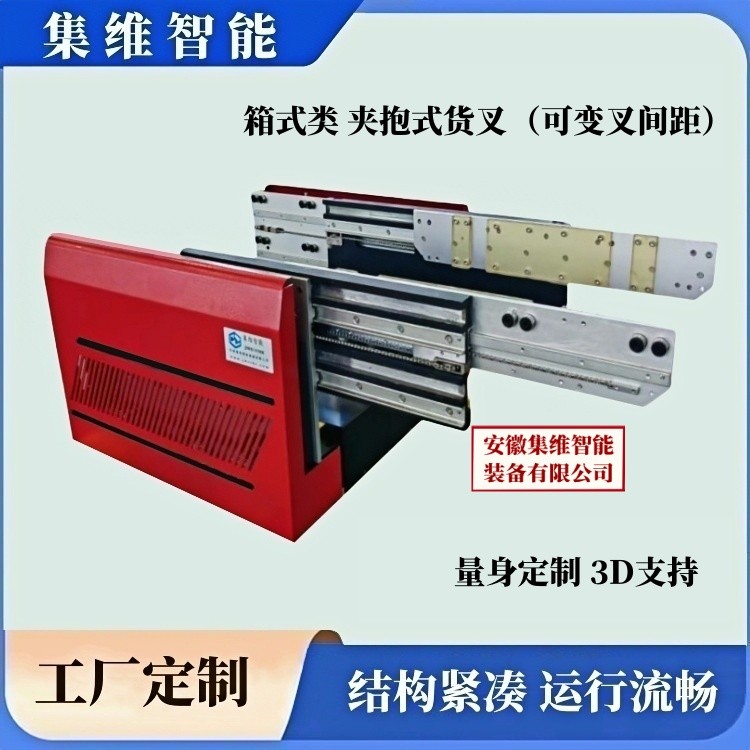

↑上圖：集維智能/AHJW系列-夾抱式伸縮貨叉_案例圖2

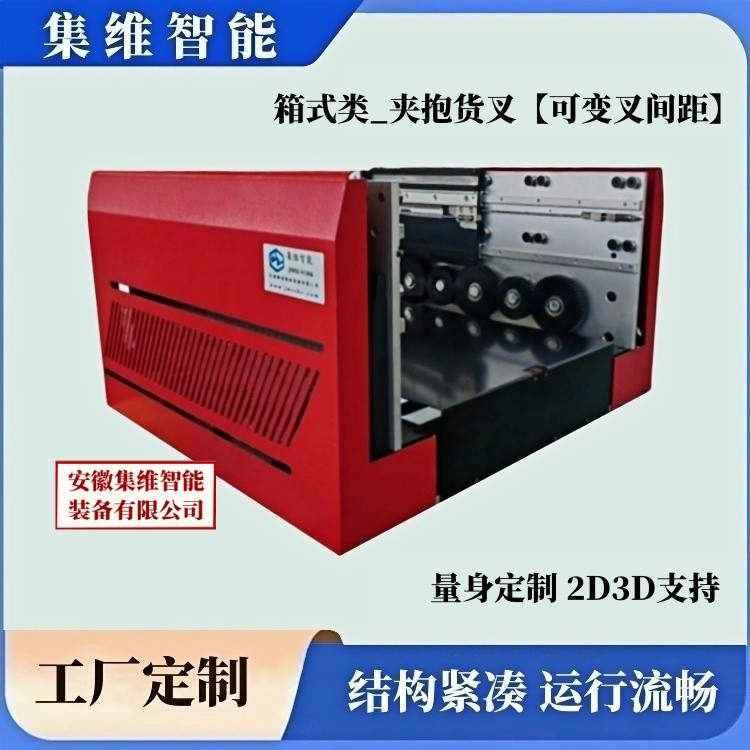

↑上圖：集維智能/AHJW系列-夾抱式伸縮貨叉_案例圖3

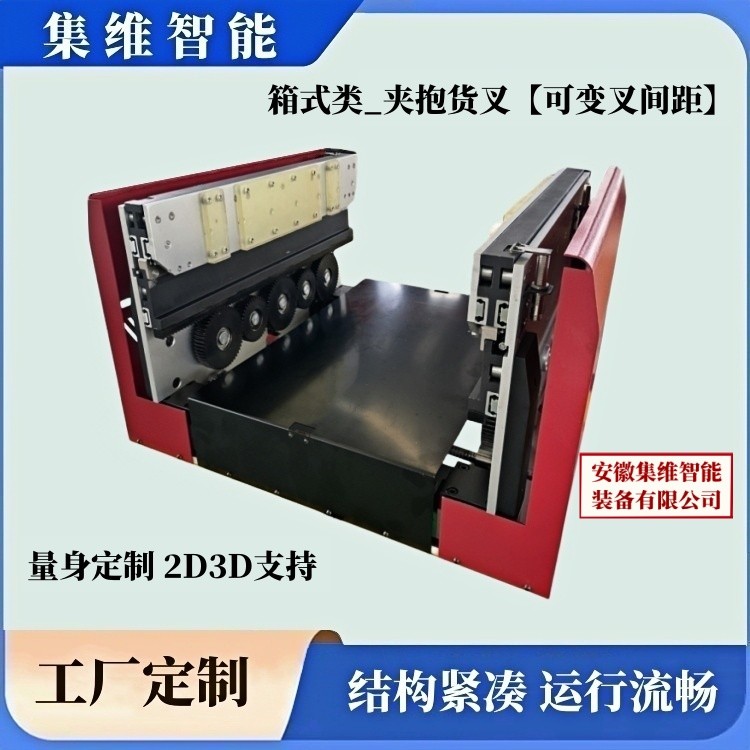

↑上圖：集維智能/AHJW系列-夾抱式伸縮貨叉_案例圖4

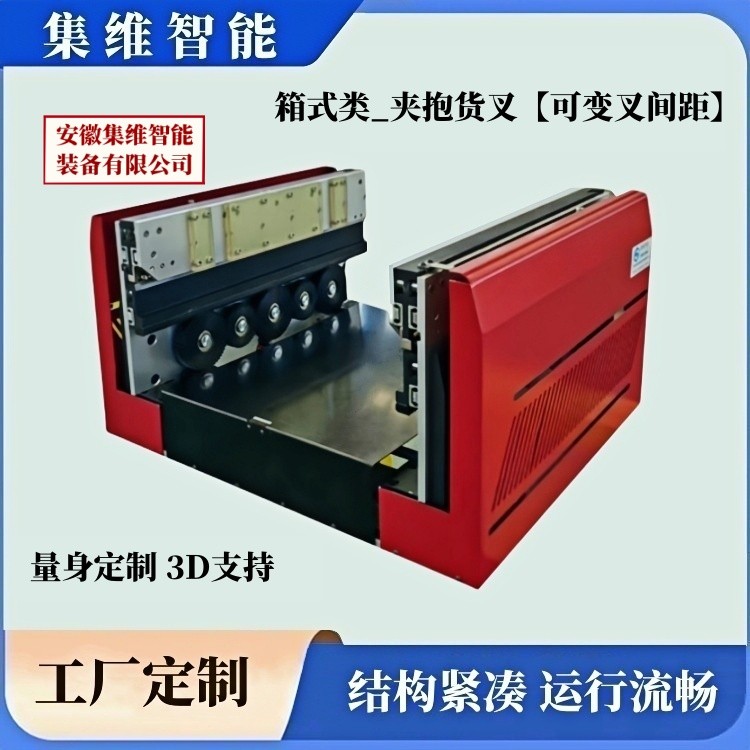

↑上圖：集維智能/AHJW系列-夾抱式伸縮貨叉_案例圖5

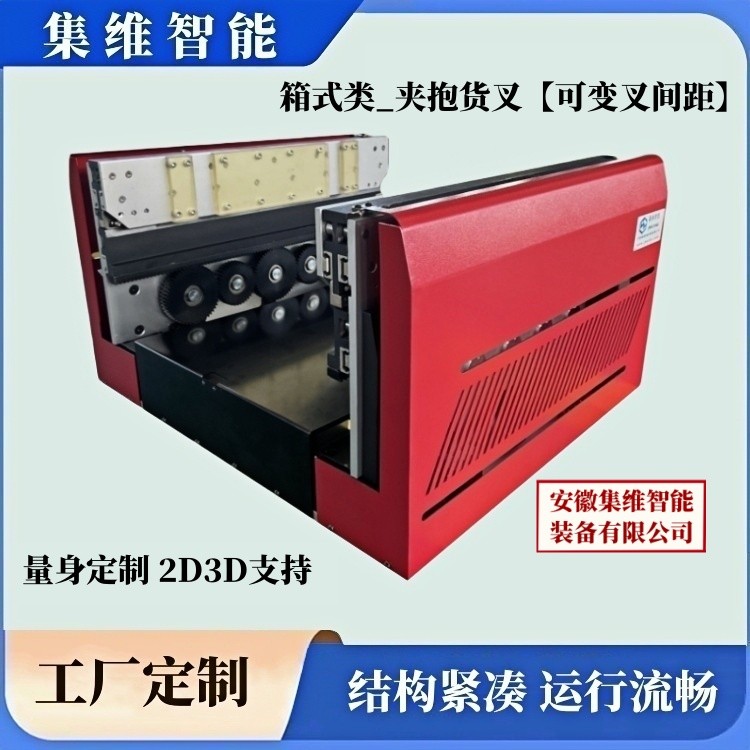

↑上圖：集維智能/AHJW系列-夾抱式伸縮貨叉_案例圖6

-

       四、夾抱式伸縮貨叉的作業原理

       夾抱式伸縮貨叉主要依賴兩組叉臂間距的收縮來夾持料箱的，夾持力度松緊有序，它可根據料箱的實際寬度隨時調整兩個叉臂的間距，可輕松從兩側“夾持”或“抱緊”整個箱體，因此，它能用于不同規格的箱式單元的物料移載，具有一叉多用之效果！

       五、夾抱式伸縮貨叉性能特點

       叉臂材料：輕質鋁合金材料.

       額定載荷：正常情況下≤100kg.

       夾持寬度：200mm～800mm.

       變距精度：伺服控制，定位精度可達±0.5mm，夾持牢固、穩定不滑移.

       響應時間：典型值為0.3～0.8秒，滿足自動化倉儲高頻作業需求.

       智能集成：夾抱貨叉與WMS、AGV、激光導航系統深度聯動，實現“指令→定位→夾持→搬運→入庫”全流程無人化.

       性能特點：體積小、重量輕、反應速度快、作業、適用性能廣.

       六、夾抱式伸縮貨叉工廠簡介

       安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、設計、生產、銷售為一體的伸縮貨叉生產制造企業，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完wan全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

↑上圖：集維工廠 _ 產品檢測程序

↑上圖：集維工廠 _ 企業資質

↑上圖：集維工廠 _ 企業外景
