阿壩回轉式格柵清污機 GSHZ500不銹鋼泵站清污機

主要由卷?yè)P(yáng)機構、鋼絲繩、耙斗、鋼絲繩滑輪、耙斗張合裝置、機械過力矩保護、移動行車、地面固定式軌道及移動行車定位裝置組成。整機定位清污動作、耙斗升降、耙斗張合、耙斗污物刮除等與固定安裝的鋼絲繩牽引耙斗式格柵除污機相同,上機架與下機架分體,上機架全部設在移動行車上。其工作原理為:除污時,通過行程開關控制,使機架移動到需清污的格柵位置,當上下機架對位準確后,耙斗才可順利下放除污。對于寬幅格柵,除污機除污完畢移動一個齒耙有效寬度,繼續除污,直至格柵柵面污物清除完畢,柵前后水位差達到正常值時為止。對于多溝渠分布格柵,除污機除污完一個溝渠的格柵后,移動至另一溝渠,繼續除污,直至所有溝渠格柵柵面污物清除完畢,柵前后水位差達到正常值時為止

污機的驅動機構軸承均采用新型產品低摩自潤滑式滑動軸承,按低速重載工況設計,它由金屬基體高力黃銅承受載荷,特殊配方的固體潤滑材料起潤滑作用,在摩擦過程中金屬基材承擔了絕大部分負荷。經摩擦,孔或槽中的固體潤滑劑向摩擦面轉移或反轉移,在摩擦面上形成潤滑良好、牢固附著并均勻覆蓋的固體轉移膜,大幅度降低了摩擦磨損。隨摩擦的進行,嵌入的固體潤滑劑不斷提供于摩擦油,了長期運行時對摩擦副的良好潤滑。它突破了一般軸承依靠油膜潤滑的界限性。具有承載能力高,耐沖擊,耐高溫,摩擦系數小、磨耗小、無噪音、自潤滑性能強等優點,而且對軸無磨損,使用不會出現卡軸等特點。特別適用于低速重載場合,也不怕水沖和其它酸液的浸蝕和沖刷,而且其工作壽命也比普通滑動軸承長。

(7)清污機柵體要求:柵體采用Q235B焊接鋼結構,對其邊梁、主梁腹板和翼緣的對接焊縫及吊耳板的焊接進行超無損探傷檢查,檢查長度不少于焊縫總長的50%,邊梁與主梁拼接焊縫進行無損探傷檢查長度不少于焊縫總長的30%,為設備的強度和使用壽命,

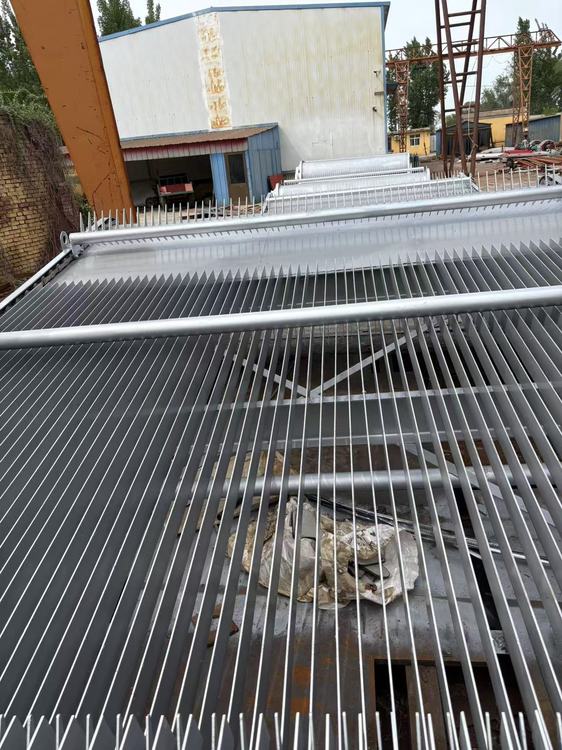

攔污柵剛性校核:

攔污柵體按設計水頭差1.0米,撓度1/600進行校核,柵體采用實腹式梁,主橫梁使用28b型工字鋼,并對其下翼板進行加強處理,以增加其抗彎慣性矩,充分利用材料性能,達到即減少主橫梁阻水面積,又能提高柵體整體剛性的目的,

(8)防腐說明:清污機的柵體及零部件均進行噴鋅防腐,按《水工金屬結構防腐蝕規范》SL105-95要求進行。涂裝材料符合國家的有關規定和設計要求。涂裝施工單位具備與涂裝設計要求相適應的設備能力與涂裝車間,涂裝的每道工序都經過監造工程師的認可,方可進行下道工序,直到驗收出廠,其質量要求達到國家的有關規范和標準及設計要求。清污機設備防腐前,提前通知發包人到廠檢驗確認,如發包人因故不能到廠,在接到我方通知5日內通知我方,我方即按發包人已確認,開始防腐
