CPJ-3000Z系列測量投影儀（正像）
儀器用途
CPJ-3000Z系列全正像數字式測量投影儀是光、機、電一體化的精密測量儀器.影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
儀器特點
儀器光學系統質量優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/75)um L為被測長度(單位：mm)；儀器配有微型打印機和腳踏開關，數據輸出和采樣十分方便。
儀器規格參數
儀 器 類 型 | CPJ-3007Z | CPJ-3010Z | CPJ-3015Z | |
工
作
臺 | 金屬臺面尺寸 | 260×152 | 306×152 | 340×152 |
玻璃臺面尺寸 | 125×100 | 175×100 | 196×96 | |
X坐標行程 | 75 | 100 | 150 | |
Y坐標行程 | 50 | 50 | 50 | |
Z坐標行程 | 90 (調焦) | 90 (調焦) | 90 (調焦) | |
儀器測量精度(μm) | 3+L/75 | 3+L/50 | 3+L/25 | |
X，Y數顯分辨率 | 0.0005 | |||
投影屏 | 投影屏尺寸 | ?312，使用范圍＞?300?。逃忻鬃志€） | ||
投影屏旋轉范圍 | 0～360° | |||
旋轉角度數顯分辨率 | 1' 或 0.01° | |||
物 鏡 | 放大倍數 | 10X(標配) 20X(選) 50X (選) 100X (選) | ||
物方視場 | ?30 ?15 ?6 ?3 | |||
物方工作距 | 77.7 44.3 38.4 25.3 | |||
數據處理系統 | DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離、角度測量。 | |||
儀器照明 | 透射與反射照明光源均為24V，150W鹵素?zé)?/span> | |||
儀器電源 | 110V/ 220V(AC)，50/60HZ，總功率400W | |||
冷卻方式 | 強制風冷 ( 3只軸流風扇 ) | |||
外形尺寸 | 長×寬×高 | 770×550×1100 | 770×550×1100 | 770×550×1100 |
儀器重量 | 單位:Kg | 120 | 125 | 130 |
選 配 件 | 微型打印機、光學尋邊器、M2D軟件等；詳情請查閱投影儀附件說明。 | |||
DC-3000 多功能數據處理表
用途：
適用于數字化光柵測量系統及視頻測量系統。對二維測量的數據進行分析處理，廣泛用于投影儀、工具顯微鏡、CCD測量儀等二維測量儀器。
特點：
1、采用本公司24位計數集成電路，計數速度達5米/秒
2、電源抗干擾能力和信號抗干擾能力達到2200V以上
3、無需電池，停電后記憶當前位置
4、寬電壓輸入范圍，輸入電壓 AC 90V ～ 240V，都能正常工作
5、體積小、重量輕，外形尺寸 295mm X 185 mm X 68mm，重量約1.49Kg
6、中英文信息提示
功能：
1、點﹑線﹑圓﹑角度﹑距離﹑矩形和螺紋等圓形元素的測量﹑預置和構造
2、座標擺正和座標平移，方便擺正工件，減少調整時間
3、接腳踏開關和光學尋邊器，采點方便快捷
4、打印功能，打印用戶程序﹑圓形元素和三軸的顯示值
5、RS232輸出功能﹐將當前光柵尺的顯示值輸出到電腦上
6、用戶程序，用戶可記錄測量工件的操作步驟并運行，批量測量同一種工件更加方便快捷
7、多種座標顯示方式，極座標和直角座標﹑INC座標和ABS座標、公制和英制
8、對光柵尺可進行線性補償或區段線性補償
9、Z軸可接光柵尺或旋轉編碼器
10、存儲100個永久圓形元素和10個暫存元素
規格參數：
1、輸入電壓 AC 90～240V
2、功率 大15W
3、外形尺寸 295mm X 185mm X 68mm
4、重量 1.49Kg
5、輸入光柵尺信號 正交TTL方波﹐頻率1mA
6、解析度 0.1μ、0.2μ、0.5μ、1μ、2μ、5μ、10μ

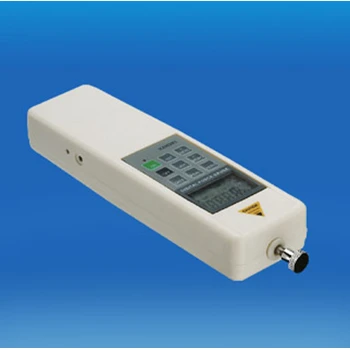

HP內置推拉力計
面議
產品名：HP內置推拉力計,HP推拉力計,推拉力計,數顯推拉力計

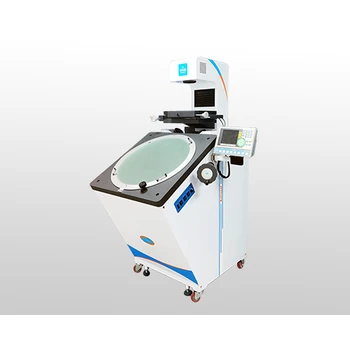

落地式測量投影儀CPJ-6020V
面議
產品名：落地式投影儀,落地式測量投影儀,測量投影儀,投影儀

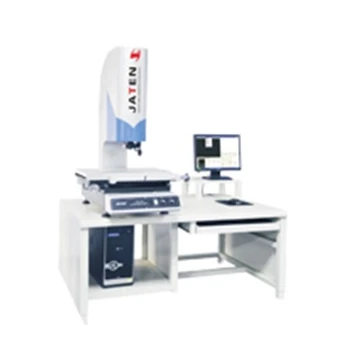

2.5次元手動影像測量儀JTVMS-5030
