用戶配套服務
1、供電電源及電纜：220V 50HZ 阻燃三芯屏蔽電纜，線徑≧3*2.5mm2。
2、信號傳輸：4G遠傳。
3、用戶提供潔凈氣源一路：壓力0.4～0.6Mpa。
4、北方地區天氣寒冷建議現場用戶設分析小屋防止設備冰凍和雨淋，設備戶外放置時請確保環境溫度穩定，避免因早晚溫差較大導致冷凝水造成設備故障。

供貨范圍（詳細配置見后續配置清單）
序號 明 細 數量 備注
1 隔爆激光分析儀
CH4:0-
CO:0-5000ppm
CO2:0-30%
O2:0-25%
C2H4:0-500ppm
C2H2：0-500ppm 1臺 卓宇佳創
2 預處理系統（電氣部件隔爆） 1套 卓宇佳創
3 過濾取樣單元（含截止閥） 5套 卓宇佳創
4 樣氣中間輸送管 150米 國內
5 分析柜 H2000*W1000*D550mm 1套 國內
6 隔爆PLC控制箱 1套 卓宇佳創
7 標氣（零點/量程） 1套 國內
8 文件資料 1套 卓宇佳創
9 備品備件 1批 卓宇佳創

分析儀器規格及要求
系統名稱在線連續分析系統
分析器名稱及原理 激光
分析組分 CH4/CO/CO2/O2/C2H4/C2H2
測量范圍 CH4:0-
CO:0-5000ppm
CO2:0-30%
O2:0-25%
C2H4:0-500ppm
C2H2：0-500ppm
輸出信號 4~20mA
電 源 220VAC 50 Hz 功率<1000W
預處理裝置 卓宇佳創配套
顯示屏 防爆7寸觸摸
機柜 戶外柜 H2000*W1000*D550mm

本系統主要包括分析儀表、取樣單元、樣氣預處理系統、標準氣及儀表柜等單元。多組分氣體分析儀和預處理共用一臺成套柜：
3.1 取樣濾芯
不銹鋼絲網濾芯：過濾精度5um
3.2 自動控制裝置
防爆采樣/反吹閥
隔爆PLC控制箱
防爆7寸組態觸摸屏
外部控制方式（甲方自行設置程序布硬接線）
3.3 取樣預處理裝置
精密過濾器
前置過濾器
隔爆真空抽氣泵
流量放散調節裝置
分析流量控制器
機柜降溫器

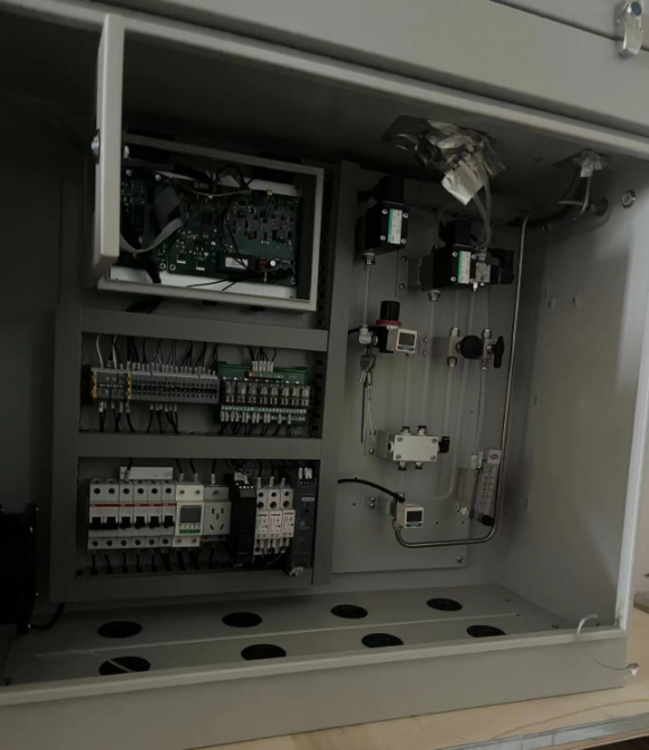

3.4 系統成套柜
前開門機柜，帶視窗 參考尺寸：H2000*1000*550mm；采用厚度為2.0毫米的冷扎鋼板，防水浸臘低漆和粉末噴涂。
3.5 標校單元
標氣一批（量程/零點）
每年校準1~2次。

供貨范圍
名稱 數量 設備清單
防爆多組分氣體 在線監測系統（一拖六）
H2：0-40%Vol
CO:0-40%Vol
O2：0-1%Vol 1套 詳見后續說明
三、傳感器選型及技術指標


1、儀表選型
1）氫氣測量選用熱導測量原理，帶溫度補償。
測量量程：0-40%Vol
穩定性：±2% F.S/7day
重復性：1%
線性偏差：±2% F.S
分辨率：0.01%Vol
2）一氧化碳測量采用激光TDLAS原理，抗干擾，穩定性強，低漂移。
測量量程：0-40%Vol
穩定性：<±1% F.S/month
重復性：0.5%
線性偏差：±1% F.S
分辨率：0.01%Vol
3）氧氣測量采用激光TDLAS原理，抗干擾，穩定性強，低漂移。
測量量程：0-1%Vol
穩定性：<±1% F.S/month
重復性：0.5%
線性偏差：±1% F.S (下限0.05%)
分辨率：0.01%Vol


傳感器模塊內置于正壓防爆柜內，控制與顯示集成于柜外防爆觸摸屏。
儀表輸出：
1）數字量輸出一路
RS485 MODBUS-RTU輸出一路，內容包含：故障狀態、維護狀態、正在采樣流路狀態、測量濃度值等
2）4-20mA三路（對應三個組分）
3）開關量按需配置（如需更多干接點輸出請?zhí)崆吧昝鳎?br /> 系統故障報警干接點1路
維護狀態干接點1路

據了解，某企業采用原位式激光在線氣體分析儀實時在線監測裝置外排尾氣，該分析儀安裝在玻璃鋼煙囪筒體外壁，由于尾氣存在有溫度且有大量水汽和粉塵，因此，監測的數據不準確，效果很差。


激光在線氣體分析儀

該企業生產多種型號的催化劑、吸附劑和助劑等催化材料，生產過程中有大量的尾氣。通過實時在線監測尾氣中的主要組分是及時掌控生產狀況并調整優化工藝的主要手段，也是尾氣達標治理的重要依據。該企業在前年安裝了3套原位式激光在線氣體分析儀用于尾氣監測，可是由于催化劑制造過程中的尾氣具有氣溫高、水汽大、粉塵多等特點，發現分析儀無法監測出尾氣的真實數據，經過現場觀察分析得出存在以下一些問題：
1、由于管道內部氣體溫度較高而且波動較大，玻璃鋼管道在隨溫度波動過程中致使管道的局部變形，使得原來對準的激光探頭和接收單元由于管道熱變形而錯位，接收單元無法接收到激光信號；
2、催化劑生產過程產生的尾氣中攜帶大量水汽，這些水汽在激光探頭處易冷凝形成水珠，致使發射單元發射的激光被水珠散射，從而接收單元無法接收到發射單元發出的激光信號。
綜上所述，由于兩個因素導致接收單元實際接收率降至零，導致分析儀失效。因此，我們針對此種工況環境，建議客戶選擇了我們公司的抽取旁路式安裝方式的激光在線氣體分析儀來對管道中的氣體進行監測。


激光在線氣體分析儀可測氣體

旁路式激光在線氣體分析儀擁有一套合理完善的預處理系統，利用泵吸式抽取樣氣、樣氣分級過濾除塵、渦旋制冷器降溫除水分級過濾，采樣流量計將樣氣恒流，送至儀表進行檢測分析，不受溫度、壓力、水汽、粉塵和背景氣體的干擾，確保分析儀能夠長期穩定可靠的運行。因?yàn)榕月肥郊す庠诰€氣體分析儀測量精度高、穩定性好、響應速度快等優點，能夠滿足催化劑生產過程中對管道內的一氧化碳、二氧化硫、氨氣、氯化氫、氮氧化物等有毒有害氣體的監測。通過穩定可靠的監測分析數據，滿足了該企業對催化劑生產過程中氣體工藝組分控制和尾氣組分達標排放的目的。

•
