拖鏈的型號有： 7*7，10*6，10*10，10*15，10*20； 15*15，15*20，15*30，15*40，15*50； 18*18，18*25，18*37，18*50； 20*30，20*38，20*40，20*50，20*57，20*60，20*65，20*75，20*85，20*100，20*125； 25*25，25*38，25*50，25*57，25*60，25*75，25*85，25*100，25*103，25*125； 30*38，30*40，30*50，30*57，30*60，30*65，30*75，30*100，30*125； 35*38，35*50，35*56，35*60，35*65，35*75，35*90，35*100，35*117，35*125，35*130，35*150，35*154，35*175，35*200，35*250，35*300； 45*50，45*60，45*65，45*75，45*90，45*100，45*117，45*125，45*130，45*150，45*154，45*175，45*200，45*250，45*300； 55*50，55*60，55*75，55*90，55*100，55*117，55*125，55*130，55*150，55*154，55*175，55*200，55*250，55*300； 56*95，56*125，56*150，56*175，56*200，56*250，56*300； 62*50，62*60，62*75，62*90，62*100，62*125，62*150，62*175，62*200，62*250； 65*50，65*60，65*75，65*90，65*100，65*117，65*125，65*130，65*150，65*154，65*175，65*200，65*250，65*300； 80*75，80*95，80*100，80*125，80*150，80*200，80*250，80*300，80*350。
打孔式鋼鋁拖鏈用途和特點 （1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。 （2）鋼制拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。 （3）鋼制拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。 （4）其使用行程大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑 （5）支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜大直徑?jīng)Q定的. （6）機床做大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。 電纜鋼鋁拖鏈 電纜鋼鋁拖鏈外形似坦克鏈，由眾多的單元連接構成，連接之間滾動自如。一樣系列的鋼制拖鏈的內高、外高、節距一樣，鋼制拖鏈內寬、曲折半徑R可有不一樣的挑選。單元鏈節由左右鏈板和上下蓋板構成，鋼制拖鏈每節都能翻開，裝拆便利，不用穿線，翻開蓋板后即可把電纜、油管、氣管、水管等放入鋼制拖鏈。另可提供分隔片，將鏈內空間按需求分離隔。 電纜鋼鋁拖鏈技術參數: 1.拖鏈可適應大移動速度40米/分。 2.拖鏈在大移動速度時，噪聲聲壓級不大于68分貝。 3.拖鏈安全使用壽命不小于100萬次(往復)。拖鏈內置產品一般是電纜、油管、氣管、水管，其放置原則為: ：在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片. 第二：直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開.第三：應該留有15%的剩余空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生拉力. 拖鏈按照形式可分為普通拖鏈、并聯拖鏈、S型拖鏈；按原料分為原包塑料和再生塑料等。

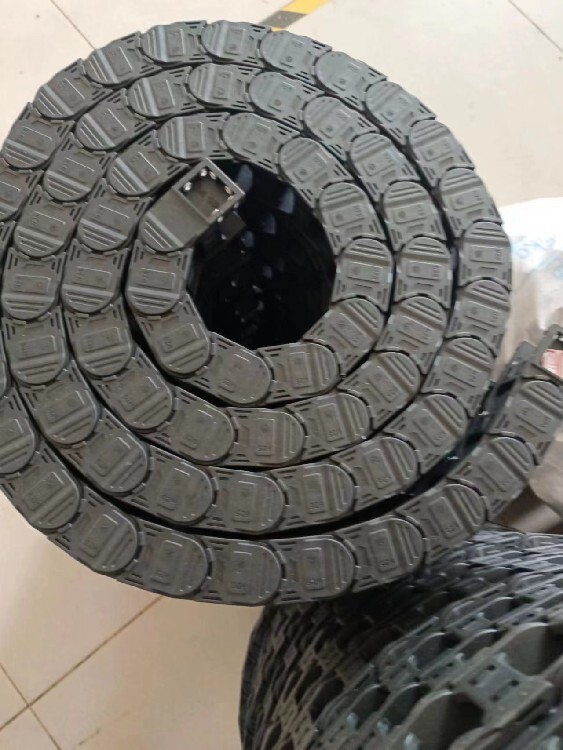

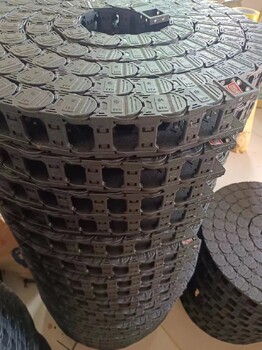

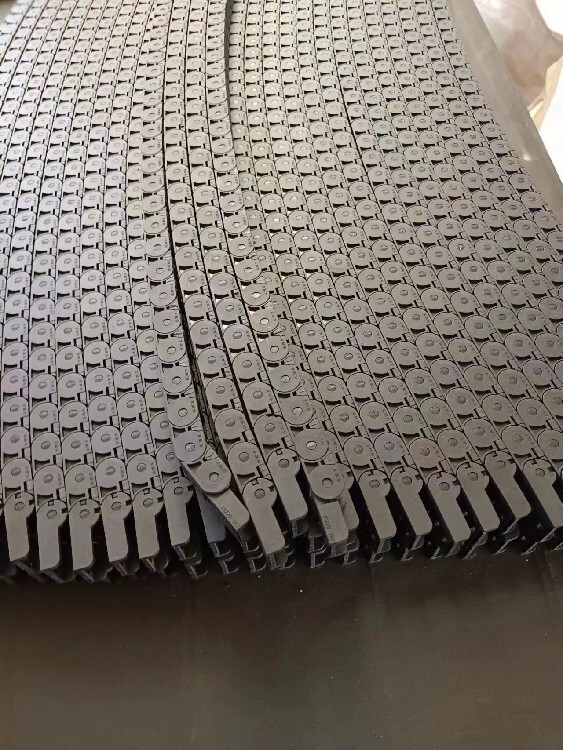

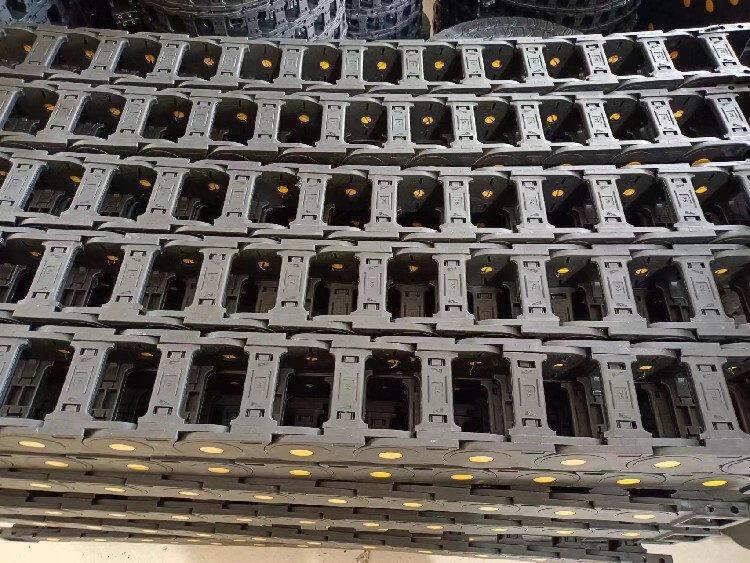

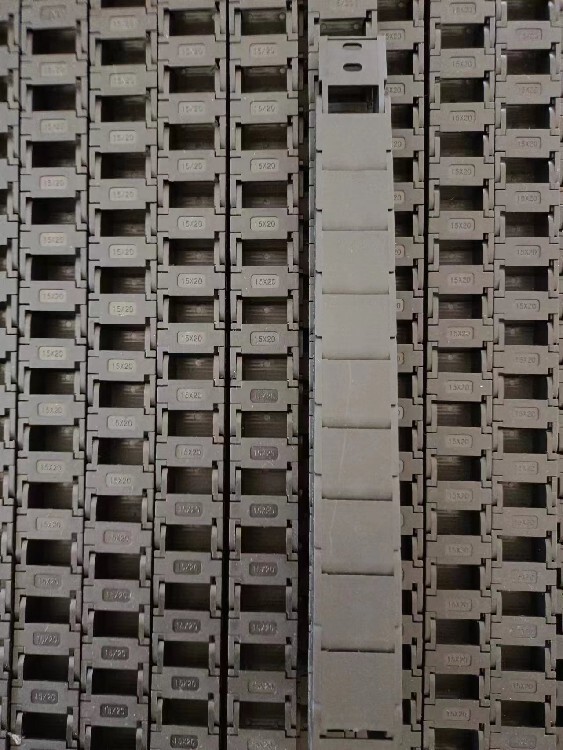

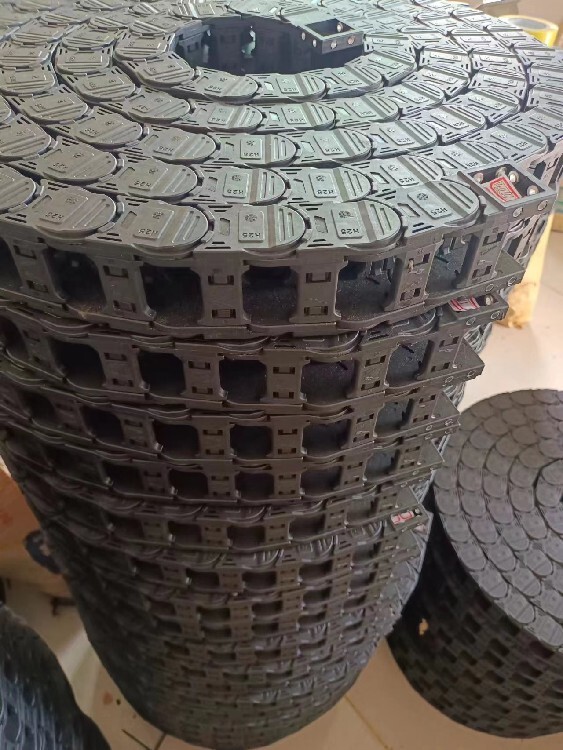

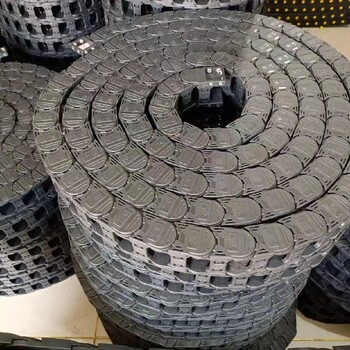

拖鏈直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開. 在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片. 承重型工程塑料拖鏈按照結構可分為橋式塑料拖鏈與全封閉塑料拖鏈；按照型號分為小型拖鏈、一般型拖鏈與大型拖鏈；按照噪音系數可分為普通拖鏈與靜音拖鏈；按照形式可分為普通拖鏈、并聯拖鏈、S型拖鏈；按原料分為原包塑料和再生塑料等。 承重型工程塑料拖鏈結構：外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如；相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇；單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈；另可提供分隔片，將鏈內空間按需要分隔開 材料：增尼龍強，具有較高的壓力和抗拉負荷、良好的韌性、高彈性和耐磨性、阻燃、高低溫時性能穩定，可以在室外使用，橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。 按使用環境的條件要求：需防油、防水、防垃圾污染、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。 三種裝配形式：橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入 型號的選擇可以根據線纜的大小來確定。塑料拖鏈是，可以根據需要發貨，鋼鋁拖鏈是定做的，可以根據裝載線纜的多少和直徑的大小來確定拖鏈
三種支撐板的形式： （1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式 （2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時可選用支撐板——分開式 （3）安裝管纜的規格品種較多時，可選用支撐板——框架式。 1、拖鏈怎么購買，一條是一米嗎？ ：拖鏈為組裝拖鏈，節與節之間可以自由拆裝，一條多長是根據實際使用長度組裝的。只是它的單價是以米來計算。您在購買前可以先跟我們的客服人員溝通好，然后在網上以米為單位拍下來，我們發貨的時候會按照您的要求來組裝發貨。
電纜拖鏈的價格主要由其工藝和質量品質決定；電纜拖鏈的報價在一定程度上也會收到原材料價格的影響，原材料較好則品質較高。所以相對于塑料拖鏈，電纜拖鏈選擇的材質中是尼龍，的尼龍電纜拖鏈有著的耐磨性和耐熱性能，壽命極長，可提高整套設備產品售價。電纜拖鏈如果采用塑料材質，比如采用橡膠尼龍做出的塑料拖鏈原材料較為便宜，所以成品電纜拖鏈價格也不會太高，如果是重性價比建議選擇塑料拖鏈，如果更注重產品質量，則選擇尼龍拖鏈即可工程塑料拖鏈頻繁斷裂問題分析 摘要：主要介紹了拖鏈的結構、選型計算及校核、安裝以及在工廠內的常見應用形式，拖鏈在床、機械等移動設備上的電纜、油管、氣管、水管、風管中放置可起到牽引和保護作用，拖鏈的頻繁失效將影響設備的正常使用。本文以某工廠正在使用的頻繁斷裂的拖鏈為例，對其結構選型、計算校核、安裝以及使用情況等方面進行整體分析，終找到引起斷裂的真正原因，為今后拖鏈選型、安裝、問題原因查找等提拖鏈頻繁斷裂問題介紹 拖鏈，又稱坦克鏈，由眾多的單元鏈接組成，鏈接之間可自由轉動。在整體的機械設備中，拖鏈雖然只占其中很小的一部分，但卻對機械設備的移動部件起到了重要的保護作用。 國內某工廠用于冷卻液/助力轉向液/洗滌液三合一加注設備移動單元上放置油管和電纜的一條拖鏈，每天工作 20 h，每月工作 25 天，在導向槽中行走，拖鏈安裝、運行示意圖如圖 1 所示。在正常使用 2 個月后，距離驅動固定端 2.3 m 附近出現斷裂情況，經更換鏈片后繼續使用，但在運行 1 周后相同位置又發生斷裂。后期頻繁維修，頻繁斷裂，已嚴重影響到汽車加注的質量。與拖鏈標準載荷進行核對 拖鏈設計為長行程滑行應用，運行至約2 m 長度位置時，上層拖鏈可靠在下層拖鏈上滑行。所以驅動固定端之后2 m拖鏈為承重段，故需依據此2 m段所能承重力選擇拖鏈型號。拖 鏈 在 2 m 長 度 實 際 承 受 質 量 =4.99 kg/m×2 m=9.98 kg。 igus E4.42 拖鏈承載能力如圖 2 所示，E4.42 拖鏈直線架空長度FL1為2 m時承載質量為10 kg，由以上比較可知，加注設備拖鏈參數選擇滿足理論載荷要求，但拖鏈實際載荷與理論載荷相差較小。
內高：選擇內置電纜、油管、氣管、水管等中醉粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高Hi.如果重疊按重疊后實際高度作為參考高度。
內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
彎曲半徑：選擇內置電纜、油管、氣管、水管等中醉大的彎曲半徑作為參考值，并留有10%以上的空間，拖鏈內置電纜、油管、水管、氣管的放置原則。應該留有15%的剩余空間，讓內置電纜、油管 等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。
