適用介質固體物料、顆粒物料行程范圍 50-1400防護等級IP55動力電液動推桿用途輸送帶卸料裝置介質流速 ≤28m/s適用機械帶式輸送機適用溫度-20~60℃工作電壓380v材質不銹鋼、碳鋼
一、產品作用
犁式卸料器是一種卸料分煤機械，主要用于皮帶中段位置，需要間斷落料的地點。
二、結構特點

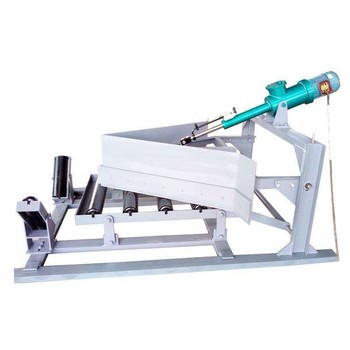

卸料器主要構成部件包括犁頭、驅動推桿、從動托輥組和可變角托輥組。
1、驅動推桿---主要是驅動主副犁刀的下放和上抬。驅動推桿可分為電液推桿和電動推桿。
2、從動托輥組---為分料提供水平面，可以是一組托輥，也可以是一組排條，當犁頭下落時，從動托輥組上抬提供分料平面；當犁頭上抬時，從動托輥組下落。
3、可變角托輥組---主要在從動托輥組與一般托輥組之間起過渡作用，角度能夠根據皮帶實際運行需要進行無級調節。
電動推桿選用電磁規劃和立異的推拉布局。直接無阻力驅動節省了許多傳送部件。具有了超長的力臂（大可500米）和伸曲雙向功用。經過對結尾的計數器進行減速操控，具有抗噪和消磁的左右。其外形布局和電磁驅動桿十分類似，操作設備簡略。電動推桿具有本錢低運用壽命長，耗能低的優勢。比較于傳統電磁驅動器，操作間隔更遠，本錢也低。更可替代電機絲桿和氣缸等長間隔運轉機械。電動推桿是通用型的輔佐驅動設備，可廣泛運用于電力、機械、冶金、半導體、礦山、石油、化工、起重、運送、修建、糧飼加工等職業。具有功能安穩，操作做靈敏，運轉安穩，環境習慣力強。
產品分類
1.卸料器按卸料位置分單側卸料器和雙側卸料器。
1)單側卸料器：
①卸料器向皮帶一側分料；
②卸料器犁頭式樣一般為一字型；
③卸料器材質一般為金屬犁頭或者聚氨酯犁頭。
2)雙側卸料器：
①卸料器向皮帶兩側分料；
②卸料器犁頭式樣一般為V型，角度一般為60°；
③卸料器一般為雙犁頭式樣，其中外側犁頭為金屬犁頭，內側犁頭為聚氨酯犁頭。
2.卸料器按動力形式分為：電動犁式卸料器和電液犁式卸料器。
1)電動犁式卸料器：①驅動犁頭的動力形式為電動推桿；②卸料器運行前，不需要注入液壓油；③電動犁式卸料器運行平穩性不如電液犁式卸料器，需要的功率較大。
2)電液犁式卸料器：①驅動犁頭的動力形式為電液推桿；②卸料器運行前，需要對電液推桿的油缸注入液壓油；③電液犁式卸料器運行較平穩，需要的功率較小。
犁式卸料器防止輸送帶邊劃傷的措施
1、調整犁煤器過渡托板的高度，將其改成從皮帶中心向外傾斜約30度，犁煤器落下時頂部距皮帶底面的縫隙約為20mm，減少在卸煤過程中被帶人犁刀下方的煤塊或矸石等異物，避免因雜物進入引起受力急劇增大而撕裂、損傷皮帶邊。 （1）調整犁刀下面平行托輥位置，使其相互間和整體水平，從而改善犁刀落下后對膠帶左右作用力的分布狀況，防止因犁煤器落下而導致輸送帶跑偏； （2）抬起所有犁煤器，調整輸送機托輥支架或加裝調偏托輥防止跑偏； （3）調整機尾落煤點，使其對中輸送到帶的中心，解決因落煤點不正引起的跑偏磨邊問題。 2、在犁煤器前后可變槽角托輥處設置限位擋鐵，使托輥與水平夾角變化限制在0度一35度，從而防止在運煤時輸送帶非工作面與非工作狀態犁煤器下方連桿機構的磨損。 [2]
犁式卸料器分為手動犁式卸料器和電動犁式卸料器。手動犁式卸料器現在只在一些小的煤礦和電廠采用，新建煤礦已很少采用。電動犁式卸料器大多為可變槽角的。
可變槽角犁式卸料器主要由電動推桿、驅動推桿、可變槽角托輥組、平托輥組、犁板及電動裝置等組成。
其工作特點是卸料犁在外力推動落下時，犁下承托輸送帶的托輥組能與卸料犁同步在外力推動下由槽形展成直線型，此時卸料犁下刮料平面能壓緊輸送帶上平面，實現雙側或單側卸料。
當卸料犁在外力拉東西抬起時，犁下承托輸送帶的托輥組由展平狀恢復成槽型，物料能通過當前犁式卸料器，從而解除卸料狀態。
其優點是大大降低了犁式卸料器對皮帶的磨損。缺點是結構相對復雜，安裝調試較麻煩，使用時偶有動作不靈活、卡死等現象，同時由于輸送帶與卸料犁下刮料平面貼合間隙無法調節，會出現物料卸不干凈現象。
犁式卸料器用于帶式輸送機水平段任意點卸料。犁式卸料器有單側和雙側卸料兩種形式，適用于帶速V=2.5m/s、物料粒度25mm以下、且磨琢性較小、輸送帶采用硫化接頭的帶式輸送機。
卸料小車主要由改向滾筒、驅動裝置、落料漏斗、主動行走走輪、從動行走走輪、車架、制動器及電控裝置等組成。
為改善卸料過程中粉塵污染環境問題，卸料小車還可配有除塵系統和膠帶封倉裝置。卸料小車通過改向滾筒降物料拋落進三通漏斗，物料在電動翻板的控制下可分別向二側漏斗或中間落料口落料。向中間落料口落料主要用于卸料小車調整倉位和向尾倉加料。
其優點是適應高帶速、大處理量的工況，不會損傷膠帶；缺點是為了卸料需要，上部滾筒抬到一定的高度，因此卸料小車顯得龐大復雜，車身較長，加上凹弧懸空段，致使加料導料槽至少有10m以上的一段不能卸料，這將使設備布置受到限制。廠房高度長度增加，投資亦增加。同時帶料移動時，會產生撒料現象。
卸料小車應用于水平布置帶式輸送機卸料，適用帶速在≤3.15 m/s，在同樣額定輸送量下，移動小車可選擇低帶寬，可降低運營成本。
