產品詳細介紹

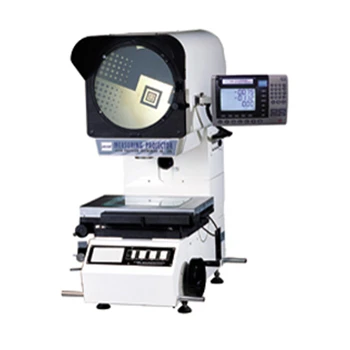

JT-3000A系列反像測量投影儀

儀器用途：

JT-3000A系列反像測量投影儀，廣泛用于五金、沖壓、精密塑膠、端子、模具、螺絲、刀具等?？陕蕶z測各形狀復雜工件的輪廊尺寸及表面尺寸。

儀器特點：

儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；座標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；儀器配有微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。
此投影儀為投影簡升降，可承受超重荷的精密部件，而不影響其測量精度。

技術參數：

儀器型號	反像型	JT-3015A	JT-3020A	JT-3025A
工作臺	金屬臺面尺寸	340×152	450×280	450×280
	玻璃臺面尺寸	196×96	306×196	306×196
	X座標行程	150	200	250
	Y座標行程	50	100	150
	Z座標行程(調焦用)(mm)	100(調焦)	100(調焦)	100(調焦)
	儀器測量精度	3+L/200
	X、Y座標數顯解析度：0.0005mm
投影屏	投影屏尺寸：Φ312，使用范圍 > Φ300 （刻有米字線）
	投影旋轉范圍：0～360°
	旋轉角度數顯解析度：1＇或0.01°
數據處理系統	DP-100 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出
儀器照明	透射與反射照明光源均為24V/150W鹵素?zé)?
儀器電源	110V/220V(AC)，50/60Hz，總功率400W
冷卻方式	強制風冷(3軸流風扇)
儀器配件	微型打印機、光學尋邊器等
外形尺寸長×高×寬		800×800×1150	770×810×1120	800×810×1150
儀器重量		130KG	170KG	180KG

物鏡：（四款物鏡任選一款作為標配）

放大倍數：	10X()	20X(可選)	50X(可選)	100X(可選)
物方線視場	φ30	φ15	φ6	φ3
物方工作距	77.7	44.3	38.4	25.3
測量大高度	90

DP-100多功能數據處理器

儀器用途：

DP-100多功能數據處理器是一個適用于數字化光柵測量及視頻測量的多功能數顯處理系統，廣泛用于投影機、工具顯微鏡、CCD測量儀等測量儀器。特別是與投影機結合使用，可完成精密的幾何工件的測量。工件測量包括擺正工件，建立坐標系原點，通過采集樣點測量工件等等。

儀器特點：

●采用點陣液晶顯示屏顯示操作信息，段碼液晶顯示數據信息，操作方便，一目了然，便于用戶掌握學習使用；

● 支持三種語言：簡體中文、English、繁體中文；

● 光柵尺的采樣電路的計數精度達到24位，計數頻率達1MHZ，相當于1μm分辨率時計數速度達5米/秒；

● 電源抗干擾能力和信號抗干擾能力達到2500V以上；

● 輸入電壓在AC100V-240V范圍之內，都能正常工作；

● 體積小、重量輕，外形尺寸287mm×196mm×83.4mm，重量約1.5kg。

主要功能：

● 點、線、圓、角度、距離、矩形和螺紋等圖形元素的測量、預置和構造功能，其采樣點可達到50個；

● 坐標的擺正和坐標的平移，方便用戶擺正工件測量，減少調整時間；

● 對光柵尺可進行線性補償或區段補償；

● Z軸可接光柵尺或旋轉編碼器；
