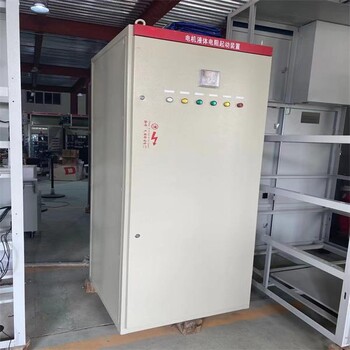

FLYQ系列高壓籠型水阻柜簡介

　　一、概述

　　FLYQ系列高壓電動機籠型水阻柜是利用液體電阻熱容量大,阻值易調等特點,而專為各種大中型高壓鼠籠異步電動機及高壓同步電動機設計的液體電阻起動器。它是在電機定子回路串入液體電阻,通過對液體電阻和起動時間的控制,實現鼠籠電機平滑無沖擊的降壓起動或同步電動機的異步降壓起動。在起動過程中,可明顯降低電機的起動溫升,減少線路上的電壓降,對延長電機的使用壽命,降低單位產品成本,提高企業的經濟效益有重要意義。

　　FLYQ系列高壓電動機液態軟起動裝置在起動過程中的變化(阻值由大到小)與電動機的起動特性恰好相適應,可大幅度降低電機的起動電流,改善電機的起動性能。它與串聯電抗器起動相比,大優點是不受電機定子繞組接法的限制,而且操作簡便、可靠。并且具有過流、起動超時液溫報警等多種保護功能。

　　FLYQ系列高壓籠型液阻啟動裝置可廣泛用于水泥、化工、石油、冶金等工業部門的風機、水泵、油泵等鼠籠異步電動機。

　　二、主要技術指標

　　1． 高電壓：3.6、7.2、12KV

　　2． 額定功率：150～30000KW

　　3． 起動電流：1.5～3.5Ie(與電機和拖動負載有關)

　　4． 起動時間：10～60～100s

　　5． 重復起動：2～4次（常溫與電動機功率和拖動負載有關）

　　6． 防護等級：IP20 IP30

　　7． 輔助電源：三相四線380V/220V AC50Hz

　　三、使用環境條件

　?。?） 環境溫度：0～+40℃（帶加熱裝置-20℃）

　?。?） 相對濕度：≤90%（25℃）

　?。?） 海拔高度：≤2000米

　　（4） 地面傾斜度：≤5o含稅

　?。?） 安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動

　　（6） 特殊使用條件可在訂貨時具體協商

　　四、安裝調試:

　　1、安裝就位

　　FLYQ系列高壓籠型液阻啟動裝置須有我公司技術人員現場指導安裝調試,用戶在我方人員到達之前須做好以下工作。

　?、?、將設備就位,將設備放在控制室內,用地腳固定。

　?、?、準備好所需電纜，其中三角型接法需三芯電纜兩根，分別從一次主開關兩端接到起動器,其線徑應能承受電機定子的額定電流，星型接法的電機只需一根電纜，從電機星點連到起動器，壓好電纜接頭

　?、?、準備好三相四線電纜一根,截面積為2.5～4mm2銅芯電纜。比好長度壓好接頭,并接入FLYQ起動柜接線端子排上。

　?、?、準備好截面積為1～2.5mm2銅芯電纜若干卷,按照使用說明書上的參考圖連接好FLYQ柜與其它控制柜的連鎖線。

　　● 軟起動裝置安裝前，應確保安裝基礎符合《建筑電氣安裝工程質量檢查評定標準》GBJ303-88的要求，并參見柜體安裝基礎完成基礎施工。

　　● 軟啟動裝置拆箱后，應保管好隨機文件資料，并根據裝箱單檢查隨機備件、附件是否，并作好相關記錄，然后檢查有沒有明顯的損壞。如沒有問題，可采取垂直吊裝的方式實施就位。

　　2、電氣檢查及安裝

　　● 通電前應仔細對軟起動裝置上主回路元件進行檢查。具體方法請參閱相關的技術條件。

　　● 柜內工作接地和保護接地應連接牢固、保持良好的電流邊疆性，接地母線在適當?shù)牡胤脚c建筑預設的接地網相連，確保人身及設備安全。

　　● 電氣接線及部件組裝請依據隨機文件資料中提供的有關圖紙認真進行。

　　所有單機調試在一次回路斷電的情況下進行！正式通電前，確認傳動機構的運行方向正確，確認（調整傳動電機運動方向）的方法如下：接通控制電源，脫機運行時傳動機構應自動復位（上升），可通過操作電氣室門上的按鈕使機構升降，確保手動試車時極板下降，手動復位時極板上升。

　　.

　　3、液阻的調配：

　　● 將裝置動極板調至備妥狀態（上限位置）；

　　打開電阻箱蓋板，向箱內注入清潔的自來水至液位線以下約20mm處;

　　● 將電液粉按照說明書所述的配置方法,用熱水溶解后注入電阻箱內。

　　● 電阻配置完成后應確保電阻箱的電液至液位線處，且液位狀態正常；

　　4、聯機通電前的檢查

　　● 聯機通電前應用干布將電阻箱四周擦凈，再用2500V兆歐表檢測確保三相對地及相間絕緣。

　　● 聯機通電前需手動模擬試機2～3次，電氣動作、信號指示均正常后，再與開關柜聯機調試空動作，反復試驗正常后，方可聯機通電試機。
