數字式臥式測量投影儀CPJ-4025W
儀器用途
CPJ-4025W φ400mm臥式測量投影儀是一種集光、機、電、計算機一體化的精密光學計量儀器。它被廣泛應用于機械、模具、工具、儀表、電子、輕工等行業,是計量室和生產車間不可缺少的一種計量檢定設備??捎盟鼨z測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。

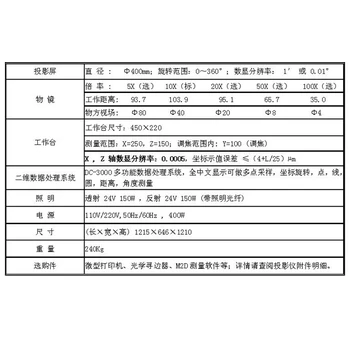

儀器規格參數
投影屏 | 直徑:Φ400mm;旋轉范圍:0~360°;數顯分辨率:1′ 或 0.01° | |||||
物 鏡 | 倍率: | 5X(選) | 10X(標) | 20X(選) | 50X(選) | 100X(選) |
工作距離: | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 | |
物方視場: | Φ80 | Φ40 | Φ20 | Φ8 | Φ4 | |
工作臺 | 工作臺尺寸:450×220 | |||||
測量范圍:X=250,Z=150;調焦范圍內: Y=100 (調焦) | ||||||
X , Z 軸數顯分辨率:0.0005,坐標示值誤差 ≤(4+L/25)μm | ||||||
二維數據處理系統 | DC-3000多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點,線,圓,距離,角度測量 | |||||
照明 | 透射 24V 150W ,反射 24V 150W (帶照明光纖) | |||||
電源 | 110V/220V,50Hz/60Hz , 400W | |||||
尺寸 | (長×寬×高) 1215×646×1210 | |||||
重量 | 240Kg | |||||
選購件 | 微型打印機、光學尋邊器、M2D測量軟件等;詳情請查閱投影儀附件明細。 | |||||
