序號 名稱 名稱（明細） 制造單位 數量
1 分析單元 CO：0-200/500/100mg/m3
量程可定制
CO2：0-30/50%Vol可選
O2：0-25%Vol 卓宇佳創 1臺
2 取樣單元
過濾芯 卓宇佳創 1支
探頭主體 1只
高溫采樣導桿 1只
焊接法蘭 1只
一體伴熱取樣管 國內 30米
3 電氣控制單元 取樣閥 KLD 1臺
反吹閥 德國 1臺
觸摸屏（4G遠程） MCGS 1套
PLC 西門子 1臺
中間繼電器 松下 1套
空開 正泰 1套
24V開關電源 明緯 2臺
溫控器 國內 2臺
接線端子等 國內 1套
4 預處理單元
JC-6600 前置過濾器 卓宇佳創 1套
真空泵 KNF 1臺
外置快速放散控制器 國內配套 1套
報警轉子流量計 國內配套 1只
壓縮機冷凝器（含蠕動泵） 卓宇佳創
濕度報警精密過濾器 卓宇佳創 1套
氣源油水過濾器 Airtag 1套

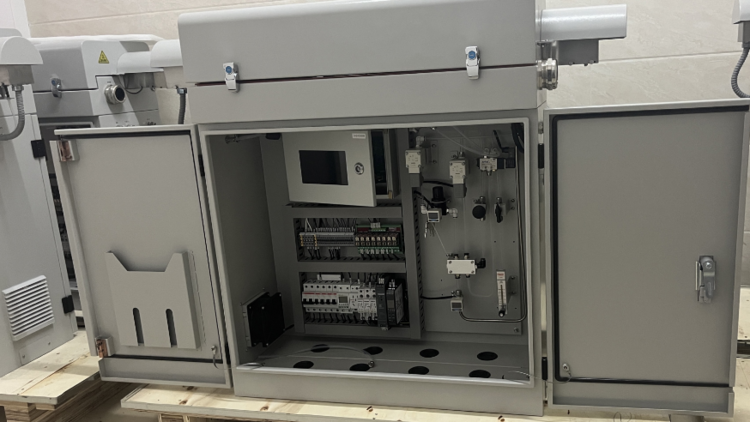

5 系統成套柜 H1600*W700*D450mm 國內配套 1套
6 標校單元 標氣減壓閥 國內配套 1套
標準氣 國內配套 2瓶
7 安裝輔材 電纜/接頭等 卓宇佳創 1批
8 PFA氣管 6*4mm 國內配套 10米
9 數據云平臺 云組態（增購） 卓宇佳創 1批
9 文件資料 合格證、說明書等 卓宇佳創 1批

供貨范圍（詳細配置見后續配置清單）
序號 明 細 數量 備注
1 隔爆激光分析儀
CH4:0-
CO:0-5000ppm
CO2:0-30%
O2:0-25%
C2H4:0-500ppm
C2H2：0-500ppm 1臺 卓宇佳創
2 預處理系統（電氣部件隔爆） 1套 卓宇佳創
3 過濾取樣單元（含截止閥） 5套 卓宇佳創
4 樣氣中間輸送管 150米 國內
5 分析柜 H2000*W1000*D550mm 1套 國內
6 隔爆PLC控制箱 1套 卓宇佳創
7 標氣（零點/量程） 1套 國內
8 文件資料 1套 卓宇佳創
9 備品備件 1批 卓宇佳創

分析儀器規格及要求
系統名稱在線連續分析系統
分析器名稱及原理 激光
分析組分 CH4/CO/CO2/O2/C2H4/C2H2
測量范圍 CH4:0-
CO:0-5000ppm
CO2:0-30%
O2:0-25%
C2H4:0-500ppm
C2H2：0-500ppm
輸出信號 4~20mA
電 源 220VAC 50 Hz 功率<1000W
預處理裝置 卓宇佳創配套
顯示屏 防爆7寸觸摸
機柜 戶外柜 H2000*W1000*D550mm

供貨范圍
名稱 數量 設備清單
防爆多組分氣體 在線監測系統（一拖六）
H2：0-40%Vol
CO:0-40%Vol
O2：0-1%Vol 1套 詳見后續說明
三、傳感器選型及技術指標


1、儀表選型
1）氫氣測量選用熱導測量原理，帶溫度補償。
測量量程：0-40%Vol
穩定性：±2% F.S/7day
重復性：1%
線性偏差：±2% F.S
分辨率：0.01%Vol
2）一氧化碳測量采用激光TDLAS原理，抗干擾，穩定性強，低漂移。
測量量程：0-40%Vol
穩定性：<±1% F.S/month
重復性：0.5%
線性偏差：±1% F.S
分辨率：0.01%Vol
3）氧氣測量采用激光TDLAS原理，抗干擾，穩定性強，低漂移。
測量量程：0-1%Vol
穩定性：<±1% F.S/month
重復性：0.5%
線性偏差：±1% F.S (下限0.05%)
分辨率：0.01%Vol


傳感器模塊內置于正壓防爆柜內，控制與顯示集成于柜外防爆觸摸屏。
儀表輸出：
1）數字量輸出一路
RS485 MODBUS-RTU輸出一路，內容包含：故障狀態、維護狀態、正在采樣流路狀態、測量濃度值等
2）4-20mA三路（對應三個組分）
3）開關量按需配置（如需更多干接點輸出請?zhí)崆吧昝鳎?br /> 系統故障報警干接點1路
維護狀態干接點1路

采用PLC自動控制六路球閥自動切換（采樣流路可選任意多路）外置防爆觸摸屏操作，當自動運行時，PLC檢測系統無故障時自動開啟多路巡檢（參與流路數量、采樣時長均可自由設定），樣氣在采樣泵的抽取作用下通過6mm不銹鋼管輸送至分析機柜，入一個精度1um的前置過濾器，隨后通過采樣泵轉化為正壓輸送，樣氣隨后分為兩路，一路為快速放散回路，另一路樣氣通過一個壓縮機制冷器降溫除水（冷凝水通過蠕動泵排放）隨后通過一個濕度報警過濾器后經過浮子流量計調節流量至500~1000ml/min送入多組分氣體分析儀，分析尾氣與快速放散氣匯總后通過6mm不銹鋼管輸送至低壓返回點。
當路采樣時間到后，系統停止采樣并關閉路采樣球閥，開啟第二路采樣球閥與氣泵開始采樣，依次循環。

技術參數

類別

參數

指標

技術指標

量 程

CO（0-1%）

線性誤差

≤±1%F.S.


零點漂移

≤±1%F.S./半年


量程漂移

≤±1%F.S./半年


重復性

＜1%


防爆等級

Ex dIICT6 Gb


防護等級

IP66


響應時間

預熱時間

≤2min

響應時間（T90）

≤1s


接口信號

模擬量輸出

2路4～20mA電流（隔離、負載750Ω）

繼電器輸出

2路輸出（繼電器規格：24V，1A）


模擬量輸入

2路4～20mA電流（溫度、壓力補償）


通訊接口

RS485/RS232/GPRS


電氣特性

電源

24VDC或220VAC

功耗

≤20W


工作條件

環境溫度

-30～80℃

吹掃氣體

0.3～0.8MPa工業氮?dú)饣騼艋瘍x表氣等


技術優勢

與傳統分析系統相比，本系統選用PUE-9000探頭式激光氣體分析儀由于采用了半導體激光吸收光譜（TDLAS）技術，從根本上解決了采樣預處理帶來諸如響應滯后、維護頻繁、易堵易漏、易損件多和運行費用高等各種問題，并具有如下特點：

不受背景氣體交叉干擾；

可應用于電捕焦后焦油含量大的惡劣工況；

可應用于轉爐風機后高濕、振動大場合；

維護費用成本低；

不受粉塵和視窗污染干擾；

不受被測氣體環境參數變化干擾；

一體化設計，結構緊湊，可靠性高；

模塊化設計，可現場更換所有功能模塊，包含激光器模塊；

智能化程度高，操作、維護方便；

無需采樣預處理系統，系統結構簡單；

•
