HC-1024LA二線制霍爾傳感器是一種磁傳感器。用它可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。霍爾傳感器以霍爾效應為其工作基礎，是由霍爾元件和它的附屬電路組成的集成傳感器?；魻杺鞲衅髟诠I(yè)生產、交通運輸和日常生活中有著非常廣泛的應用。

霍爾效應霍爾元件 霍爾傳感器
（一）霍爾效應
如圖1所示，在半導體薄片兩端通以控制電流I，并在薄片的垂直方向施加磁感應強度為B的勻強磁場，則在垂直于電流和磁場的方向上，將產生電勢差為UH的霍爾電壓，
它們之間的關系為其中d 為薄片的厚度，k稱為霍爾系數，它的大小與薄片的材料有關。
上述效應稱為霍爾效應，它是德國物理學家霍爾于1879年研究載流導體在磁場中受力的性質時發現的。
（二）霍爾元件
根據霍爾效應，人們用半導體材料制成的元件叫霍爾元件。它具有對磁場敏感、結構簡單、體積小、頻率響應寬、輸出電壓變化大和使用壽命長等優點，因此，在測量、自動化、計算機和信息技術等領域得到廣泛的應用。
（三）霍爾傳感器
由于霍爾元件產生的電勢差很小，故通常將霍爾元件與放大器電路、溫度補償電路及穩壓電源電路等集成在一個芯片上，稱之為霍爾傳感器。

霍爾傳感器HC-1024LA其檢測對象須是磁性物體是利用電磁工作原理，用的工藝制成的，是一種位置傳感器。它能通過傳感器與物體之間的位置關系變化，將非電量或電磁量轉化為所希望的電信號 ，從而達到控制或測量的目的。磁性接近開關能以細小的開關體 積達到的檢測距離。它能檢測磁性物體（一般為永磁鐵），然后產生觸發開關信號輸出。 由于磁場能通過很多非磁性物，所以此觸發過程并不一定需要把目標物體直接靠近磁性接近開關的感應面，而是通過磁性導體（如鐵）把磁場傳送至遠距離，例如，信號能夠通過高溫的地方傳送到磁性接近開關而產生觸發動作號。

轉速測量原理

　　轉速的測量方法很多，根據脈沖計數來實現轉速測量的方法主要有M法（測頻法）、T法（測周期法）和MPT法（頻率周期法），該系統采用了M法（測頻法）。由于轉速是以單位時間內轉數來衡量，在變換過程中多數是有規律的重復運動。根據霍爾效應原理，將一塊磁鋼固定在電機轉軸上的轉盤邊沿，轉盤隨測軸旋轉，磁鋼也將跟著同步旋轉，在轉盤下方安裝一個霍爾器件，轉盤隨軸旋轉時，受磁鋼所產生的磁場的影響，霍爾器件輸出脈沖信號，其頻率和轉速成正比。脈沖信號的周期與電機的轉速有以下關系：

　　式中：n為電機轉速；P為電機轉一圈的脈沖數；T為輸出方波信號周期根據公式即可計算出直流電機的轉速。

　　測量電機轉速的步就是要將電機的轉速表示為單片機可以識別的脈沖信號，從而進行脈沖計數?；魻柶骷鳛橐环N轉速測量系統的傳感器，它有結構牢固、體積小、重量輕、壽命長、安裝方便等優點，因此選用霍爾傳感器檢測脈沖信號，其基本的測量原理如圖所示，當電機轉動時，帶動傳感器運動，產生對應頻率的脈沖信號，經過信號處理后輸出到計數器或其他的脈沖計數裝置，進行轉速的測量。

霍爾傳感器測轉速方案

　　霍爾效應，是指磁場作用于載流金屬導體、半導體中的載流子時，產生橫向電位差的物理現象。當電流通過金屬箔片時，若在垂直于電流的方向施加磁場，則金屬箔片兩側面會出現橫向電位差。利用霍爾效應可以設計制成多種傳感器。霍爾電位差UH的基本關系為：

式中KH――霍爾系數；n――單位體積內載流子或自由電子的個數；q――電子電量；I――通過的電流；B――垂直于I的磁感應強度

　　利用霍爾效應表達式：UH=KHIB，當被測物體上裝上Ｎ只磁性體時，物體每轉一周磁場就變化N次，霍爾電勢相應變化N次，輸出電勢通過放大、整形和計數電路就可以測量被測旋轉物的轉速。

　　測量設備

　　本案例以實驗室霍爾元件測量圓盤轉速為例。

　　實驗設備：CSY2000系列傳感器與檢測技術實驗臺。

　　1、主控臺部分，提供高穩定的±15V、+5V、±2V～±10V可調、+2V～+24V可調四種直流穩壓電源；主控臺面板上還裝有電壓、頻率、轉速的3位半數顯表。

　　2、旋轉源0-2400轉/分（可調）需用器件與單元：霍爾傳感器、5V直流源、轉速調節裝置、轉動源單元、數顯單元的轉速顯示部分。

　　實驗方案

　　1.實驗裝置如下圖

　　2.將5v直流源加于霍爾元件電源輸入端。

　　3.將霍爾轉速傳感器輸出端（黃）插入數顯單元Fin端。

　　4.將轉速調節中的2V-24V轉速電源引入到臺面上轉動單元中轉動電源2-24VK插孔。

　　5.將數顯單元上的轉速／頻率表波段開關撥到轉速檔，此時數顯表指示轉速。

　　6.調節轉速調節電壓使轉動速度變化。觀察數顯表轉速顯示的變化。

•

  防爆堵煤檢測器BTLZY220V堵塞檢測裝置

  5600元

  產品名：防爆堵煤檢測器,防爆堵煤檢測開關,堵塞檢測裝置,堵煤開關

•

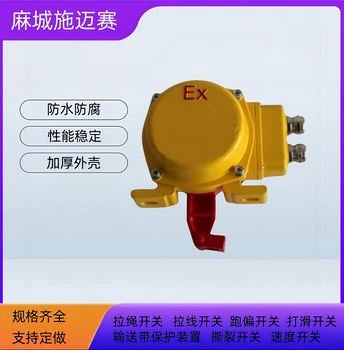

  纜繩雙向拉繩開關SRA-HKMD67拉繩控制器線纜長3米

  980元

  產品名：纜繩雙向拉繩開關,雙向拉繩開關,拉繩控制器,輸送帶拉繩開關

•

  欠速開關SMS-GUDZ6220VAC打滑速度控制器

  3850元

  產品名：欠速開關,打滑速度控制器,打滑欠速開關,速度檢測裝置

•

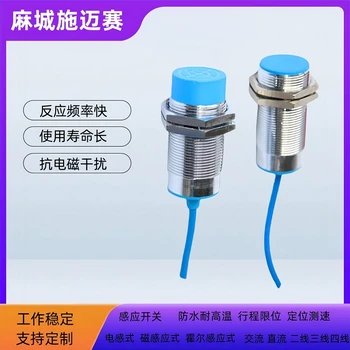

  耐高溫抗磁接近開關GY15-M30-50CHLT(220V)

  980元

  產品名：耐高溫抗磁接近開關,耐高溫接近開關,抗強磁接近開關,耐酸堿接近開關

•

  煤流檢測開關SM-MLJC-1400料流開關

  3600元

  產品名：煤流檢測開關,料流檢測裝置,煤流檢測裝置,料流開關

•

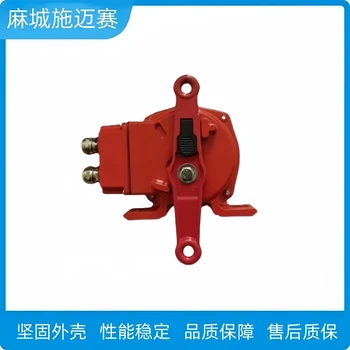

  雙向拉繩開關(光顯式)KSLF18-X輸送機拉繩控制器
