產品別名 |
LDK320,200毫安,SOT23-5L,電壓調節器 |
面向地區 |
品牌 |
TI |
|
用途 |
其它 |
封裝 |
SOT23-5 |
功率 |
10w |
型號 |
SMD |
針腳數 |
5 |
LDK320200毫安高準確性和高PSRR電壓調節器
特性
?輸入電壓從2.5到18 V
?非常低壓差電壓(100 mV typ。@ 100毫安負載)
?低靜態電流(typ。60μA 1μA模式)
?高PSRR: 88分貝@ 120 Hz
?低噪聲
?輸出電壓公差:±0.5% @ 25°C (LDK320A)或±2% 25°C
?輸出電流200毫安
?廣泛可用的輸出電壓要求:固定從1.2 V至12 V
100 mV步進可調
?Logic-controlled電子關閉
?與陶瓷電容器COUT = 1μF兼容
?電流、SOA和熱保護
?在SOT23-5L和索- 89包
?溫度范圍:-40°C到125°C
應用程序
?DSC
?電視
?BD、DVD
?個人電腦
?工業
描述
LDK320是低電壓調節器,它提供了一個大的輸出
200毫安的電流從輸入電壓在2.5 V至18 V的范圍,與一個典型的
壓差100 mV。
它是用陶瓷電容器輸出穩定。
很好的動態特性,結合低電壓和低
SOT23-5L
修訂歷史
表13。文件修訂歷史
修訂日期更改
16 - 11月- 2015年1個版本。
01 - 2016年6月——2
從初步數據文檔狀態提升到生產數據。
更新標題和特性在封面頁。

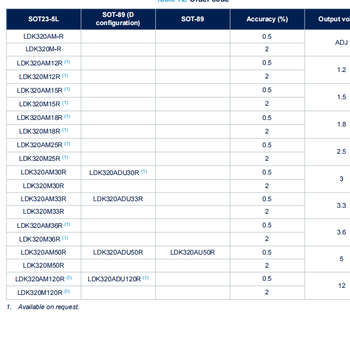

更新部分8:“訂單信息”。
小文本的變化。
5 - 7月- 2017年3
更新部分8:“訂單信息”。
小文本的變化。
09 - 10月- 2018 4
更新ΔVOUT測試條件在表6所示。LDK320電特性(固定
輸出版本)。
添加新秩序中的代碼LDK320AU50R表12。指令碼。
28日- 10月- 2019年5
添加ΔVOUT說在表6 - 89。LDK320電特性(固定輸出
versiodrop電壓和低
靜態電流使其適用于低功率電池驅動的應用程序。
啟用邏輯控制功能允許LDK320關閉模式
消耗的總電流1μA。
這個設備還包括一個短路電流限制,熱能和SOA
保護
