產品別名 |
LED恒流驅動芯片,線性調光恒流芯片,開關降壓型恒流芯片,內置MOS恒流芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
LED恒流驅動 |
封裝 |
ESOP-8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
LED恒流驅動芯片TX6122開關降壓型內置MOS線性調光恒流芯片深圳芯鼎盛技術
TX6122 是一款開關降壓型 LED恒流驅動芯片
TX6122 內置 60V 功率 MOS 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。
通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。
在 DIM端加 PWM 信號，可以進行 LED 燈調光。DIM 端同時支持線性調光。
內部還集成了VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。
散熱片內置接 SW 腳。芯片采用 ESOP8 封裝。
TX6122參數：
輸入電壓：12-48V
輸出電壓：9V
輸出電流：2 A
工作頻率：大1MHz
轉換效率：93%
芯片封裝：ESOP-8
TX6122應用領域：
自行車、電動車、摩托車
強光手電
LED照明
LED背光

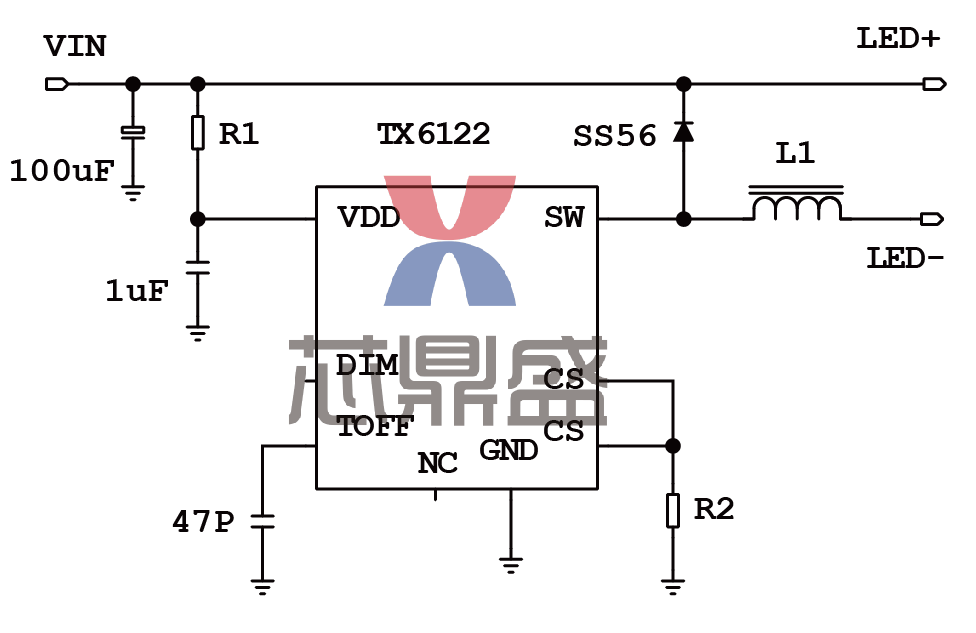

TX6122 DEMO板 應用原理圖：
線性調光恒流芯片TX6122 DEMO板 PCB圖：

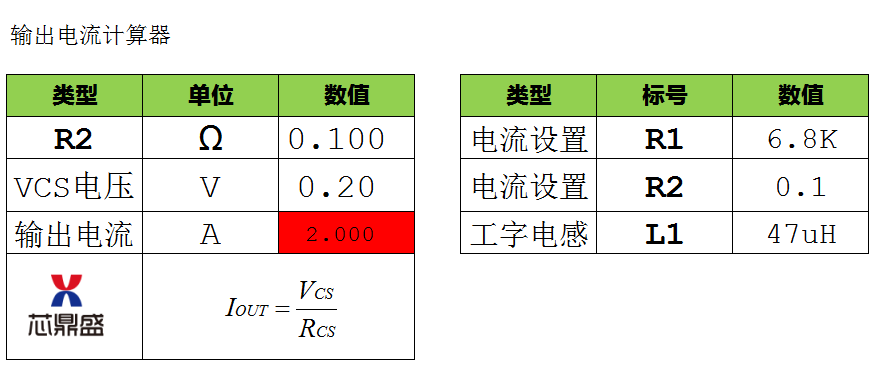

TX6122 輸出電流計算器：
