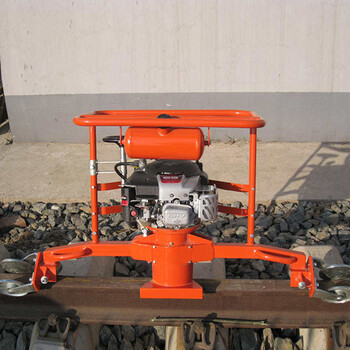

NCM-4.0型內燃道岔打磨機
內燃道岔打磨機，內燃打磨機，道岔打磨機，鐵路打磨機，鋼軌打磨機
內燃道岔打磨機適用范圍
NCM-4.0型內燃道岔打磨機主要用于道岔尖軌、轍岔岔心、翼軌頂面及基本軌側面肥邊的打磨作業。也適用于各種鋼軌頂面及側面肥邊，可滿足各型道岔、各部位鋼軌肥邊打磨作業的技術要求。
內燃道岔打磨機特點：
該機結構新穎、機體輕巧、操作簡便、維修方便、磨削、質量好。完夠滿足我國各種道岔和道岔各部位打磨的要求，性能，結構合理質量可靠，省時省力，是工務部門維修線路的理想工具 山東濟寧的道岔打磨機質量好
內燃道岔打磨機道岔是鐵路線路上不可缺少的重要轉換設備。由于機車車輛的碾壓，沖擊作用，各部經常產生飛邊，導致各部幾何尺寸變化，影響行車安全。為了使道岔各部位在運用中保持標準的幾何尺寸，消除產生的飛邊等缺陷。
NCM-4.0型內燃道岔打磨機技術參數
1、動力：汽油機 5.5馬力（4KW） 3600r.p.m
2、砂輪轉數： 4100 r.p.m
3、磨頭傾角調整范圍：±30o
4、磨頭垂直行程：170mm
5、整機質量：90kg
6、外形尺寸：2920×850×1150mm
1、結構
NCM—4.0型內燃道岔打磨機由走行架、打磨臺車、磨頭擺動裝置、磨頭升降裝置、走行輪等七部分組成。走行架用無縫鋼管焊接。有四個尼龍走行輪，內軌距1435mm。
打磨小車是該機的主體。用5.5馬力汽油機作動力；還有皮帶傳動裝置，打磨頭，蝸輪蝸桿傳動的磨頭擺動裝置及絲杠傳動的升降裝置和臺車輪等組成。
2、工作原理
打磨機放置在道岔須打磨部位，可沿軌道走行。打磨臺車通過四個臺車輪在走行架上橫向移動，可使打磨臺車在道岔任何部位停留，從而可以對道岔的轉轍部分、導曲部分及轍岔的任何部位進行打磨。
打磨時，用手拉動啟動繩，啟動汽油機。汽油機通過三角皮帶驅動磨頭轉動。根據打磨部位的需要調整磨頭擺動角度，并可轉動手柄，通過絲杠調整磨頭高度，找準磨頭要打磨的部位，并用手移動打磨機走行架，一邊移動一邊進行打磨作業。
