一、堆垛機三級雙向自動伸縮叉基本簡介

    堆垛機三級雙向自動伸縮叉是一種具有精jing準識別能力的物料移載或搬運機構，它集精密機械、傳動技術、導向技術、控制技術、傳感技術于一體，具備強大的運載能力，配合提升機構或堆垛系統，可輕松將目標物料從一側移載至另一側（或?qū)⑽锪纤腿肽繕?biāo)位置），具有安全快捷、節能之特點，廣泛應用于立體庫、智能倉儲系統中，以及工業自動化生產線上！

    二、堆垛機三級雙向自動伸縮叉結構組成

    三級雙向自動伸縮叉因常與堆垛機同時使用，故名：堆垛機三級雙向自動伸縮叉，簡稱：三級叉、三級伸縮叉、三級雙向伸縮叉、三級自動伸縮叉等，又名：堆垛機貨叉、堆垛機伸縮貨叉、堆垛機移載貨叉、三級伸縮貨叉、三級雙向伸縮貨叉、三級自動伸縮貨叉等，它采用三節伸縮結構，即一節固定叉體、兩節可移動叉體疊加在一起組成的，再配合導向滾輪（滾動軸承）、齒輪齒條、鏈輪鏈條（或同步帶）、導向滑塊、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、電機、減速機、驅動器、聯軸器等部件，構成一個完整的伸縮機構.

    三級雙向自動伸縮叉有多種結構類型、多種款式，如，傳統的齒輪齒條鏈條組合傳動結構、運行精度比較高的純齒輪齒條傳動結構、載荷量比較輕的同步帶傳動結構等，款式有：微小型、輕載型、小板式、中量型、重載式、增程型、寬載面、窄載面（或小載面）、耐高溫型、無塵潔凈型等等，可根據實際移載需求而量身定制！

    三、堆垛機三級雙向自動伸縮叉工作原理

    三級雙向自動伸縮叉的下叉體或固定叉體是直接安裝在載貨工作臺上的，中間叉體在齒輪、齒條和鏈輪、鏈條的驅動下，向外移動大約自身長度的一半（一般不超過自身長度的60%），前叉體（或上叉體）再?gòu)闹虚g叉體的中點繼續向外延伸，直至目標位置！

    它既可以單組叉臂立運行，也可以兩組叉臂組合運行或同步運行，單組叉臂立運行的，簡稱：?jiǎn)瘟惺交騿沃甘剑Ｓ糜谛⌒臀锪匣蜉p型物料的移載，而兩組叉臂組合運行的，則簡稱為：雙列式或雙指式，常用于大件物料或重型物料的移載！

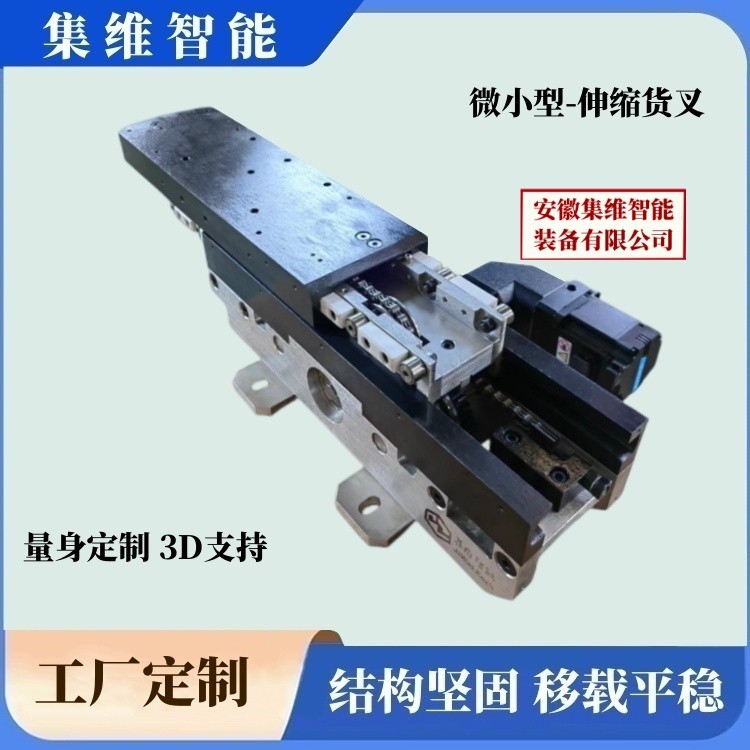

↑上圖：集維智能/AHJW系列-微小型-堆垛機三級雙向自動伸縮叉_案例圖

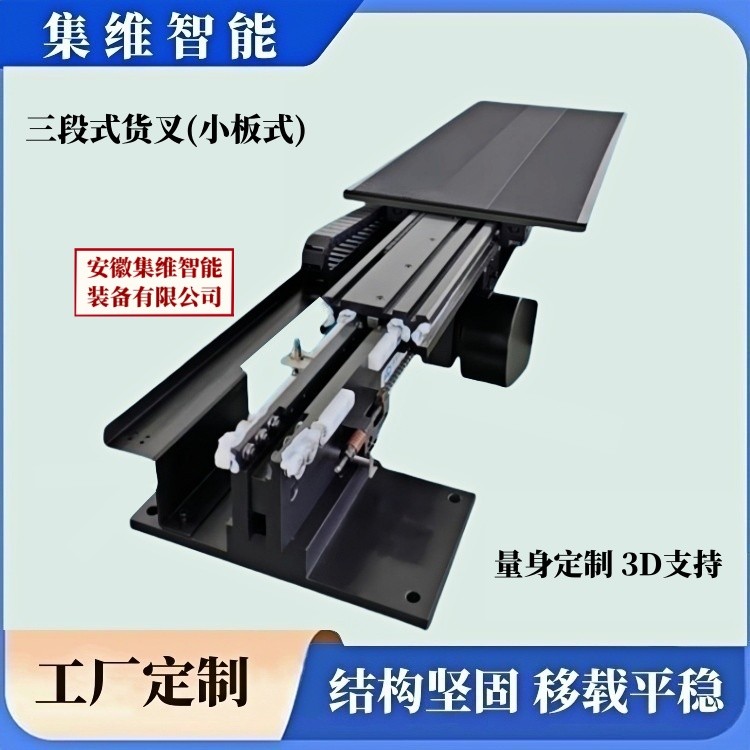

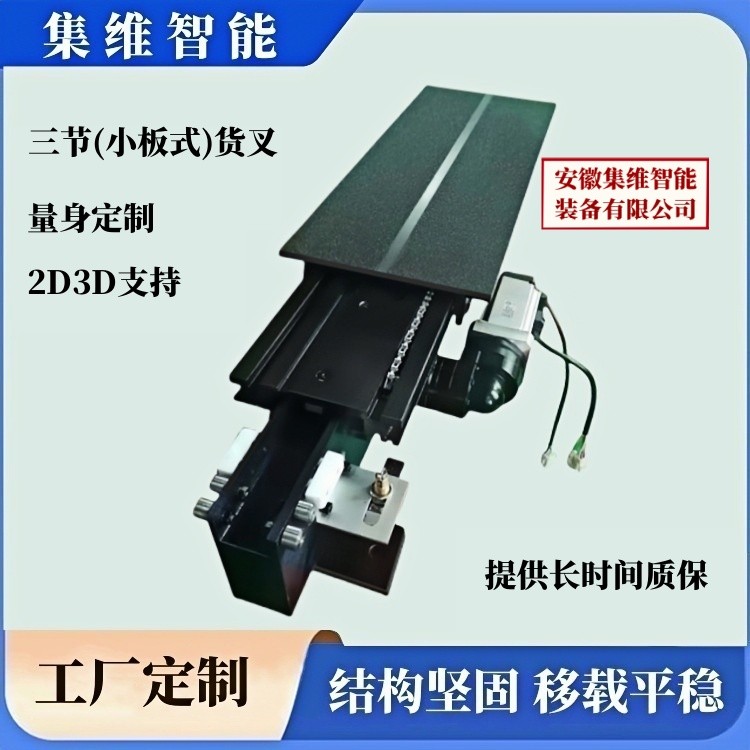

↑上圖：集維智能/AHJW系列- 輕小型（小板式）-堆垛機三級雙向自動伸縮叉_案例圖

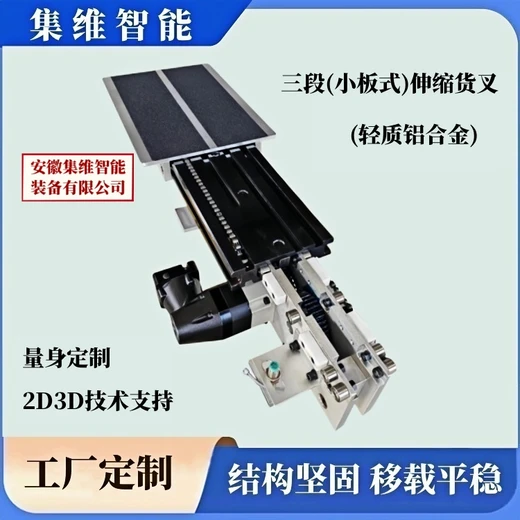

↑上圖：集維智能/AHJW系列- 輕型小板式- 輕質鋁合金 - 堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕小型（小板式）-316L級不銹鋼材料（小載面）-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕小型（小板式）-316L級不銹鋼材料（寬載面）-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（拖鏈?zhǔn)剑?堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（增程型）-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（加厚防滑墊）-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 大板式（窄體寬載面）-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 大板式（寬體寬載面）-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 大板式（寬體寬載面）-同步帶傳動-堆垛機三級雙向自動伸縮叉_案例圖

-

    四、堆垛機三級雙向自動伸縮叉性能特點

   （1）.結構堅固：采用經過二次鍛打的42CrMo材料（或輕質鋁合金、316L級不銹鋼）加工而成，確保在長時間滿負荷情況下不變形.

   （2）.設計精細：結構簡潔，易于維護、保養方便.

   （3）.載荷能力：具有強大的運載能力，能夠滿足不同層次的物料移載需求.

   （4）.精jing準定位：通過傳感器和控制技術，可準確對物料進行定位和識別，重復定位精度可達到±2mm左右.

   （5）.性能特點：移載平穩、運行流暢，能夠輕松地將物料從一側移載至另一側，或?qū)⒁戚d物送入目標位置.

   （6）.安全可靠：可加裝防碰撞裝置，確保貨叉的安全運行.

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-直角上叉面板-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-R角上叉面板-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-不銹鋼-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-窄載面或小載面-堆垛機三級雙向自動伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-（純齒輪傳動）-堆垛機三級雙向自動伸縮叉_案例圖

-

    五、堆垛機三級雙向自動伸縮叉應用范圍：

    堆垛機三級雙向自動伸縮叉具有廣泛的應用前景，如：立體庫(智能倉儲)、物流配送轉運中心、工業自動化生產線、新能源制造、物流超市、橡膠輪胎、乘用車換電(重卡換電)、稀土鋰電、高溫爐（真空爐）作業、冷庫冷鏈作業等多個行業領域，能滿足多種不同類型物料的搬運或移載需求！

    六、工廠簡介

    安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、生產、銷售為一體的伸縮貨叉（移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan全qyan自主設計、自行生產，具備年生產1600臺套各類伸縮貨叉的制造能力，具有快速完成方案的設計能力，以及短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

    七、公司承諾

    我們鄭重承諾：凡是集維公司生產出廠的產品，在質保期限內有任何的質量問題，公司會快速抵達現場，及時維修或更換，質保期12個月，并長期提供技術支持，并在有償服務條件下，可繼續延長質保期限！
