一、基本簡介

     堆垛機雙向自動伸縮叉簡稱自動伸縮叉、雙向伸縮叉、堆垛機伸縮叉等，別名：堆垛機伸縮貨叉、堆垛機伸縮牙叉、堆垛機移載貨叉等，它是自動化智能倉儲系統中堆垛機用于物料搬運或移載的主要執行機構，具有較高的智能化運營程度，良好的運載能力，它能根據控制系統發出的指令，通過電機的驅動，實現對巷道兩邊不同高度、不同位置上的貨物進行精準(zhun)定位和搬運，能滿足多種不同類型、不同規格、不同結構的物料搬運或移載需求，廣泛應用于立體庫、智能倉儲系統中！

    二、結構設計

    堆垛機雙向自動伸縮叉是由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三段叉體疊加在一起組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    它既可以單組叉臂立運行，也可以?xún)山M叉臂組合運行，或者是兩組以上叉臂同步運行(或聯合運行)，單組叉臂立運行的，簡稱：?jiǎn)瘟惺交騿沃甘?，主要用于體積比較小、質量比較輕的物料搬運或移載，而兩組叉臂組合運行的，簡稱：雙列式或雙指式，主要用于體積比較大、質量比較重的物料搬運或移載，兩組以上叉臂同步運行(或聯合運行)的，則簡稱：多叉聯動式，主要用于超大、超長物料的移載！

    三、工作原理

    伸縮叉的下叉體(固定叉體)直接安裝在載貨臺或工作臺上，中叉體在齒輪齒條鏈條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再?gòu)闹虚g叉體的中點繼續向外延伸！

    也可根據實際需求采用四段式叉體結構，也就是在三節叉體的基礎上再増加一節叉體，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，構成所謂的雙深位結構或雙伸位結構，使伸縮叉的行程更大、移載距離更遠！

    四、常用規格型號

    為方便用戶對堆垛機雙向自動伸縮叉的進一步了解，我們羅列了幾十種比較常用的規格，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，可作為選型時的參考，但不能以此作為實用依據(見下面參數圖)！

    五、主要參數

    [1].負載上限：額定載荷+30%

    [2].移載距離：按設定要求

    [3].行程余量：+30mm～50mm

    [4].空載速度：60m/min

    [5].滿載速度：30～40m/min

    [6].空載加速：1m/sx

    [7].滿載加速：0.5m/sx

    [8].輸出轉速：79rpm/min

    [9].空載撓度：≤2mm

    [10].制動電壓：220v/380v

    六、常用配置

    [1].叉體材料：42CrMo(二次鍛打)

    [2].滾動軸承：IKO/KIS

    [3].傳動鏈條：桂盟鏈條

    [4].導向滑塊：UPE分子

    [5].扭力限制器：Mikipulley

    [6].中位開關[接近開關]：NBN4-12GM40-E2 P+F

    [7].限位開關[行程開關]：D4MC-5020-Nomron

    [8].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）

    [9].動力配置：SEW變頻電機（也可采用臺達、三菱、西門子、步科、松下、匯川、精研等品牌的伺服電機）

    七、應用范圍

    堆垛機雙向自動伸縮叉廣泛應用于立體庫、智能倉儲、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    八、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家專[zhuan]業的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完全全自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類堆垛機伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

【上圖】微小型：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】輕小型：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】輕質小型：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】小型（無塵環境）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節輕載式（小載面）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節輕載式（寬載面）：堆垛機雙向自動伸縮叉（結構展示圖）

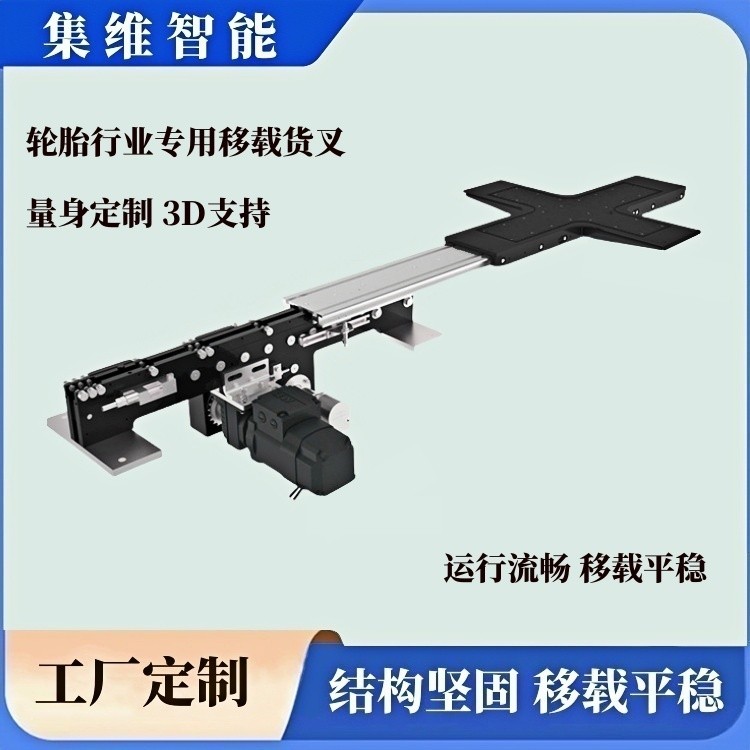

【上圖】十字型（輪胎）：堆垛機雙向自動伸縮叉（結構展示圖）

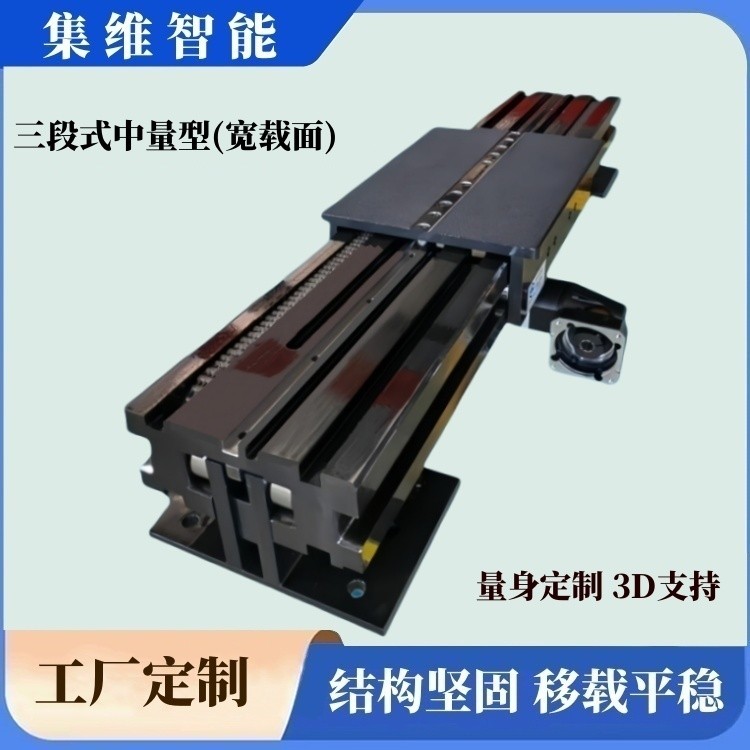

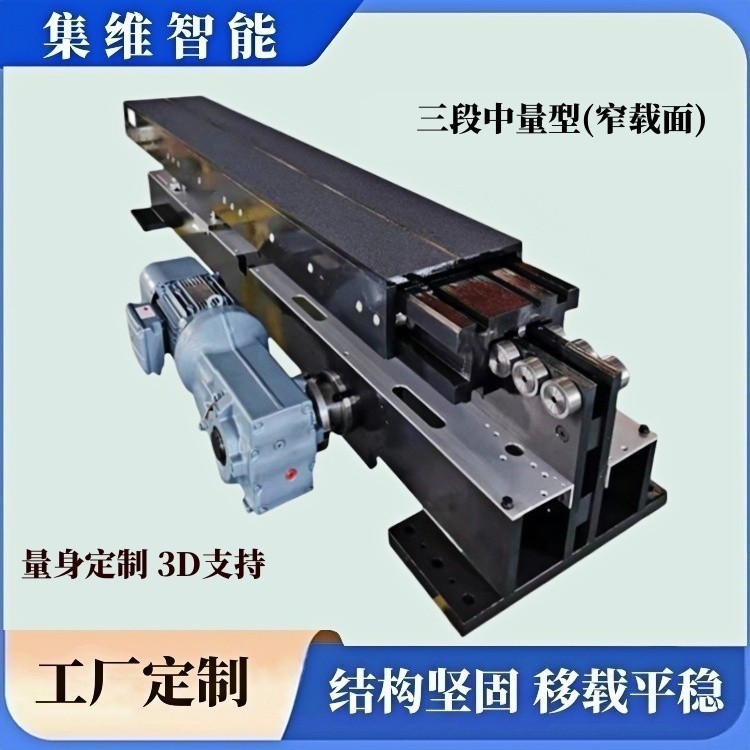

【上圖】三節中量型（小載面）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節中量型（寬載面）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節（小板式）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節寬載面（加厚防滑墊）：堆垛機雙向自動伸縮叉（結構展示圖）

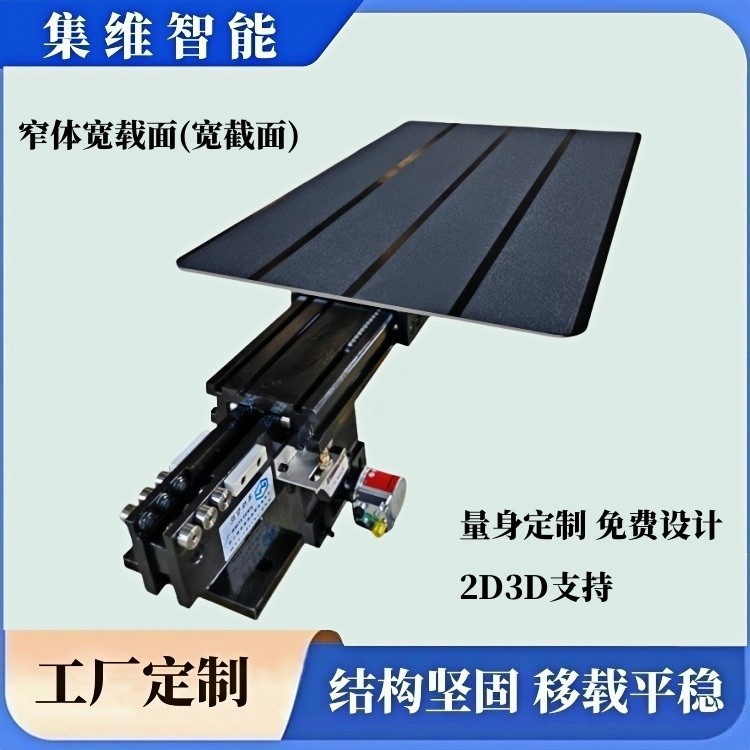

【上圖】窄體寬載面（寬截面）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】寬體寬載面（寬截面）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】輕量型寬體寬載面（寬截面）同步帶傳動：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式單電機雙伸位（雙深位）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式雙電機雙伸位（雙深位）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式單電機多伸位（多深位）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式雙電機雙伸位（雙深位）：堆垛機雙向自動伸縮叉（結構展示圖）

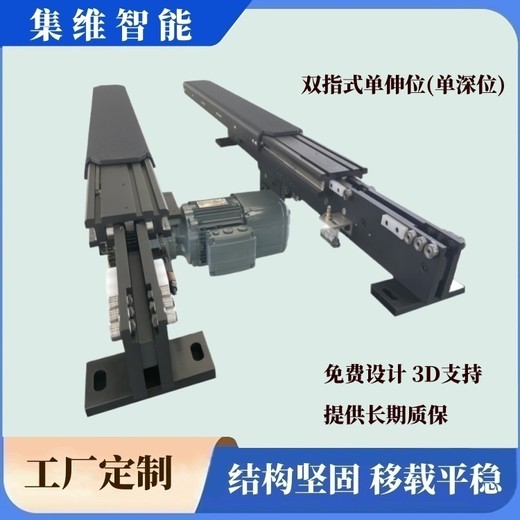

【上圖】雙指式單伸位或單深位（不銹鋼）：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式窄截面（小截面）：堆垛機雙向自動伸縮叉（結構展示圖）

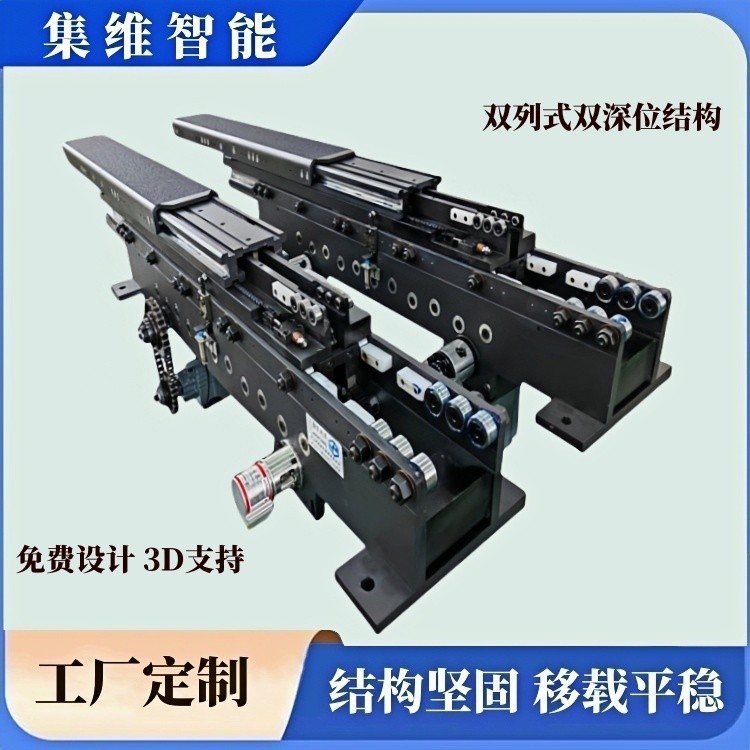

【上圖】雙列式單伸位或單深位：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位或單深位（）：堆垛機雙向自動伸縮叉（結構展示圖）

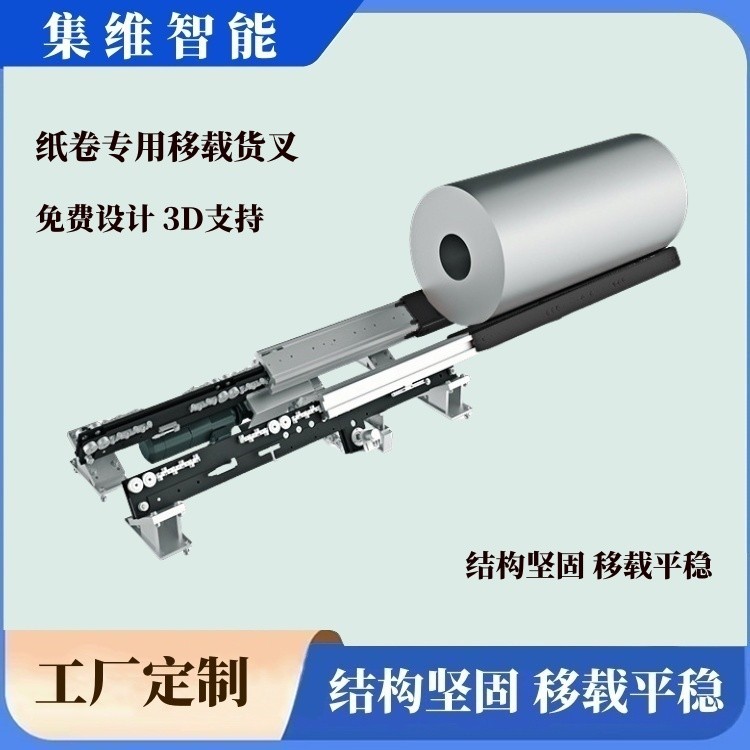

【上圖】V型：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位或單深位：堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】AHJW集維品牌：堆垛機雙向自動伸縮叉（選型表1）

【上圖】AHJW集維品牌：堆垛機雙向自動伸縮叉（選型表2）

【上圖】AHJW集維品牌：堆垛機雙向自動伸縮叉（選型表3）

【上圖】AHJW集維品牌：堆垛機雙向自動伸縮叉（優勢簡介）

【上圖】集維工廠（資質證書）
