一、基本簡介

    堆垛機三節雙向伸縮叉是一種的物料移載或搬運設備，它具有精jing準的定位功能，靈活的雙向伸縮功能，準確的識別功能，具備強大的運載能力，配合堆垛機或提升機構，可輕松將物料從一側移載至另一側，或?qū)⑽锪蠝?zhǔn)確送入目標位置，具有安全快捷、節能之特點！

    二、結構設計

    堆垛機三節雙向伸縮叉，簡稱：三節叉、三節伸縮叉、雙向伸縮叉，又名：三節伸縮貨叉、雙向伸縮貨叉、三節移載叉、三節移載貨叉等，它是由三節（或三段）叉體疊加在一起組成的，即：一節上叉體（前叉體）、一節中間叉體（中叉體）和一節下叉體（固定叉體），再輔以導向滾輪（滾動軸承、凸輪）、齒輪齒條、鏈輪鏈條（或同步帶）、導向滑塊、接近開關（中位開關）、行程開關（限位開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成完整的三節伸縮機構。

    三、工作原理

    堆垛機三節雙向伸縮叉采用三節伸縮原理，下叉體（固定叉體）安裝在載貨臺上，中叉體在齒輪齒條的驅動下向外移動大約自身長度的一半（一般不超過自身長度的60%），上叉體（前叉體）再?gòu)闹虚g叉體的中點繼續向外延伸，使得上叉體能直接插入目標物料的底部。

    四、外形與款式

    堆垛機三節雙向伸縮叉既可以單組叉臂立運行，也可以兩組或兩組以上叉臂組合運行或同步運行，單組叉臂立運行的，簡稱：?jiǎn)沃甘剑ɑ騿瘟惺剑?，而兩組或兩組以上叉臂組合運行或同步運行的則稱之為雙指式（或雙列式）！

    為滿足不同物料、不同環境的移載需求，三節雙向伸縮叉可以采用多種不同類型或款式的設計，如，微小型、輕載式、中量型、重載式、增程型、寬載面、窄載面（或小載面）、耐高溫型（抗低溫）、無塵潔凈型等等，可根據實際使用環境或移載需求而量身定制！

↑上圖：集維智能/AHJW系列-微小型- 堆垛機三節雙向伸縮叉_案例圖

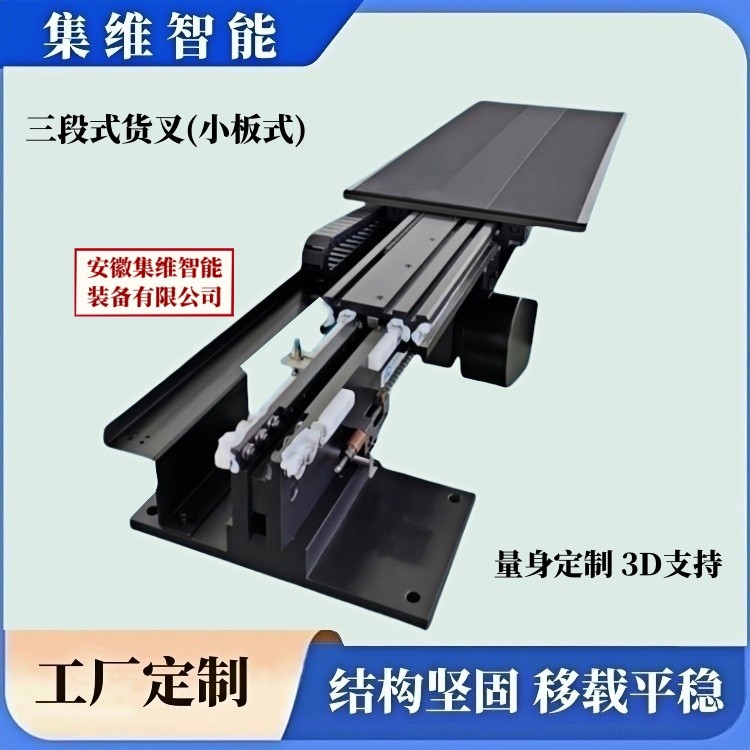

↑上圖：集維智能/AHJW系列- 輕小型（小板式）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列- 輕型小板式- 輕質鋁合金 -堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕型小板式-316L級不銹鋼材料（小載面）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕型小板式-316L級不銹鋼材料（寬載面）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（拖鏈?zhǔn)剑?堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（增程型）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 中量（增程型）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 輕載小板式（加厚防滑墊）-堆垛機三節雙向伸縮叉_案例圖

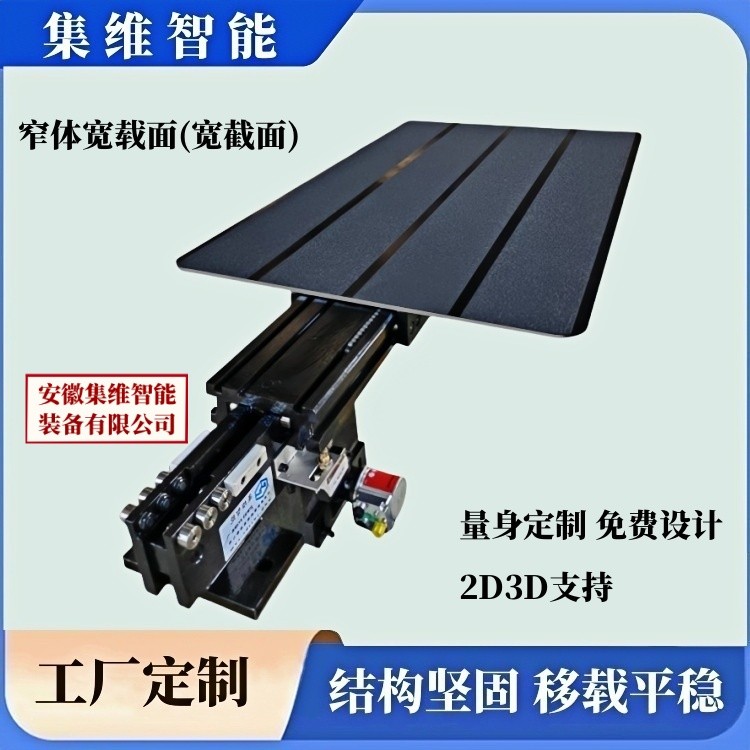

↑上圖：集維智能/AHJW系列 - 大板式（窄體寬載面）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 大板式（寬體寬載面）-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 大板式（寬體寬載面）-同步帶傳動-堆垛機三節雙向伸縮叉_案例圖

-

    五、性能特點

    [1].結構堅固：采用經過二次鍛打的42CrMo材料加工而成，確保在長時間滿負荷情況下不變形（也可采用輕質鋁合金材料、316l級不銹鋼材料）.

    [2].設計簡潔：體積小、重量輕，運行速度快，具有保養方便、維護簡單之特點，同時具備良好的載荷能力.

    [3].安全快捷：可加裝防碰撞裝置、安全預警裝置，確保貨叉的安全運行.

    [4].準確定位：通過傳感器和控制技術，可準確對物料進行定位和識別，重復定位精度可達到±2mm左右.

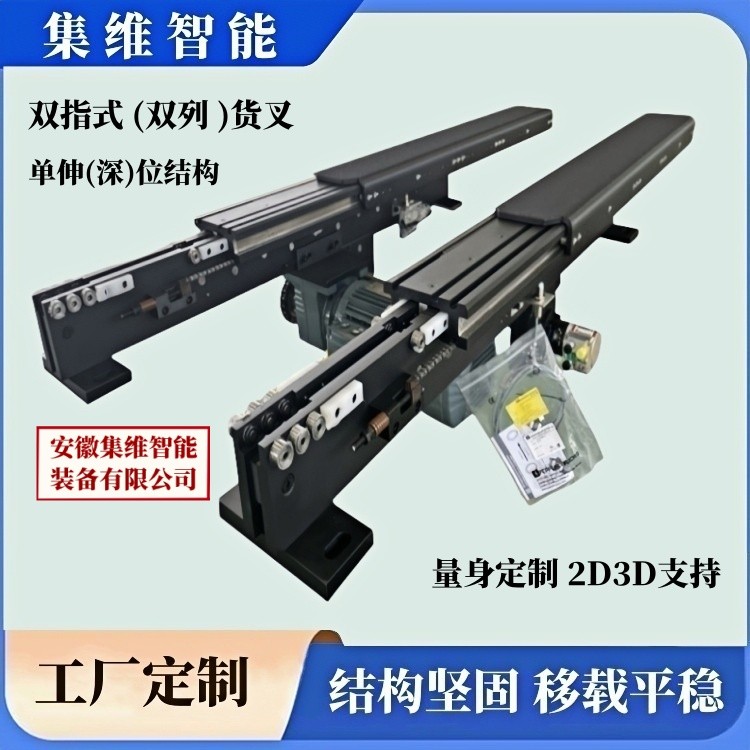

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-R角上叉面板-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-直角上叉面板-堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-輕載型 -堆垛機三節雙向伸縮叉_案例圖

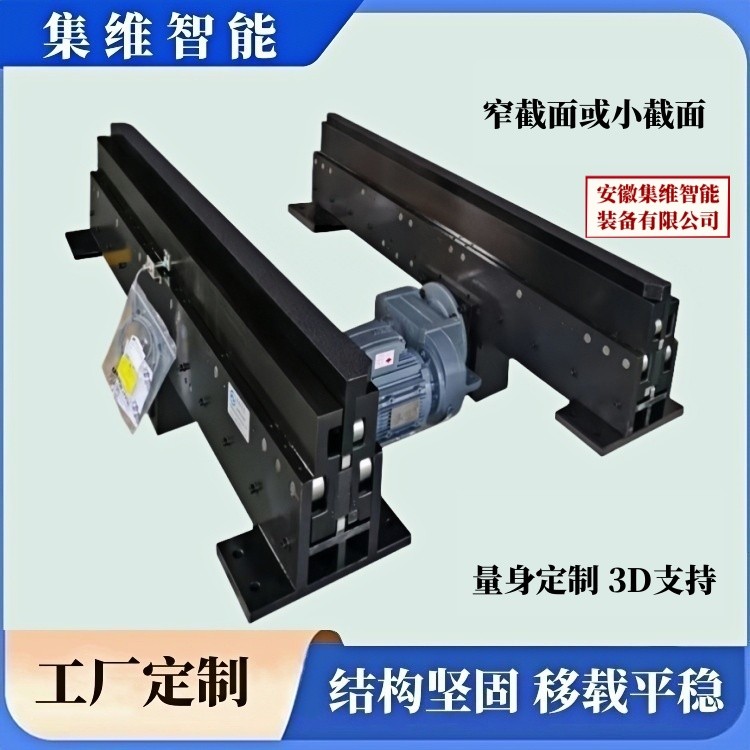

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-窄載面或小載面 -堆垛機三節雙向伸縮叉_案例圖

↑上圖：集維智能/AHJW系列 - 雙指式（雙列）-（純齒輪傳動）-堆垛機三節雙向伸縮叉_案例圖

-

    六、三級伸縮貨叉應用范圍：

    堆垛機三節雙向伸縮叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源等多個行業領域，如：汽車制造、食品生產、生活用品、電工電器、物流超市、橡膠輪胎、乘用車換電(重卡換電)、稀土鋰電、高溫爐（真空爐）作業、冷庫冷鏈作業等，能滿足多種不同類型物料的搬運或移載需求

    七.工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、生產、銷售為一體的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完quan自主設計、自行生產，擁有十多項實用新型專zhuan利證書，具備年生產1600多臺套各類堆垛機伸縮貨叉的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

↑上圖：集維智能/AHJW系列 -堆垛機三節雙向伸縮叉_嚴格的檢測程序

↑上圖：集維智能/AHJW系列 -堆垛機三節雙向伸縮叉_性能優勢

↑上圖：集維工廠 _ 企業資質

↑上圖：集維工廠 _ 企業外景
