傳動系統：傳動系統主要有：電動機、行星擺線針輪減速機、主動鏈輪、驅動鏈（套筒滾子鏈）、輪軸組等組成。輪軸組由從動鏈輪、傳動軸、牽引鏈輪、板式滾子鏈、左右調節軸承和過載保護機構組成。驅動鏈條的張緊靠電動機座上的滑軌和調節螺栓調節。支承在左右調節軸承支架上的傳動軸兩端的牽引鏈輪與板式滾子鏈嚙合，使?jié)L子鏈繞導軌回轉。為使兩滾子鏈同步張緊，在左右調節軸承上設置了調節螺桿。

回轉式格柵清污機價格清污機清污機主要用途：

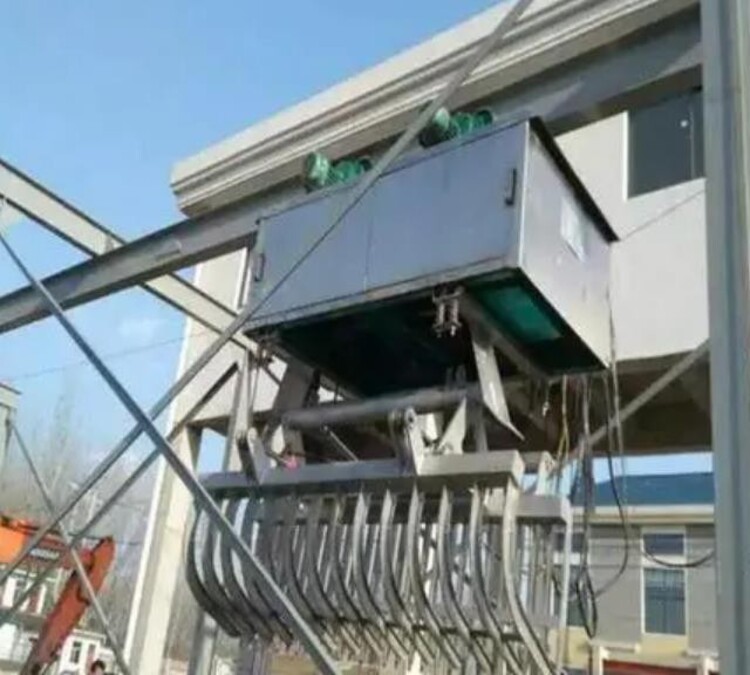

清污機固定安裝在泵站、電站、倒虹吸等水工建筑物的進水口處，它以攔污柵攔截水流中所挾帶的污物（樹枝、樹葉、雜草、生活垃圾、浮冰等），并通過回轉的齒耙將其撈到橋面上，用皮帶輸送機或其他方式運走，避免有害污物進入引水道內，***機組或其他設備與結構順利運行。該機結構簡單，整機剛性好、運行平穩、不易出故障、操作維修簡便、清污效果好、效***、耗能低、壽命長。

驅動器組織布局在柵體上端的左邊或右邊。減速器輸出軸上的積極鏈輪鏈條，根據鏈傳動帶動輪軸組上的從動鏈輪鏈條，從動鏈輪鏈條根據安全性保護器將扭距發送給輪軸 轉動軸，轉動軸推動2個牽引帶鏈輪鏈條轉動，進而牽引帶平板式滾子鏈條旋轉，安裝在兩根牽引帶傳動鏈條中間的清污耙便隨傳動鏈條旋轉。因為每一耙齒都添加?xùn)琶鎯?nèi)深度1，故柵面 上的廢棄物被強制性隨齒耙健身運動，當齒耙轉至柵體***，牽引帶傳動鏈條換向時，齒耙隨之旋轉，這時耙上的廢棄物掉下來到工作中路面或帶式輸送機等設備上，被送出去路面。

回轉式格柵除污機機架
（1）回轉式固液分離機的機架為采用不銹鋼板與型鋼焊接成一整體式剛性結構，機架材料全部采用ASTM304不銹鋼，二側板間隔一定距離設置槽鋼橫撐，賣方應根據格柵具體要求采取必要的措施以***設備***運行。
（2）焊接后的格柵機架應為一剛性整體，應有足夠的強度和剛度，在1.0米水位差的工況下不發生扭曲變形現象。
（3）機架的兩側與格柵井之間留有間隙，通過機架的兩側橡膠封板來防止漂浮垃圾通過。
（4）機架二側應設置安裝連接支座，與基礎平臺之間通過安裝槽鋼聯接。安裝槽鋼的上端與機架用螺栓連接，下端在調整機架兩側與格柵井之間間隙相等后，與基礎預埋鋼板進行現場焊接，當起吊格柵時，只須拆下安裝槽鋼與機架間的螺栓即可。
回轉式格柵除污機牽引鏈及鏈輪
（1）用于傳動的牽引鏈應采用ASTM316不銹鋼制造，鏈應有足夠的斷面尺寸，牽引鏈破斷強度應不小于牽引力的5倍。
（2）傳動用的牽引鏈輪及導向輪，分別置于機架兩側的上部和下部，牽引鏈輪及導向輪導向裝置全部采用ASTM304不銹鋼制造，水下導向滾輪的形式，在結構上應有可靠的設施防止柵渣等污物的纏繞。
