管桁架的結構優勢： 管桁架與傳統的開口截面鋼桁架相比，管桁架結構截面材料繞中和軸較均勻分布，使截面同時具有良好的抗壓和抗彎扭承載能力及較大剛度，不用節點板，構造簡單。重要的是管桁結構外形美觀，便于造型有一定裝飾效果。管桁架結構整體性能好，扭轉剛度大且外表美觀，制作、安裝、翻身、起吊都比較容易；由冷彎薄壁型鋼制作的鋼管屋架，具有結構輕、剛度好、節省鋼材，并能充分發揮材料強度等優點，尤其是在由長細比控制的壓桿及支撐系統中采用更為經濟。目前采用這種結構的建筑物基本屬于公共建筑。該結構具有造型美觀，可建成平板形、圓拱形、任意曲線形、制作安裝方便、結構穩定性好、屋蓋剛度大、經濟效果好等特點。

管桁架結構如何設計合理？ 一、管桁架加工廠：桁架截面尺寸變化對其內力的影響 對于空間三角形鋼管桁架，可以先確定截面高度，然后再根據上弦寬度和節間長度從而確定橫截面形狀。當上弦的寬度改變時，弦的內力可以基本保持不變，但是腹板和跨度的撓度會發生很大變化。 二、管桁架加工廠：管桁架結構的受力特點 該設備的受力特點：管桁架結構設計是由圓桿件在端部互相連接構成?？臻g三角形鋼管桁架在受到豎向的荷載力作用的時候，會表現出腹桿抗剪、弦桿抗彎的受力機理。截面的高度是影響弦桿軸力的主要因素。 三、管桁架加工廠：管桁架結構的計算方式 管桁架結構的內力和位移計算應在重力和風荷載的作用下進行。應根據具體情況計算地震，溫度變化，支座沉降以及建筑安裝荷載作用下的位移和內力。內力和位移可以根據空間桿系統的彈性理論和有限元方法來計算。管桁架結構經位移和內力計算后設計。如果桿的截面需要做出一定的調整，則應進行重新設計從而滿足設計的要求。在單次地震作用下，計算頻繁地震的影響時，可以采用振興分解反應譜法，對復雜的或者跨度比較大的結構應采用時程分析從而作為補充計算。

桁架是指由桿件在端部相互連接而組成的格子式結構，管桁架結構也稱鋼管桁架結構、管桁架、管結構，是指桿件均為圓或方管桿件的桁架結構。與一般桁架的區別在于連接節點的方式不同，管桁架結構在節點處采用桿件直接焊接的相貫節點(或稱管節點)。相貫節點處，只有在同一軸線上的兩個主管貫通，其余桿件(即支管)通過端部相貫線加工后，直接焊接在貫通桿件(即主管)的外表，非貫通桿件在節點部位可能有一定間隙(間隙型節點)，也可能部分重疊(搭接型節點)。

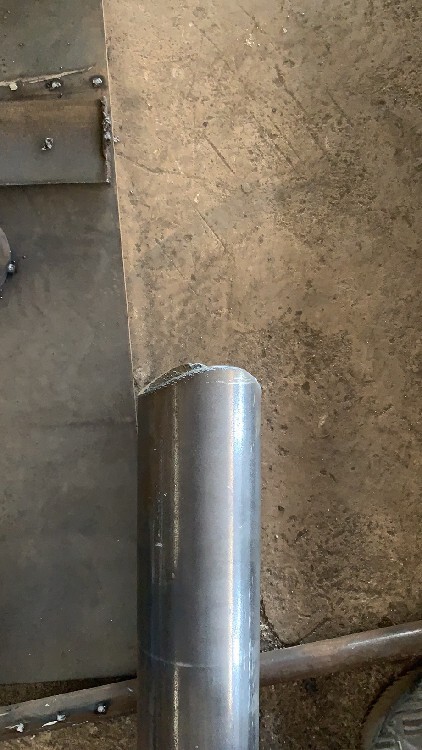

管桁架結構中的桿件均在節點處采用焊接連接，而在焊接之前，需預先按將要焊接的各桿件焊縫形狀進行腹桿及弦桿的下料切割，這就需要對腹桿端頭進行相貫線切割及弦桿的開槽切割。由于桁架結構中各桿件與桿件之間是以相貫線形式相交，桿件端頭斷面形狀比較復雜，因此在實際切割加工中一般采用機械自動切割加工和人工手工切割加工兩種方法進行加工。 廣東某多功能體育館管桁架結構，該工程主要由體育館、訓練館和會展中心功能區組成，是承辦2010年第13屆省運會藝術體操、跆拳道等比賽項目的場館，場館內設計座位數2802席。屋蓋的平面為橢圓形，平面尺寸大約為98mx133m，外挑6.5m，屋面實際跨度85m。屋蓋由正交立體三角桁架組成，其中短向?yàn)榛⌒稳橇Ⅲw桁架，長向?yàn)橹本€三角立體桁架，桁架高度均為3m，長向和短向的立體桁架軸線間距約9mx11m。 整個屋蓋結構為沿長短軸雙軸對稱的結構，支承于箱形立體桁架上，箱形立體桁架支承于由32個混凝土柱及屋蓋內部四個框架柱上升起的傘形斜柱上。主桁架與邊桁架及部分支撐節點采用了鑄鋼件。 主桁架跨度79.7m，單榀重23.38t。整個桁架鋼管種類有15種，鋼管規格為中245x20，小規格中60x4。

管桁架結構優點： (1)節點形式簡單。結構外形簡潔、流暢，結構輕巧，可適用于多種結構造形。 （2）剛度大，幾何特性好。鋼管的管壁一般較薄，截面回轉半徑較大，故抗壓和抗扭性能好。 (3)施工簡單，節省材料。管桁結構由于在節點處摒棄了傳統的連接構件，而將各桿件直接焊接，因而具有施工簡單、節省材料的優點。 (4)有利于防銹與清潔維護。鋼管和大氣接觸表面積小，易于防護。在節點處各桿件直接焊接，沒有難于清刷、油漆、積留濕氣及大量灰塵的死角和凹槽，維護更為方便。管形構件在全長和端部封閉后，內部不易生銹。 (5)圓管截面的管桁架結構流體動力特性好。承受風力或水流等荷載作用時，荷載對圓管結構的作用效應比其他截面形式結構的效應要低得多。

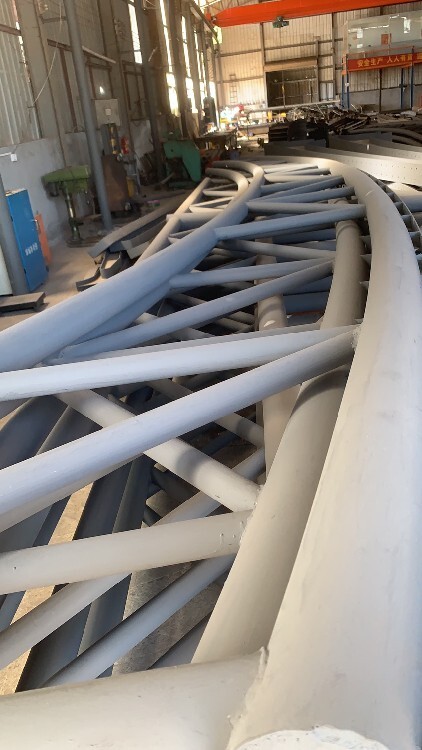

管桁架的現場拼裝 [提示] 在規劃拼裝場地時，應綜合考慮吊車開行路線、電器設備布置、吊裝順序等因素綜合選定場地位置。 [相關知識] 主桁架是指主要承受屋面及施工荷載的桁架；次桁架指在另一個方向?yàn)橹麒旒芴峁﹤?cè)向支撐和保持結構不變性的桁架。 管桁架現場拼裝的主要順序?yàn)椋褐翁ゼ苣５幕A(chǔ)施工——胎架制作——脂架尺寸、拱度，水平度、穩定性校核→單段桁架起吊就位→桁架整體拼裝定位→校正→檢驗→對接焊縫焊接→超聲波探傷檢測→焊后校正→檢查驗收→涂裝→檢驗合格→吊入場地。
