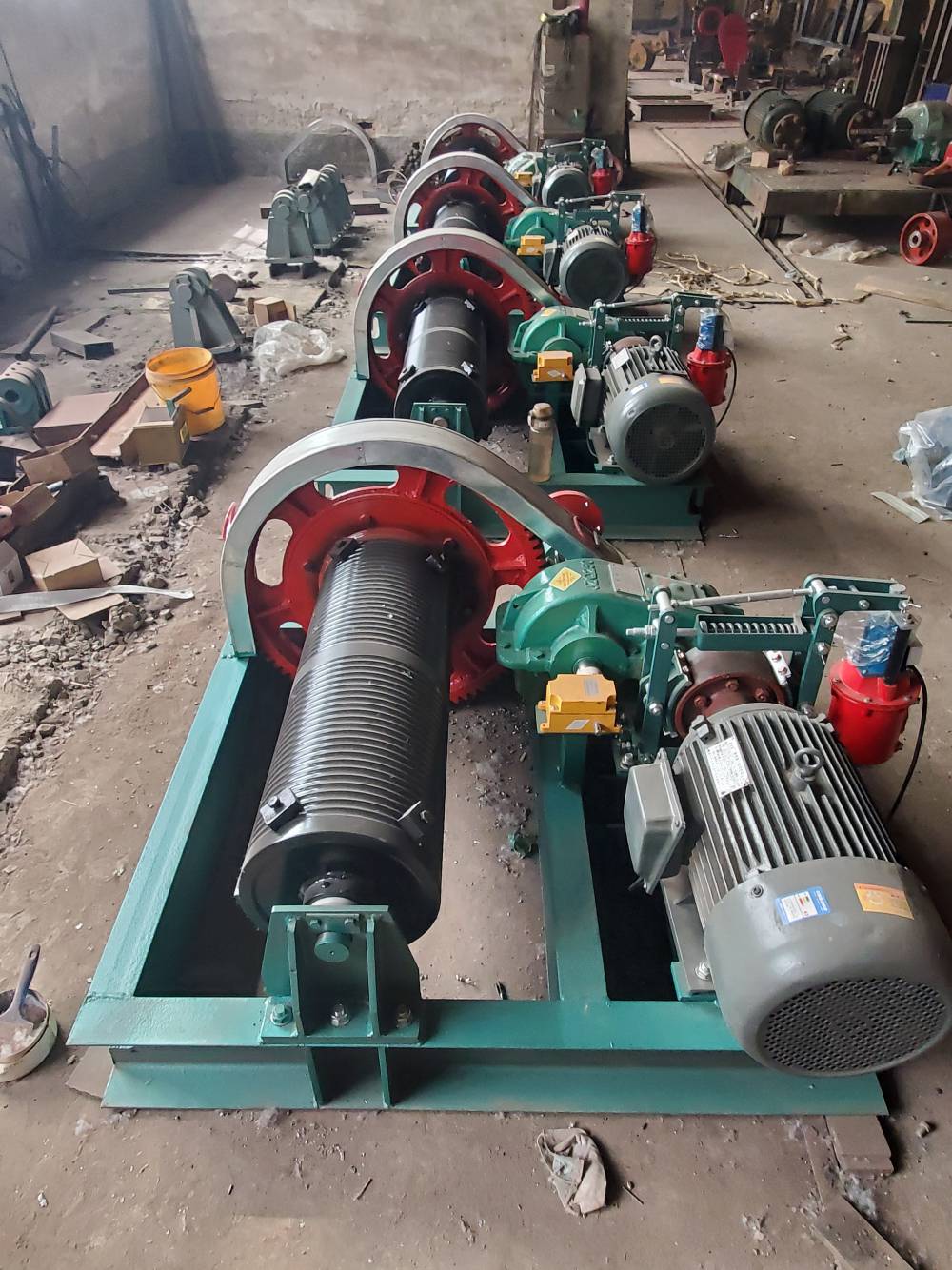

泵站 河道QPQ-2X10T 高揚程卷揚式啟閉機 QPQ型15噸卷揚式啟閉機

 本系列啟閉機可分為單吊點和雙吊點兩種,啟門力QPQ、QPG、QPT型為50kN-2500kN;QPT型為50kN-1250kN,供用戶選用。

1、本系列產品型號說明。
2、QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定系列選定。
3、QPQ QPK QPT QPG系列啟閉機不能做也合斜吊運行。
4、QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度1550~1700N/mm2。鋼絲繩隨機供應,常規每單機供40m。
5、啟閉機設有上下行程限位開關作極限保護運行。
6、啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
7、啟閉機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。
8、閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
9、QPK系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。
10、啟閉機啟門高度;用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離,有拉桿時則銷軸中心應為*位置一節的上軸孔中心。
11、啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。
12、用戶特殊要求雙方可協商解決。
13、隨機供應的電氣控制系統為單機單控。
14、用戶選購件名錄(另外計價):
    a、用戶提出特殊電控系統
    b、手搖機構
    c、機構工作級別為Q3-中,Q4-重時(增加的費用)
    d、非本公司常規配置的過載保護及高度顯示裝置及其他附加要求
    e、加長部分鋼絲繩(單機超過40m時)
    f、用戶提供圖紙與本公司比較,增加的材料部分及選用的性裝置部分
15、本系列啟閉機技術參數,如有變更,恕不另行通知,以公司*資料為準。
16、設備重量僅供需方設計時參考,不作為用戶收貨依據。
成交記錄
固定卷揚啟閉機的組成結構有:機架、鋼絲繩、滑輪、卷筒、聯軸器







3、當啟閉機運轉時,操作人員不得離開現場,發現問題立即停機。
4、對機器進行維修時,清除載荷。

5、在使用時,需隨時由注油孔注入潤滑油,要經常保持足夠的潤滑油,螺桿要定期清除油垢,涂護新油,以防銹蝕

單吊點卷揚式啟閉機保養:

1、操作人員掌握啟閉機的結構、性能與操作方法,并有一定的機械知識,以確保機器的正常運轉,

2、操作前,對起閉機進行全面檢查,個部位潤滑情況是否良好,螺栓有無松動。電動啟閉時檢查電源線路是否接通,開關是否良好,

3、電動運轉時,操作人員不得離開現場,發現問題立即停機,
4、起閉機維修時,清除載荷,
5、在使用時,需隨時由注油孔注入潤滑油,要經常保持足夠的潤滑油,螺桿要定期清除油垢,涂護新油,以防銹蝕

QPQ型、QPK型、QPT型、QPG型系列啟閉機不能做斜吊運行。
QPQ型、QPK型、QPT型、QPG型系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度1550--1700N/mm2.鋼絲繩隨機供應,常規每單機供應40m。
啟閉機設有上下行程限位開關作極限保護運行。
啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
啟閉機機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。
閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
QPK型系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。
啟閉機啟門高度:用戶應提供參數值或給出閘門銷軸中心致啟閉機底座距離,有拉桿時則銷軸中心應為*位置一節的上軸孔中心。
啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。
用戶特殊要求雙方可協商解決。
隨機供應的電氣控制系統為單機單控。
用戶選購件名錄(另外計價):
用戶提出特殊電控系統;
