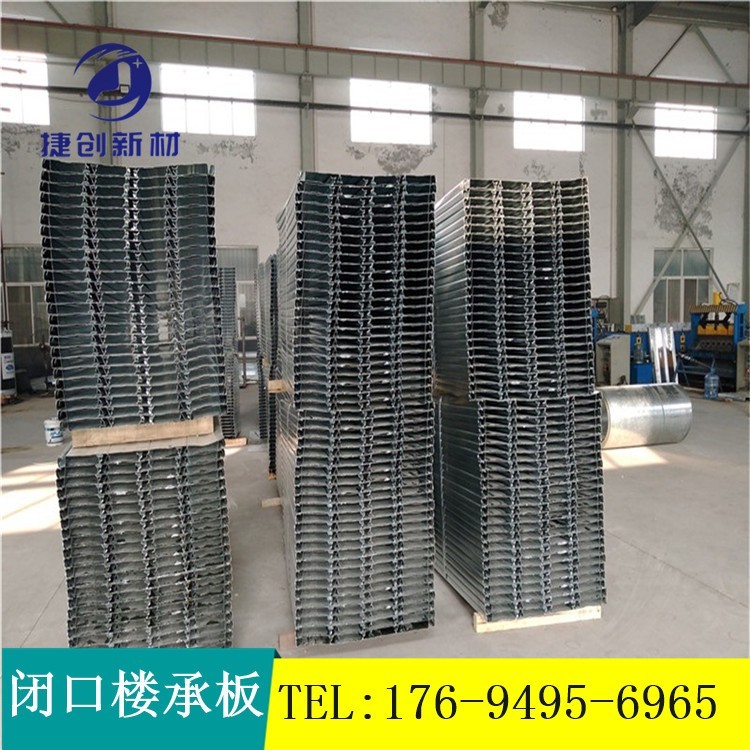

工藝輥壓成型厚度范圍0.6-1.2mm實用寬度600mm展寬1m峰距200mm峰高48mm承重板型號YXB48-200-600材料熱浸鍍鋅鋼卷類別閉口組合樓承板默認牌號DX51D+Z40

樓承板模板系統是將混凝土樓板中的鋼筋與施工模板組合為一體，組成一個在施工階段能夠承受濕混凝土自重及施工荷載的承重構件，并且該構件在施工階段可作為鋼梁的側向支撐使用。在使用階段，鋼筋桁架與混凝同工作，承受使用荷載。

樓承板的施工工藝下道工序綁扎鋼筋與澆筑混凝土?xí)r應留派專人對鋪設的樓承板加強維護。
1、先在鋪板區彈出鋼梁的中心線，主梁的中心線是鋪設樓承板固定位置的控制線。由主梁的中心線控制樓承板搭接鋼梁的搭接寬度，并決定樓承板與鋼梁熔透焊接的焊點位置。次梁的中心線將決定熔透焊栓釘?shù)暮附游恢?。因樓承板鋪設后難以觀測次梁翼緣的具體位置，故將次梁的中心線及次梁翼緣寬度返彈在主梁的中心線上，固定栓釘時應將次梁的中心線及次梁翼緣寬度再返彈到次梁面上的樓承板上；
2、在堆料場地將樓承板分層分區按料單清理出，并編號，區分清楚層、區、號，用記號筆標明，并準確無誤地運至施工部位；
3、吊運時采用軟吊索，以樓承板板材整體不變形、局部不卷邊。鋼結構設計多層的一般采用3層一節柱安裝工藝，（單層的就不用多說了）安裝樓承板時與鋼結構柱梁同步施工，至少應相差3層。因此樓承板吊運時只能從上層的梁柱間穿套，而起重工應分層在梁柱間控制；
4、采用等離子切割機或剪板鉗裁剪邊角，裁切放線時富余量應控制在5范圍內，澆筑混凝土?xí)r應采取措施，防止漏漿；
5、樓承板與樓承板側板間連接采用咬口鉗壓合，使單片樓承板間連成整板。先點焊樓承板側邊，再固定兩端頭，后采用栓釘固定；
6、加強混凝土養護。

樓承板的施工工藝下道工序綁扎鋼筋與澆筑混凝土?xí)r應留派專人對鋪設的樓承板加強維護。具體的做法法是：
1、先在鋪板區彈出鋼梁的中心線，主梁的中心線是鋪設樓承板固定位置的控制線。由主梁的中心線控制樓承板搭接鋼梁的搭接寬度，并決定樓承板與鋼梁熔透焊接的焊點位置。次梁的中心線將決定熔透焊栓釘?shù)暮附游恢?。因樓承板鋪設后難以觀測次梁翼緣的具置，故將次梁的中心線及次梁翼緣寬度返彈在主梁的中心線上，固定栓釘時應將次梁的中心線及次梁翼緣寬度再返彈到次梁面上的樓承板上；
2、在堆料場地將樓承板分層分區按料單清理出，并編號，區分清楚層、區、號，用記號筆標明，并準確無誤地運至施工部位；
3、吊運時采用軟吊索，以樓承板板材整體不變形、局部不卷邊。鋼結構設計多層的一般采用3層一節柱安裝工藝，（單層的不用多說了）安裝樓承板時與鋼結構柱梁同步施工，至少應相差3層。因此樓承板吊運時只能從上層的梁柱間穿套，而起重工應分層在梁柱間控制；
4、采用等離子切割機或剪板鉗裁剪邊角，裁切放線時富余量應控制在5mm范圍內，澆筑混凝土?xí)r應采取措施，防止漏漿；
5、樓承板與樓承板側板間連接采用咬口鉗壓合，使單片樓承板間連成整板。先點焊樓承板側邊，再固定兩端頭，后采用栓釘固定；
6、加強混凝土養護。

樓承板規格：
樓承板型材厚0.8mm、1.0mm、1.2mm寬688mm~940mm，高5 1 mm ~76mm.工程樓面樓承板與鋼筋混凝土結構共同作用，系復合結構。樓承板鋪設與鋼梁連接，板端頭與鋼梁熔透點焊，中間采用栓釘與鋼梁穿透熔焊；樓承板間用夾緊鉗咬合壓孔連接；堵頭用鍍鋅堵頭板與樓承板及鋼梁點焊。如果是帶弧形區樓承板異型裁切采用等離子切割機切割，其切口光滑，表面鍍鋅層完整。

樓承板適應主體鋼結構快速施工的要求,能夠在短時間內提供堅定的作業平臺,并可采用多個樓層鋪設壓型鋼板,分層澆筑混凝土板的流水施工。

樓承板配筋標準：
1、在規劃制作過程中，需求進步組合樓承板正截面承載力時，可在樓承板板底沿順肋方向裝備附加的抗拉鋼筋，鋼筋保護層厚度不該小于15mm；
2、組合樓承板不要運用鋼板外表沒有壓痕的光面開口型的樓承板，假如有必要運用的話，要沿著筆直肋的方向放上橫向鋼筋，焊接到壓型鋼板的上翼邊際方位上。假如是有橫向抗剪鋼筋的樓承板，它的剪切粘接系數要按實驗斷定；
3、假如有較大的會集負載效果的當?shù)匾派蠙M向鋼筋，而且該鋼筋的截面面積不能小于樓承板肋以上的混凝土面積的0.2%，延伸寬度不能小于會集荷載散布的有用寬度，鋼筋距離要小于150mm，直徑不能小于6mm；
4、組合樓承板支座處結構鋼筋及板面溫度筋裝備應契合現行標準《混凝土結構規劃標準》G010的有關規定。
修建鋼結構樓承板截面配筋有以下幾種方式：
(1)、壓型鋼板能夠滿意受彎承載力時，正彎矩區能夠不必配有鋼筋，能夠在適合的方位上放溫度抗裂鋼筋。
(2)、假如壓型鋼板不能夠滿意受彎承載力，那么要在正彎矩處放受力鋼筋。
(3)、假如樓承板內接受的拉力過大，能夠?qū)謇唔敺派箱摻罹W(wǎng)片。
