鋼管桁架結構的線條流暢，體形優美，易于實現建筑設計的藝術追求，因此鋼管桁架在建筑中得到廣泛的應用。某項目的空間彎扭管桁架結構，根據管桁架結構的特點、吊裝設備的起重能力，劃分為片狀吊裝單元。為減少高空散件的拼裝工作量，桁架分為片單元在廠內拼裝焊接成型，然后運至現場分片安裝。

管桁架的優點 鋼管結構因其具有優外觀、合理的受力特點以及的經濟性，在現代工業廠房、倉庫、體育館、展覽館、會場、航站樓、車站及辦公樓、商住樓、賓館等建筑中得到了廣泛的應用，如上海體育場、上?？萍汲恰⒍紮C(jī)場新航站樓、廣州新白云及長航站樓、廣州國際會展中心、上海新國際博覽中心、南京國際會展中心、南京體育場、江蘇省南通市體育會展中心等大型工程中均采用了鋼管結構。工程實際表明，鋼管結構既可以很好地滿足建筑要求，又能夠使結構達到安全、適用、經濟等性能指標，符合鋼結構的設計觀念。

管桁架制作工藝規程適用于大型體育場館、公共建筑和各種用圓管、矩管作為骨架構成各類形狀的空間結構的建筑物以及構筑物。管桁架制作使用的管材、板材、焊材、鑄鋼，除材料牌號、型號規格和質量等級應符合相應設計文件的要求外還符合相關規定。

管桁架的工藝原理： 鋼構件將在工廠內分段制作，然后運至施工現場進行組裝成吊裝單元。為確保桁架拼裝質量，使分段桁架之間對接縫的吻合度，整體放樣、制作胎架。地面拼裝的質量好壞將直接影響高空分段拼裝的質量，測量工作的質量是鋼桁架拼裝的要關鍵工作，測量驗收應貫穿各工序的始末，對各工序的施工測量、跟蹤檢測全面方位進行監測。根據吊機的起重性能，盡量將桁架在地面擴大拼裝單元，減少高空作業量，既可以減小高空作業的風險，又能使工程質量得到。合理的選擇吊點，減少桁架在整體吊裝過程中的變形。

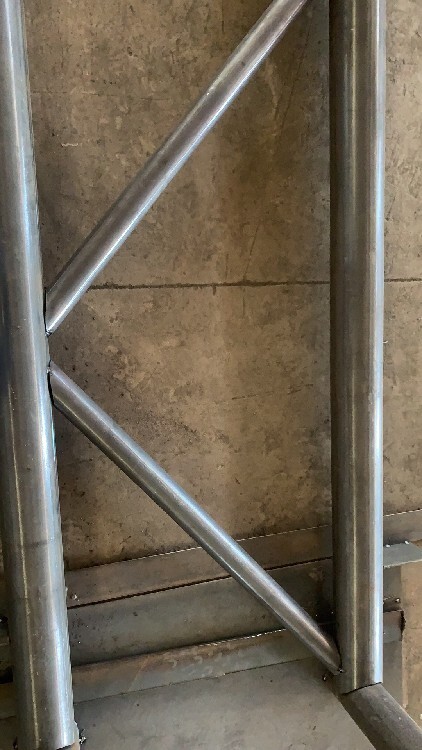

桁架是指由桿件在端部相互連接而組成的格子式結構，管桁架結構也稱鋼管桁架結構、管桁架、管結構，是指桿件均為圓或方管桿件的桁架結構。與一般桁架的區別在于連接節點的方式不同，管桁架結構在節點處采用桿件直接焊接的相貫節點(或稱管節點)。相貫節點處，只有在同一軸線上的兩個主管貫通，其余桿件(即支管)通過端部相貫線加工后，直接焊接在貫通桿件(即主管)的外表，非貫通桿件在節點部位可能有一定間隙(間隙型節點)，也可能部分重疊(搭接型節點)。

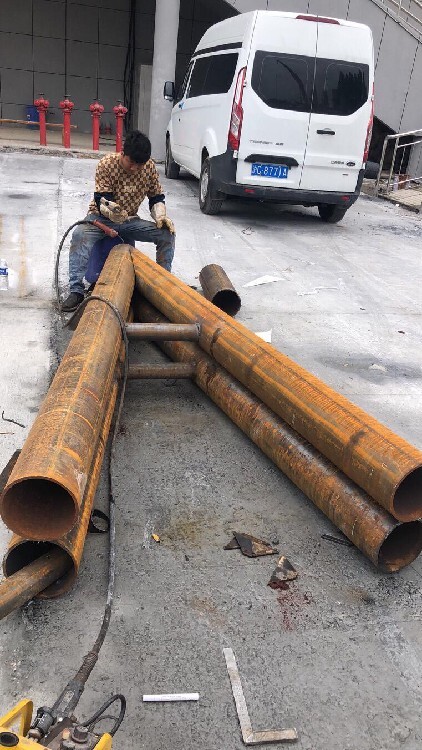

管桁架結構中的桿件均在節點處采用焊接連接，而在焊接之前，需預先按將要焊接的各桿件焊縫形狀進行腹桿及弦桿的下料切割，這就需要對腹桿端頭進行相貫線切割及弦桿的開槽切割。由于桁架結構中各桿件與桿件之間是以相貫線形式相交，桿件端頭斷面形狀比較復雜，因此在實際切割加工中一般采用機械自動切割加工和人工手工切割加工兩種方法進行加工。 廣東某多功能體育館管桁架結構，該工程主要由體育館、訓練館和會展中心功能區組成，是承辦2010年第13屆省運會藝術體操、跆拳道等比賽項目的場館，場館內設計座位數2802席。屋蓋的平面為橢圓形，平面尺寸大約為98mx133m，外挑6.5m，屋面實際跨度85m。屋蓋由正交立體三角桁架組成，其中短向?yàn)榛⌒稳橇Ⅲw桁架，長向?yàn)橹本€三角立體桁架，桁架高度均為3m，長向和短向的立體桁架軸線間距約9mx11m。 整個屋蓋結構為沿長短軸雙軸對稱的結構，支承于箱形立體桁架上，箱形立體桁架支承于由32個混凝土柱及屋蓋內部四個框架柱上升起的傘形斜柱上。主桁架與邊桁架及部分支撐節點采用了鑄鋼件。 主桁架跨度79.7m，單榀重23.38t。整個桁架鋼管種類有15種，鋼管規格為中245x20，小規格中60x4。
