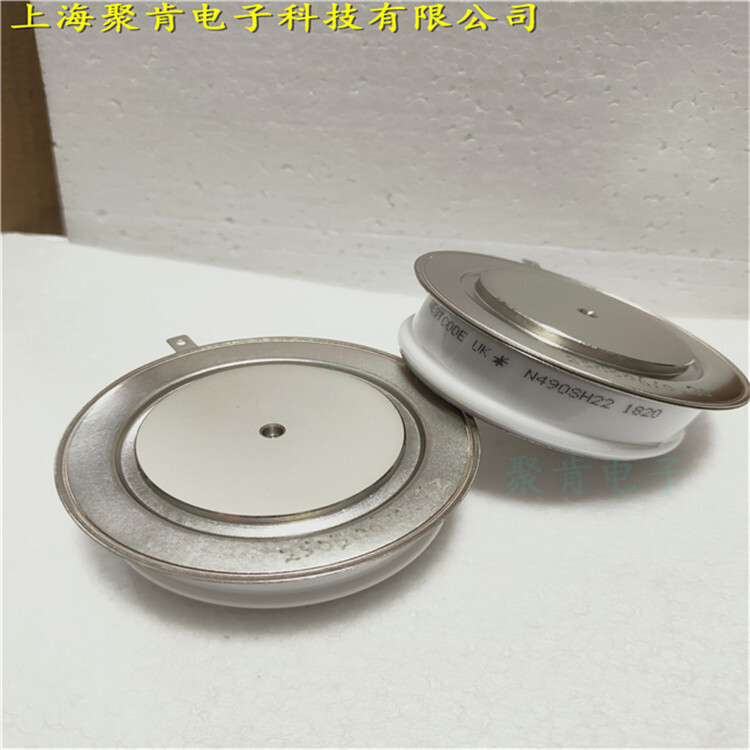

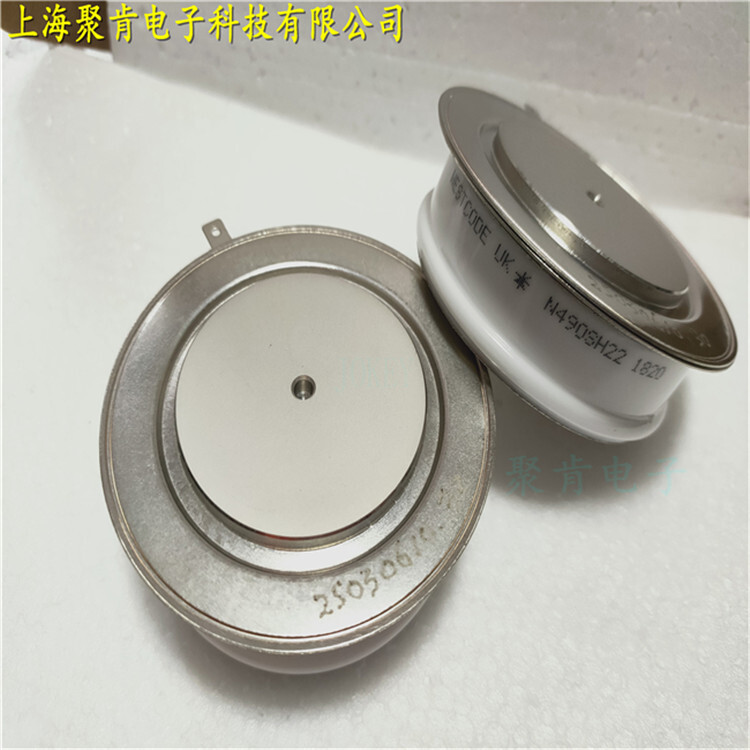

銷售進口普拉動平板可控硅T820-200-24晶閘管

可控硅使用注意事項：

1、外加電壓極性要正確，即陽極到陰極之間加正向電壓，控制極到陰極之間也加正向電壓；

2、為了可控硅安全工作，應選擇額定耐壓為實際工作電壓的2~3倍，正向平均電流為實際工作電流的1.5~@倍的管子；

3、為了可控硅可靠地導通．應盡量用大的觸發電壓和觸發電流，因眺電壓、電流較大可以相應降低可控硅的轉折導通電壓。比如額定觸發電壓為2.5V的，可使用4.5V以上的電壓，但為防止PN結燒毀．—般以不超過10V為好；

4、焊接或緊固可控硅時，電氣接觸良好，否則因側啪接觸電阻就會引起很大的功率消耗；

5、可控硅的保護方法：一是散熱，可控硅是大功率器件，散熱是一個的問題，規定20A以下的可控硅靠自身散熱器自然散熱，20A以上的大電流可控硅則強迫冷卻，其方法有風冷和水冷散熱。二是過流保護，雖然在選擇可控硅時已留有余量，但也可能出現超過額定值的情況，為此可在可控硅陽極或陰極串聯一個熔斷器，應選快速熔斷器，如RSL、RSO、RSS等型號；

6、可控硅損壞后的修理：如果是可控硅性能變壞引起誤導通，造成電器工作時好時壞，只要確認其它元件無問題，則可暫時拆去可控硅不用，待買到同型號可控硅時再捍上使用；根據可控硅的結構特點和原理，可用合適參數的三極管組成復合管代用；可以選擇同型號或相同參數(正反向重復峰值電壓、額定正向平均電壓、控制極觸發電壓和電流)的可控硅代換，各種型號的進口可控硅均可用國產可控硅代換，代換時要注意外形尺寸相近，以便安裝。

可控硅是一種大功率電器元件，也稱晶閘管。它具有體積小、、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。可控硅的特性：常用的有阻容移相橋觸發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路等等。

可控硅的用途：

1、小功率塑封雙向可控硅通常用作聲光控?zé)艄庀到y(tǒng)。額定電流：IA小于2A；

2、大；率塑封和鐵封可控硅通常用作功率型可控調壓電路。像可調壓輸出直流電源等等；

3、大功率高頻可控硅通常用作工業中；高頻熔煉爐等；

可控硅從外形主要有螺旋式、平板式和平底式三種，螺旋式的應用較多?？煽毓栌腥齻€(gè)電極：陽極、陰極和控制極。它有管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN結。可控硅和只有一個PN結的硅整流二極度管在結構上迥然不同?？煽毓璧乃膶咏Y(jié)構和控制極的引用，為其發揮“以小控大”的控制特性奠定了基礎。在應用可控硅時，只要在控制極加上很小的電流或電壓，就能控制很大的陽極電流或電壓。電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

可控硅的工作原理：

1、雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點；

2、雙向可控硅除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，它的型號，在我國一般用“3CTS”或“KS”表示；

3、用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列就可以工作。

可控硅的主要作用：

1、普通晶閘管基本的用途就是可控整流。以簡單的單相半波可控整流電路為例，在正弦交流電壓U2的正半周期間，如果VS的控制極沒有輸入觸發脈沖Ug，VS仍然不能導通，只有在U2處于正半周，在控制極外加觸發脈沖Ug時，晶閘管被觸發導通；

2、通過改變控制極上觸發脈沖Ug到來的時間，就可以調節負載上輸出電壓的平均值UL。在電工技術中，常把交流電的半個周期定為180°，稱為電角度。這樣，在U2的每個正半周，從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α；在每個正半周內晶閘管導通的電角度叫導通角θ；

3、α和θ都是用來表示晶閘管在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或?qū)ń铅龋淖冐?fù)載上脈沖直流電壓的平均值UL，實現了可控整流。

可控硅又叫晶閘管。自從20世紀50年代問世以來已經發展成了一個大的家族，它的主要成員有單向晶閘管、雙向晶閘管、光控晶閘管、逆導晶閘管、可關斷晶閘管、快速晶閘管，等等。今天大家使用的是單向晶閘管，也就是人們常說的普通晶閘管，它是由四層半導體材料組成的，有三個PN結，對外有三個電極：層P型半導體引出的電極叫陽極A，第三層P型半導體引出的電極叫控制極G，第四層N型半導體引出的電極叫陰極K。從晶閘管的電路符號可以看到，它和二極管一樣是一種單方向?qū)щ姷钠骷?，關鍵是多了一個控制極G，這就使它具有與二極管完全不同的工作特性。

可控硅的主要工作特性：

為了能夠直觀地認識可控硅的工作特性，大家先看這塊示教板(圖)。可控硅VS與小燈泡EL串聯起來，通過開關S接在直流電源上。注意陽極A是接電源的正極，陰極K接電源的負極，控制極G通過按鈕開關SB接在3V直流電源的正極(這里使用的是KP5型可控硅，若采用KP1型，應接在1.5V直流電源的正極)?？煽毓枧c電源的這種連接方式叫做正向連接，也就是說，給可控硅陽極和控制極所加的都是正向電壓。現在我們合上電源開關S，小燈泡不亮，說明可控硅沒有導通；再按一下按鈕開關SB，給控制極輸入一個觸發電壓，小燈泡亮了，說明可控硅導通了。這個演示實驗給了我們什么啟發呢；

這個實驗告訴我們，要使可控硅導通，一是在它的陽極A與陰極K之間外加正向電壓，二是在它的控制極G與陰極K之間輸入一個正向觸發電壓?？煽毓鑼?dǎo)通后，松開按鈕開關，去掉觸發電壓，仍然維持導通狀態。
