使用條件
GGD開關柜
1、周圍空氣溫度不+40℃，不低于-5℃，24h內平均溫度不得+35℃戶內安裝使用，使用地點的海拔不得超過2000m；
2、周圍空氣相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕高（如+20℃時為90°應考慮到由于溫度的變化可能會偶然產生凝露的影響）；
3、設備安裝時與垂直面的傾斜度不超過5°；
4、設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到不應有腐蝕的場所。

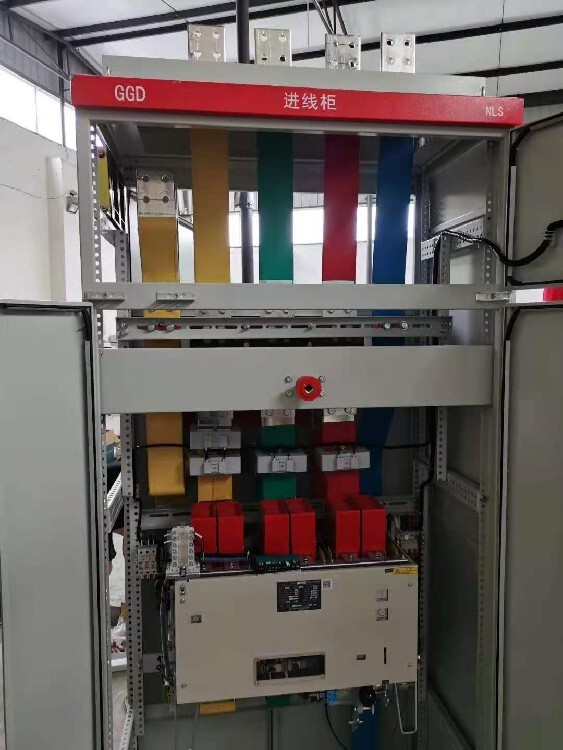

什么是GGD低壓配電柜？GGD低壓開關柜是一種GGD型交流低壓配電柜子，用以固定不動布線低壓配電柜，區別為GGD1、GGD2、GGD3三種類，按段電流量能力不一樣。

GGD低壓配電柜產品描述：

GGD型交流低壓固定式開關柜適用于發電廠、點電站、工礦等電力企業用戶作為交流50HZ額定工作電壓400v的配電系統作為動力、照明及電能轉換、分配與控制之用。

GGD柜體采用固定柜形式，產品具有分段能力高、動熱穩定性好、電氣方案靈活、組合方便、實用性強、結構新穎、防護等級高等特點，既縮短了生產周期，提高了效率，有節約了社會資源，可以用作低壓成套開關設備的更新?lián)Q代產品使用。

開關柜的外殼通常采用金屬材質，具有良好的防護性能，能夠有效地防止人員觸電和設備損壞。同時，開關柜還配備了各種儀表和指示燈，方便操作人員對電力系統的運行狀態進行實時監測。在開關柜的設計和制造過程中，需要充分考慮安全性、可靠性和可維護性。例如，采用防火材料、接地保護等措施來確保設備和人員的安全；選用的電器元件，以提高設備的可靠性；設計合理的結構和布局，方便設備的安裝、調試和維護。

GCK、GCS、MNS是低壓抽出式開關柜；GGD、GDH、PGL是低壓固定式開關柜；XZW綜合配電箱；ZBW箱式變電站；XL、GXL低壓配電柜、建筑工地箱；JXF電器控制箱；PZ20、PZ30系列終端照明配電箱；PZ40、XDD（R）電表計量箱。

低壓配電柜的作用

（1）便于合理配置電源。

（2）當線路出現故障時，有利于控制故障范圍也方便快速找出故障點及時加以排除。

（3）便于分片安排線路檢修，而無須大面積的停電。

（4）配電柜內方便放置各種保護設備如防止短路的熔斷器（保險絲），防止過載的空氣開關等。

低壓配電柜的組成

（1）配電柜內主要有：接線端子、各種刀閘、保護設備（空氣開關、熔斷器之類）、測量設備（電壓表、電流表、周波表等）計量設備（有功、無功功率表）。

（2）低壓配電柜的種類很多，元器件有很大不同，以動力柜為例，從上到下：刀開關、電流互感器、空氣開關、各支路空開。如果直接控制用電負荷，在支路空開下還有接觸器、熱繼電器、支路電流互感器。當然還有電流表、電壓表、電壓轉換開關、指示燈。

GGD是固定柜，固定柜是不說模數的（只有抽屜柜或固定分隔柜用模數來表示，這個后面再說），GGD交流低壓開關柜具有機構合理，安裝維護方便，防護性能好，分?jǐn)嗄芰Ω叩葍?yōu)點，缺點是回路少，單元之間不能任意組合且占地面積大，不能與計算機聯絡。
