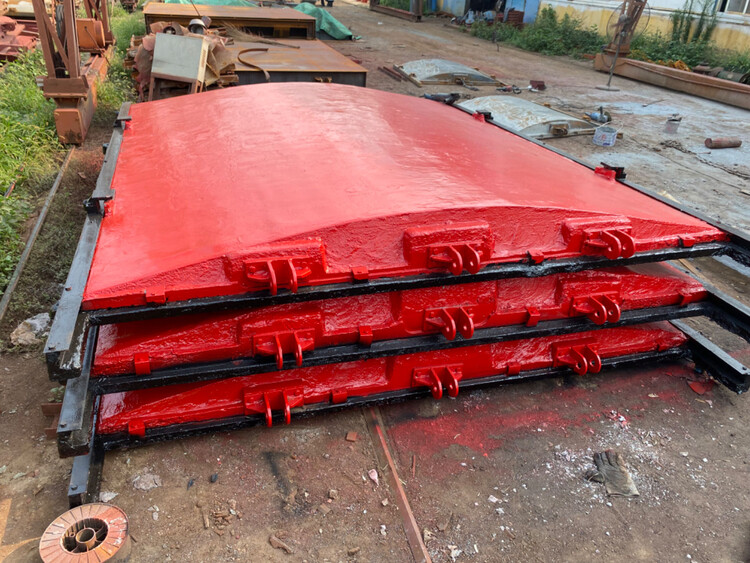

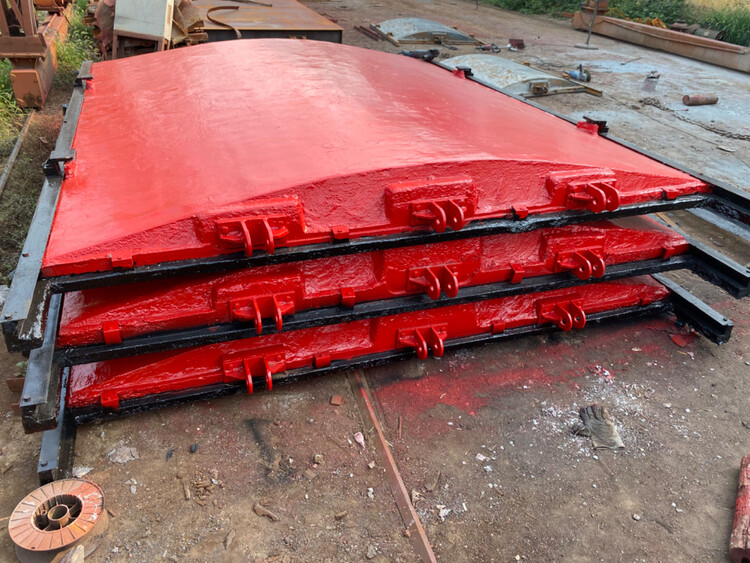

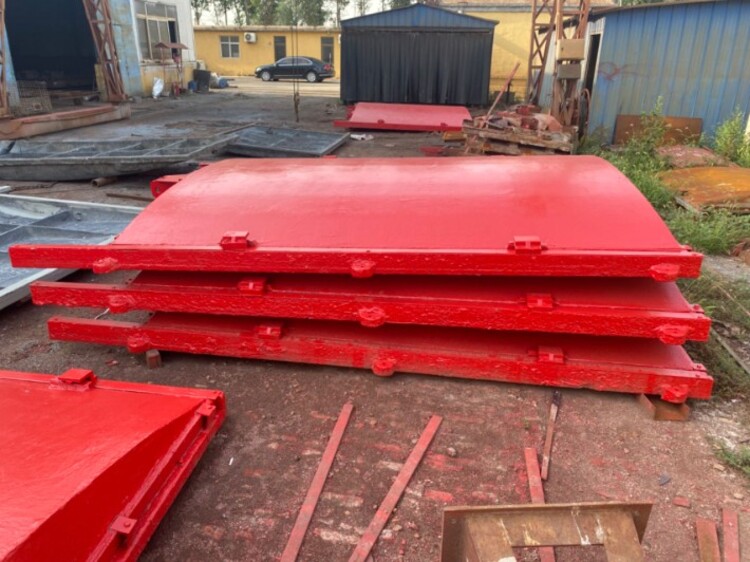

慶陽1.8米PGZ鑄鐵閘門 慶陽 yz型鑄鐵鑲銅閘門

鑄鐵閘門裝置與調試

1． 裝置前，要首要查看豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘口）的銜 接螺絲，能否在運送裝卸中惹起松動，它們的接茬處能否錯牙，要調整成一個平面，然后上 緊螺栓。

2． 裝置時，將閘口全體豎入閘槽，在兩頭立框的下面墊上調整墊塊（禁止墊下橫梁） ，兩 立框用手動葫蘆和斜拉立穩，將閘口找直找平，各地腳孔內串上地腳螺栓，支好盒子進行一 期澆注，注重混凝土不能埋上閘框，使閘框底平面貼在水泥墻上，當混凝土凝結后，再對閘 框進行調整，擰緊地腳螺栓，對閘口進行調整時，在閘口背面的閘板和閘框的封水處，用塞尺對四周進行空隙丈量，如有大于0.3mm的當?shù)兀谠撎庨l框與混凝土墻間強塞鐵片，消除空隙，然后調整至四周空隙都在0.3mm以下，再進行二期澆注，混凝土將閘框埋入二分 之一處為宜。

3． 澆注混凝土?xí)r，流進閘板、閘框、斜鐵、檔板間的灰漿應***鏟除，以避免灰漿凝結后 影響閘口啟閉。

4． 鏟除加固物。閘口出廠前，為使閘板、閘框貼合緊湊，裝置后削減空隙，2m以上的閘 口在上下橫框上裝置了4-6個勾板壓鐵，立框的檔板上增加了頂絲，注重在空隙調整后，將 勾板壓鐵和頂絲撤除，以便閘口啟閉。

慶陽1.8米PGZ鑄鐵閘門 慶陽 yz型鑄鐵鑲銅閘門

閘門預埋件安裝指導資料

1.埋件配合土建進度安裝按圖紙規定位置埋設埋件。 預埋在一期砼中的錨栓或錨板按設計圖樣制造由土建施工隊預埋。土建施工隊在砼開倉澆筑之前通知安裝施工隊對預埋的錨栓或錨板位置進行檢查、核對。

2.現場焊的連接制定穩妥的工藝措施并在焊接過程中隨時注意觀測變形情況以便及時采用矯正措施。門槽構件與一期混凝土中的預留插筋固定可以使用與預留插筋相同斷面的圓鋼加長連接。但加焊的錨筋不允許直接焊在門槽的主要構件上。埋件安裝調整好后將調整螺栓與錨栓或錨板焊牢確保埋件在澆筑砼過程中不發生變形或位移。

3.埋件安裝完畢后須對所有的工作表面進行清理門槽范圍內影響閘門安全運行的外露物清除干凈并對埋件的***終安裝精度進行復測

4.經復測檢驗合格后及時澆筑砼振搗時注意保護埋件。拆模后對埋件進行復測并做好記錄。所有門槽構件的工作面上的連接焊縫在安裝工作完畢、二期混凝土澆筑后仔細地進行打磨其表面光潔度須與焊接的構件一致。

5.安裝門槽時須對水封座板等對光潔度要求較高的部位進行必要的防護。安裝好的門槽除了主軌道軌面、水封座的表面外其余外露表面均應按有關施工圖紙或制造廠技術說明書的規定進行防腐處理。
