1.潛水式壓力變送器的概念及特殊功能應用介紹：
基本上，潛水式壓力變送器或液位探頭用于不同的浸入深度和高達數百米的填充高度。它們用于廣泛的不同介質， 因此提供IP68入口保護，在給定的測量深度內無限制浸入時間。上海自動化儀表四廠的潛水式壓力變送器的物理設計 針對浸入式應用中的靜水壓力測量要求進行了優化，并提供防水密封和介質阻力。

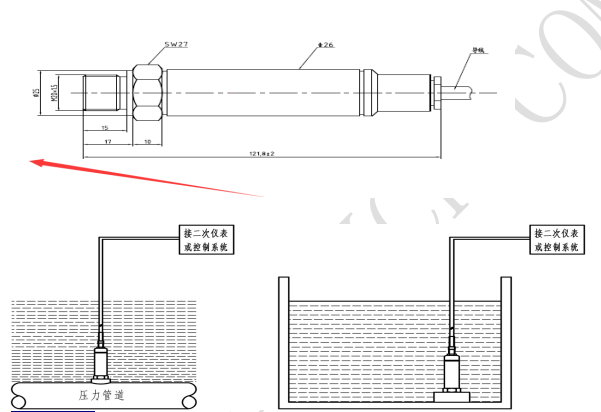

工作準則： 測量單元或潛水式壓力變送器的傳感器用于測量測量點處的靜水壓力。變送器中有一個隔膜用作壓力傳感器。即使在的條件惡劣的情況下，在測量臟污，含有顆?；蚶w維，含有磨料或污泥的介質時，液位探針的測量單元確保準確可靠的測量。我們將把這個變送器放在底部一個水箱，我們有一條電纜，直到水面。潛水壓力變送器將發送4-20毫安 信號對應的壓力。
要獲得有關壓力的信息，我們需要知道水箱的深度和長度電纜:
原則上，潛水式壓力變送器可分為五種不同的設計元件：傳感器或測量單元，電子器件，外殼，電纜入口和電纜本身。
2.電氣特點：
? 0….1600bar壓力范圍的測量 0
?多種工業標準信號輸出可選
?接線方式為連接器或直接引線
?可按要求增加調零調滿度功能
?多種壓力接口可選擇
3.技術規格：
量程選擇： | -100KPA-0，0~1Mpa.0~0.1MPa～80MPa |
綜合精度： | 0.1%FS（S）；0.25%FS（A）；0.5%FS(B) |
非線性值： | 滿量程的0.2%FS |
重得利性： | 滿量程的0.05% |
輸出信號： | 4-20mA（兩線制代碼2）； 0-10V（代碼3）；0-5V（三線制代碼4）； 4-20mA+HART（代碼5）；RS485（代碼6）； |
供電電壓： | 24(12~36)VDC (代碼E2) |
溫度范圍： | -20~80℃ 高溫情況根據客戶要求制作 |
補償溫度： | 0~65℃ |
過載壓力： | 150%FS |
響應時間： | ≤1ms（上升到90%FS） |
介質材料： | 壓力接頭材質為不銹鋼，外殼材質為不銹鋼或硬制鋁可選擇 |
防護等級： | 潛水級外殼防護IP68；防水格蘭出線， |
壓力連接： | G1/4, G1/2, 1/2NPT, 1/4NPT, M12*1.5等（可按客戶要求定制） |
零位滿度： | 可按要求增加此功能，有外調（分側調和頂調）和內調，尺寸有變化。 |
4.選型指南：
型號 | 量程 | 精度 | 輸出 | 螺紋 | 其它要求 |
MX-YL-01 | 50 | 0.25% | 4-20MA | G1/2 | 電纜5米代碼就是5 |
訂貨舉例： MX-YL-01-50Bar-A2-G1/2 | |||||
