品牌益礦科技鋼級S135鏈接方式螺紋長度1000--3000別名定向鉆桿

中心通纜鉆桿又稱做隨鉆測量鉆桿，主要用于搭配千米定向鉆機進行深孔鉆進。
中心通纜式鉆桿是孔底測斜單元與孔口測斜設備之間的信號傳輸裝置，是定向鉆進順利實施的重要配套鉆具，主要應用于煤礦井下定向鉆進、煤礦井下回轉鉆進以及其他地質受控定向鉆進工況。
隨鉆測量系統的信號傳輸方式分為有線(電纜)和無線兩種。中心通纜式鉆桿作為有線(電纜)傳輸方式可直接向孔底傳感器供電，實現孔底與孔口設備之間的雙向通訊，實時性好、數據傳輸率高。同時中心通纜式鉆桿解決了以往產品電纜與鉆桿聯接以及電纜之間聯接的安裝問題，能夠有線(電纜)隨鉆測量系統信號的傳輸。

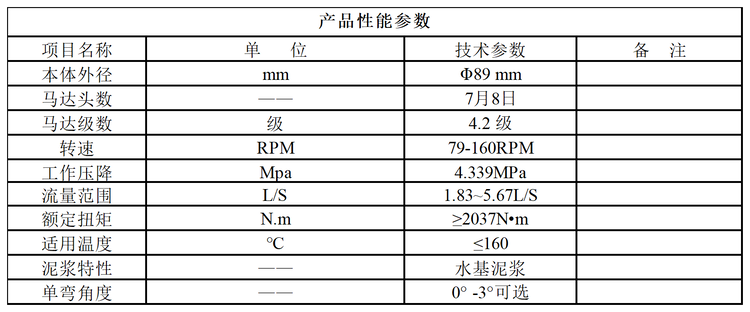

孔內馬達的彎接頭是一個關鍵部位，它和鉆桿之間有一定的夾角，由于彎接頭的作用，鉆孔的軌跡不再是傳統鉆機所形成的略帶拋物線的直線軌跡，而成為一條偏向彎接頭方向的空間曲線。配套的測量系統是深孔定向鉆進按照預定的軌跡進行鉆進的關鍵部件，該測量系統在孔內主要測量參數為方位角、傾角和彎接頭方向，根據測量出來的孔內參數可用三角函數計算出每一個測量點的坐標，即可描繪出該空間曲線在水平和垂直平面上的投影圖，并與設計的軌跡進行對比，根據偏差即使調整彎接頭方向，以及是鉆進軌跡大限度的符合設計要求。

中心通纜式鉆桿的裝配步驟
中心通纜式鉆桿在施工定向孔過程中，把孔底信號傳遞給孔口監視器，因而要求其電阻率低，信號輸出穩定、可靠。鉆桿的裝配要認真仔細，確保裝配質量，為此鉆桿裝配應嚴格按照以下步驟進行:
1)先將穩定器6裝入鉆桿體內，然后用內卡簧鉗將孔用彈性擋圈裝至鉆桿體內，并將定位擋圈4裝至彈性擋圈處;
2)將密封圈裝入線管5的密封槽后，與塑料母接頭7組裝在一起，并將組裝體從鉆桿體公接頭端裝入鉆桿體;
3)用工具將塑料公接頭2與塑料母接頭7和線管5的組裝體連接在一起;
4)調節塑料公接頭2左端面到鉆桿體左端面距離為14±0.5，塑料母接頭7右端面到鉆桿體右端面距離為23±0.5;
5)將導線10裝入線管5內，然后在塑料母接頭7端裝入柱接頭8，并在塑料公接頭2端裝入錐接頭3;
6)用萬用表測量中心通纜裝置的電阻。將萬用表探針?lè)謩e插入中心通纜裝置兩端的柱接頭和錐接頭內，測量中心通纜裝置的電阻。若電阻小于0.5Ω，中心通纜裝配合格，否則即為不合格;
7)將變徑彈簧9塞入柱接頭8中，并在塑料公母接頭的密封圈處和鉆桿螺紋均勻涂抹少量黃油，后帶上螺紋保護帽，完成裝配。
