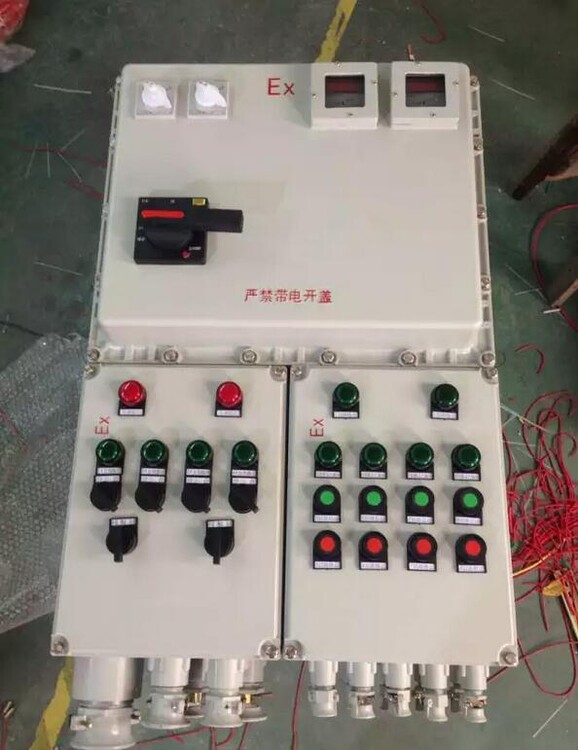

低壓成套防爆配電箱.常見方案舉例 :
（一）、多路動力（照明）配電通過將多個防爆斷路器或動力（照明）配電箱及數個防爆 接線箱組合,可在電壓380V,電流630A的三相 交流50Hz配電系統中實現動力,照明配電設備的電能轉換分配及控制。 380V 630V,50Hz.
（二）、多路電磁起動配電通過將多個防爆電磁起動器或電磁起動箱和防爆斷路器、操作柱和防爆接線箱等組合.

詳情介紹

1主要用途與適用范圍

低壓成套防爆配電箱(柜)（以下簡稱配電箱）*符合GB3836.1-2010《爆炸性環境 **部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 2部分：由隔爆外殼“d”保護的設備》、GB3836.3-2010《爆炸性環境 3部分：由増安型“e”保護的設備》或GB12476.1-2000《可燃性粉塵環境用電氣設備 **部分：用外殼和限制表面溫度保護和電氣設備 **節：電氣設備的技術要求》標準的要求。主要適用于爆炸性氣體環境1區、2區或可燃性粉塵環境20區、21區、22區危險場所，ⅡA、ⅡB、ⅡC類T1～T4組爆炸性氣體或蒸氣環境或T1-T6組爆炸性粉塵環境，在交流50Hz、額定電壓至380V，作為照明及動力電路的通斷之用。

2正常工作條件和安裝條件

2.1安裝地點的海拔不超過2000m；

2.2周?chē)諝鉁囟葹?20℃～+40℃，且24h內的平均溫度值不超過+35℃；

2.3安裝地點的**溫度為+40℃時，空氣相對濕度不超過50%；

2.4在較低的溫度下允許有較高的相對濕度；

2.5在無顯著搖動和沖擊、振動的地方；

2.6在含有爆炸性環境場所；

2.7在無破壞金屬和絕緣的腐蝕性氣體或蒸氣的地方；

2.8在無滴水及其它液體侵入的地方；

2.9污染等級為3級。

3型號的組成及其代表意義

低壓成套防爆配電箱常見方案舉例 :

(一)、多路動力(照明)配電通過將多個防爆斷路器或動力(照明)配電箱及數個防爆 接線箱組合,可在電壓380V,電流630A的三相 交流50Hz配電系統中實現動力,照明配電設備的電能轉換分配及控制。 380V 630V,50Hz.

(二)、多路電磁起動配電通過將多個防爆電磁起動器或電磁起動箱和防爆斷路器、操作柱和防爆接線箱等組合，可在電壓380V的三相交50Hz配電系統中實現動力配送及電動機的集中控制，并可根據要求加裝信號、電壓表,電流表等seline; cursor: pointer;">監控裝置。

(三)、多路降壓起動配電將防爆降壓起動箱置于防護柜中，實現對交流50Hz、電壓為380V，電路中容量為95KW

及以下的三相籠型電動機的不頻繁降壓起動，具有短路、缺相、過流堵轉等保護功能，可用手動、自動和遠控等多種方式來控制。

(四)、混合型根據用戶要求，將相應的防爆電器組合，從而滿足用戶現場的需要，配電柜的常見外形尺寸。

2、防爆配電柜符合GB3836-2000,IEC60079標準要求

304不銹鋼防爆箱特點

1． 本產品外殼采用304材質焊接成型，外形美觀；

2． 本產品為復合型防爆結構，開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；

3． 采用模塊化設計，各種回路可以自由組合；

4． 內裝高分?jǐn)嘈⌒吐╇姅嗦菲骰蛩軞な铰╇姅嗦菲鳎ㄟ^(guò)操作防爆客體外的手柄而實現分合；

5． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；

6． 具有過載、短路、缺相、漏電保護功能；

7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；

8． 布線方式，鋼管或電纜、防爆軟管均可；

9． 可根據用戶要求特殊定制；

304不銹鋼防爆箱參數

防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；

總開關電流：10A—800A；分開關電流：1A—630A；

防護等級：IP54/IP55/IP65；

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；

引入引出方向：上進上出，下進下出
