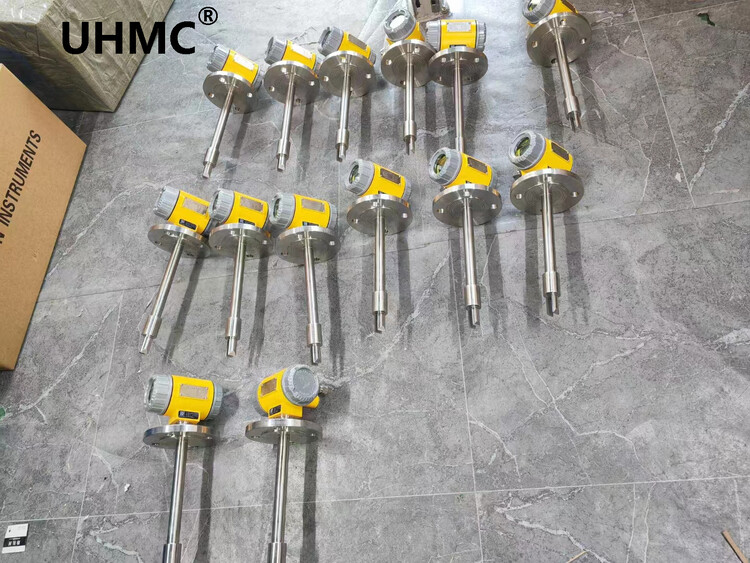

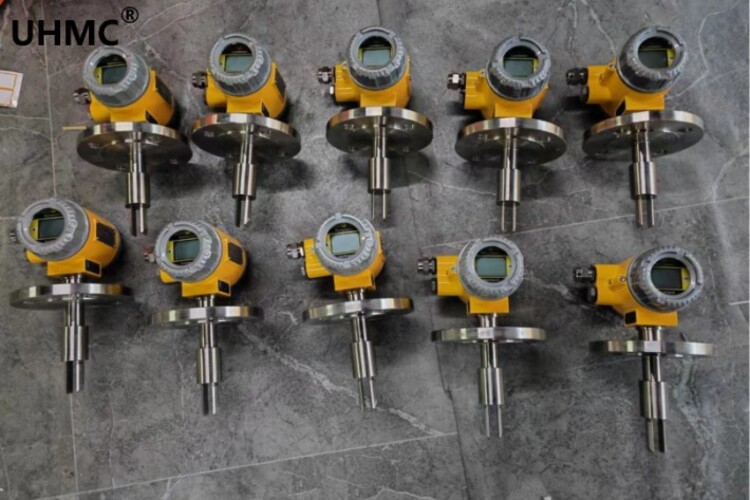

一、產品簡介

酸堿溶液耐腐蝕音叉濃度計主要應用于低腐蝕液體行業的生產過程控制及測量，如：油田煉油、食品飲料、造紙業、化工類的酸堿溶液、酒業。音叉式濃度計是采用插入式安裝，廣泛應用于管道上、敞開或密閉儲罐中，可連續、實用于以密度做為終產品控制參數的過時在線測量流體密度的傳感器，或用于固體百分比或濃度百分比等其他質量控制參數的指示器。對介質密度檢測流體密度直接取決于傳感器插入介質中音叉收到的振動頻率。

二、工作原理

酸堿溶液耐腐蝕音叉濃度計的工作原理是使用聲波頻率信號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂；而濃度則根據對應液體密度和濃度的關系式計算出濃度值。

三、產品特點

1.采用4線制變送4-20mA輸出；
2.五位密度值實時顯示(四位小數位)；電流值及溫度實時指示；
3.可現場直接進入儀表菜單設定參數及調試，操作方便；

4.具有純水標定校準、測量值微調及溫補功能；
5.在線實時測量，可直接用于生產過程控制；
6.接觸液體部件為316不銹鋼、鋯材等，安全，衛生，防腐性好；

四、選型技術參數

測量范圍：0~100.0%

標定范圍：0~100.0%

測量精度：±0.5%

重復性：± 0.001 g /cc (± 0.2 kg/m3) ±0.1%

操作溫度范圍：-50℃~+150℃

較大工作壓力：3mpA

流體粘度范圍：0-600cP

壓力影響：可忽略不計

內置溫度傳感器：數字傳感器

接液材質：316L、2205 不銹鋼、哈 C、鈦合金

叉體涂層：標準型 PTFE 或 PFA

供電電源：24VDC，≥50 mA

模擬信號輸出 4 -20 mA，0-1000Hz，RS485 Modbus RTU

輸出精度(20℃)：讀數的± 0.1%或± 0.05% FS

輸出重復性(-40 ~ +85℃)：± 0.05% FS

過程連接：DIN 50 PN16 DIN 50 PN40

IDF 和 RJT 衛生型

防護等級：IP65

外殼：鋁合金

五、音叉濃度計的安裝須知

音叉濃度計的安裝由于對工藝流程的需要，經常安裝在工作條件較為惡劣的現場。為了盡可能減少儀表工作條件的惡劣程度，應盡量安裝在無沖擊和振動小的地方，在流動的管道工作時，盡量裝在流速低的位置。為此本公司對探頭進行了改進。在液體全部接觸傳感器，充分考慮現場*條件，才能發揮其應有的精度指標。
