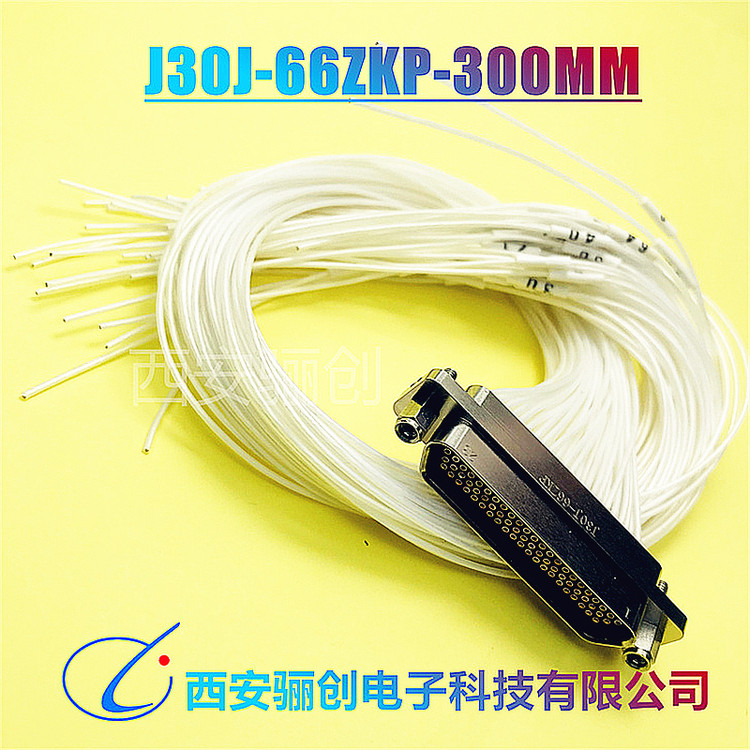

型號：J30J-66ZKP-D-10CM矩形連接器66芯航空電纜頭 壓接插座裝孔

額定電流：3A             價格：面議

產品選用必知事項

選用J30J產品，應同時選擇插頭（座）合件及蝕緊組件，鎖緊組件是連接密的不可缺少的組成部分。而線夾合件不是，但可按需決定是否選用。

此外，日于并非所有插頭（座）合件、銚緊組件、線夾合件之間都能任意組合搭配以及產吊特點所致，選用J30產品應知曉下列事項：

1，線夾合件選用應按“線夾合件族譜樹”規定進行。此外，配裝了線夾合件的插頭（座）合件不宜配用板前安裝狀態的鎖緊組件（即安裝螺釘適于板前安裝的鎖緊組件，如P、P8、P9等），因?yàn)榫€夾的存在會使安裝板無法安裝：配裝了線夾合件的插頭（座）合件若要配用板后安裝狀態的鎖緊組件（即安裝媒釘適于板后安裝的鎖緊組件，如P0.P3.P4。P11等），須將板的厚度按“安裝板厚度+0.7”來考慮

2、因焊接基本型插頭（座）合件（J30J-TJS/ZKS）默認配裝有A3型線夾合件，所以在其基礎上擴展而來的J30J一TJS/ZKS-G插頭（座）合件也要默認正裝A3型線夾合件。為保持線夾與外殼鍍層相同，線夾也應鏡像，而鍍領狀態的線夾尚未無設計圖，如訂貨則臨時出圖加工零件，確定訂貨周期時應考慮該情況。

3.型號中含有大寫字母“D”的插頭（座）合件不能配裝L.L1?L8.K.K1型等鎖緊組件

4、型號后端含有大寫字母“D”的插頭（座）合件如要配裝用于板后安裝狀態的鎖緊組件（即安裝螺釘適于板后安裝的鎖緊組件，如P0、P3、P4、P11等）時，將板的豆度按“安裝板厚度+0.6”來考慮

5、J30J-TJ/ZK-Q插頭（座）合件默認配裝有法蘭盤界面橡膠墊，但該橡膠墊只有在插頭（座）合件配裝固定端鎖緊組件時才有意義，若插頭（座）合件配裝自由端鎖緊組件則不霜該橡膠墊，若插頭（座）合件配裝特殊的鎖緊組件則需根據鎖緊組件是香需與安裝板安固定來確定是香配用法蘭盤界面橡膠墊。但出于產品狀態統一性考慮，無論產品所配鎖緊組件如何，該橡膠墊均與產品配套出廠

6、壓接擴展型產品中含有大寫字母“A”的插頭（座）合件均默認在導線束外整體依次套上熱縮管并熱縮、用蔽網，如果不需要?jiǎng)t應在合同中注明。如果要求線束外層套錦綸絲套，也應在合同中注明。

7、若產品的多數孔位都密接外徑較粗的導線（如AFRP一25O或AFP一1屏蔽導線等），則應考慮產品的灌膠腔及線夾合件（當有時）是否有足夠的容納空間，并且結論通常只有進行試裝后才能得出。

8、若產品需壓接線芯表面無鍍著導線、或線芯表面鍍錫導線、或單芯導線，因壓接這類導線的工藝較特別，所以訂貨合同應是非標準合同并應在合同中注明導線線芯狀況。此類導線主要有AFR一200導線、類似82A01111等以82A開頭的導線、以及軟圓銅線等。

9，產品中的空點處理，若無按術協議或此前未達反共識的，均用未壓接導線的插孔或插針合件將空點堵上
