高壓測試負載箱的技術特點：
1、測試負載箱為干式純阻性負載；
2、負載箱具有組合或直接驅動的單相或三相冷卻風扇，并具備風扇故障自動脫載保護功能；
3、負載箱保護溫度可調并裝有氣流傳感器，在氣流不暢時負載箱安全脫載；
4、高壓負載箱控制臺安裝在發電機控制室內，控制部件包括負載接觸器、過電流保護裝置和自動步進負荷控制器等。
5、控制柜負載投入設有手動投入和自動步進投入兩種模式；
6、高壓測試負載箱功率單元配置如下： 50KW、 50KW、100KW、100KW、200KW、500KW、700KW、700KW（合計功率等于額定功率） ；
7、測試負載箱安裝在室外地面，配置導風罩，箱體為戶外防水型，防護等級大于IP56。

UPS不間斷電源測試流程：
測試UPS的主要目的是鑒定UPS的實際技術指標能否滿足使用要求。UPS的測試一般包括動態測試和穩態測試兩類。穩態測試是在空載、50％額定負載以及100％額定負載條件下，測試輸入、輸出端的各相電壓、線電壓、空載損耗、功率因數、效率、輸出電壓波形、失真度及輸出電壓的頻率等。動態測試一般是在負載突變(一般選擇負載由0％—100％和由100％-0％)時，測試UPS輸出電壓波形的變化，以檢驗UPS的動態特性和能量反饋通路。
動態測試
1.突加或突減負載測試
先用“電源擾動分析儀”測量空載、穩態時的相電壓與頻率，然后突加負載由0％至100％或突減負載由100％至0％，若UPS輸出瞬變電壓在-8％-+10％之間(可依具體機型的該項指標而定)，且在20ms內恢復到穩態，則此UPS該項指標合格；若UPS輸出瞬變電壓超出此范圍時，就會產生較大的浪涌電流，無論對負載還是對UPS本身都是極為不利的，則該種UPS就不宜選用。
2.轉換特性測試
此項主要測試由逆變器供電轉換到市電供電或由市電供電轉換到逆變器供電時的轉換特性。測試時需有存儲示波器和能模擬市電變化的調壓器。
轉換試驗要在100％負載下進行，特別是由市電轉換到UPS上時，相當于UPS的逆變器突然加載，輸出波形可能在1～2周期內有±10%的變化。切換時間就是負載的斷電時間。此項測試是檢測轉換時供電有無斷點，如有斷點，且斷點超過20ms就會造成信號丟失。在線式UPS一般不會有斷點，但其波形幅值會有瞬時變化，要求在半周期內消失。另外，因為UPS在市電正常時，逆變器工作頻率是跟蹤市電頻率的，一旦市電中斷，逆變器頻率完全由控制電路的本機振蕩器來控制，這一突然變化是隨機性的，它與市電中斷前的瞬間狀態和本機振蕩器的狀態有關，這種頻率控制的瞬態變化，可能造成輸出頻率變化達30％，很多負載無法適應這一變化。
穩態測試
所謂穩態測試是指設備進入“系統正?！睜顟B(tài)時的測試，一般可測波形、頻率和電壓。
1.波形
一般是在空載和滿載狀態時，觀測波形是否正常，用失真度測量儀，測量輸出電壓波形的失真度。在正常工作條件下，接電阻性負載，用失真度測量儀測量輸出電壓波形總諧波相對含量，應符合產品規定的要求，一般小于5％。

2.頻率
一般可用示波器觀測輸出電壓的頻率和用“電源擾動分析儀”進行測量。目前UPS的輸出電壓頻 率一般都能滿足要求。但當UPS的頻率電路，本機振蕩器不夠時，也有可能在市電頻率不穩定時，UPS輸出電壓的頻率也跟著變化。UPS輸出頻率的精度一般在與市電同步時，能達到±0．2％。

3.輸出電壓
UPS的輸出電壓可以通過以下方法進行測試判斷：
(1)當輸入電壓為額定電壓的90％，而輸出負載為100％或輸入電壓為額定電壓的110％，輸出負載為0時，其輸出電壓應保持在額定值±3％的范圍內。
(2)當輸入電壓為額定電壓的90％或110％時，輸出電壓一相為空載，另外兩相為100％額定負載或者兩相為空載，另一相為100％負載時，其輸出電壓應保持在額定值±3％的范圍內，其相位差應保持在4°范圍內。
要在不平衡負載情況下，使負載電壓的幅值和相位，保持在允許范圍內，逆變器的設計就做到每相都能單調整。在對每一相電壓的幅值和相位分別控制的情況下，可以做到三相負載電壓始終是對稱的。有的UPS不是每相都能單調整，所以，當接單相負載時，輸出電壓就會出現明顯的不平衡。對于這類UPS，就不能進行此種測試，使用時，也使三相負載盡量平衡。
另外，上述的不平衡負載一相為空載，另外兩相為額定負載或者兩相為空載，另一相為額定負載的條件較為嚴酷，有的機器是在不平衡負載為兩相為額定負載，另一相為70%的額定負載或者一相為額定負載，另兩相為70％的額定負載條件下來測試輸出電壓（各相電壓，線電壓）的穩壓精度和三相輸出不平衡度。
(3)當UPS逆變器的輸入直流電壓變化土15％，輸出負載為0％—100％變化時，其輸出電壓值應保 持在額定電壓值±3％范圍內。這一指標表面上與前面所述指標重復，但實際上它比前面的指標要求更高。這是因為控制系統的輸人信號在大范圍內變化時，表現出明顯的非線性特性，要使輸出電壓不超出允許范圍，對電路要求就更高了。
4.效率
UPS的效率可以通過測量UPS的輸出功率與輸入功率求得。UPS的效率主要決定于逆變器的設計。大多數UPS只有在50％—100％負載時才有比較高的效率，當?shù)陀?0％負載時，其效率就急劇下降。廠家提供的效率指標也多是在額定直流電壓，額定負載(cosφ=0.8)條件下的效率。用戶選型時好選取效率與輸出功率的關系曲線和直流電壓變化±15％時的效率。
效率等于輸出有功功率比輸入有功功率再乘以100％，輸入功率不包含蓄電池的充電功率。測試是在正常條件下，負載為100％或50％的阻性負載情況下測量。從經濟角度講，機器的，可以節省電費，選用容量時，其裕量系數也可以減小些。
常規測試
1.過載測試
過載特性是用戶極為關心，也是衡量UPS電源的一項重要指標。過載測試主要是檢驗UPS整機的過載能力，即使運行中出現過負荷現象時，UPS也能維持一定時間而不損壞設備。過載試驗按設備指標測試，并且要在25℃以內的室溫下進行。
2.輸入電壓過壓、欠壓保護測試
按設備指標輸入電壓允許變化范圍進行測試，一般UPS允許輸入電壓變化±10％，當輸入電壓超過此范圍時應報警，并轉換到蓄電池供電，整流器自動關閉，當輸入電壓恢復到額定允許范圍內時，設備應自動恢復運行，即蓄電池自動解除，轉為由市電運行。在蓄電池自動投入和解除的過程中，UPS輸出電源波形應無變化。
注意，此項測試一定要接線正確，特別是相序接對。另外，有的UPS在市電超出+10％范圍時，只有報警，而無蓄電池自動投入的性能，只有當市電低于—10％范圍時，才有蓄電池自動投入的功能。而有的UPS則是在市電超出±10％范圍時，都有蓄電池自動投入的功能，測試時請注意這一點。

3.放電測試
放電測試主要是檢驗蓄電池的性能。放電試驗時，一是要記錄放電時間；二是要觀測放電時的輸出電壓波形及放電保護值；三是要檢查是否有“落后”電池。放電試驗前對蓄電池作連續24h的不間斷充電。

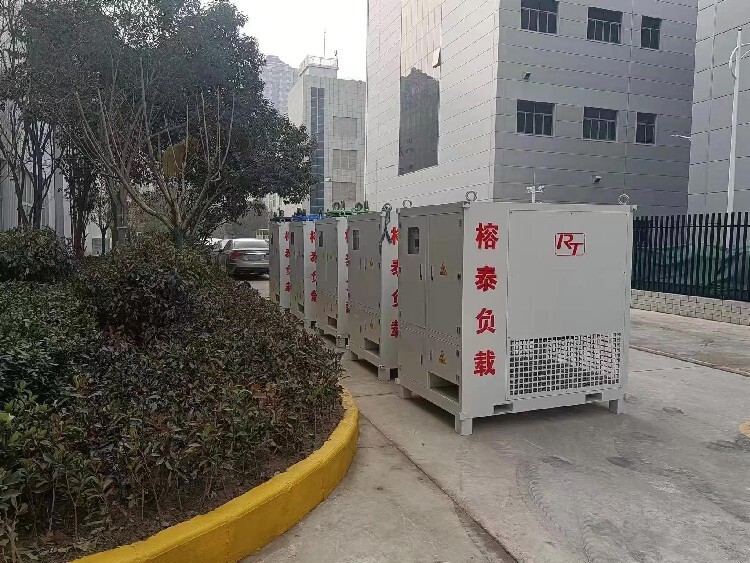

負載箱及租賃服務

負載箱主要元器件由電阻器、風機、電抗器、柜體、接觸器、斷路器等電氣元件組成，可實現本地控制和計算機遠程控制?？蓱?yīng)用在發電機組、船舶、石油、海洋平臺、數據中心、通信網絡、金融、軍工、武器、移動電站、電廠安保、軌道交通、航空、航天、可再生能源、智能電網－微網、儀器開關、科研教學以及電動汽車充電管理等領域。
測控軟件是我公司針對海洋平臺、船用、陸用、各類發電機組測試及電源系統自主研發新一代測控軟件，擁有自主知識產權，軟件操作靈活方便、功能全、負載可單測試，也可多臺并聯測試。
加減載軟件操作方式有:手動控制和自動控制兩種操作方式，手動控制時能對負載進行分段投入,也能做突加和突減并在電腦軟件上實時顯示測試數據。自動控制時只要輸入測試所需要總功率、及加載的時間，此系統將自動完成0%、25%、50%、75%、、、75%、50%、25%、0%的加、卸載的測試過程，其中測試負載功率百分比可以任意設置。
界面可以實現自動控制和手動控制，其中負載容量、百分比、加載時間可以任意設置，在負載容量單位的相應位置有對應指示，并能同時實時顯示負載測試數據。

阻感一體式負載箱
產品特點：
? ? ? ?大功率負載箱主要由阻/感一體式負載柜、電氣控制部分、測控系統等組成?？梢赃M行船用/陸用發電機組的瞬態、穩態、諧波分析、波動、突加、突卸等功能測試，實時顯示發電機組各項參數、波形曲線。小0.01KW/0.01KVA負載加減載，可以手動操作，也可采用計算機自動完成整個測試過程。
? ? ? ?阻性負載采用新型合金電阻、可靠性高，可長時間連續工作，電阻熱縮并密封安裝在不銹鋼管內，鋼管外部帶絕緣散熱片，防潮，防腐蝕，散熱性好，絕緣性高，安全可靠。
? ? ? ?負載柜采用標準集裝箱式設計，具有遮陽、防雨、防腐蝕功能，占地面積小，便于移動，適合室外使用。
? ? ? ?具有溫度過熱自動保護、風機故障自動卸載、短路保護、過壓保護、過流保護等多種保護功能。

交流負載柜

大功率系列負載測試設備作為各類產品的研發和出廠檢驗不可或缺的儀器，通過模擬負載測試，用戶可以及時評測和評估測試對象在不同工作量條件下的性能行為及持續正常運行的能力，以發現產品設計上的錯誤或驗證系統的負載能力。
產品特點：
n?系列化負載箱產品涵蓋1KW至10000KW；
n?網絡化系統能采用網絡測控技術實現遠程測控與負載并聯；
n?自動化系統可以實現負載自動化測試過程并自動輸出測試結果；
n?個性化產品可按客戶要求定制/設計/制造；
n?模塊化采用模塊化設計實現負載測試系統的高可靠性與可維修性；

產品選型表：

大功率交流集裝箱式負載系列標準產品選型表
產品型號 1MW 1.5MW 2MW 3MW
測試電壓 三相AC380V 50HZ 三相AC380V 50HZ 三AC690/400V50HZ 三相AC690/400V50HZ
測試電流 1K-1000K 1K-1500K 1K-2000K 1K-3000K
小步進 1KW 1KW 1KW 1KW
控制方式 手動or自動
按鈕/觸摸屏/電腦 手動or自動
按鈕/觸摸屏/電腦 手動or自動
按鈕/觸摸屏/電腦 手動or自動
按鈕/觸摸屏/電腦
冷卻方式 強制風冷 強制風冷 強制風冷 強制風冷
保護功能 超溫報警
風壓監測
過流短路
短路保護 超溫報警
風壓監測
過流短路
短路保護 超溫報警
風壓監測
過流短路
短路保護 超溫報警
風壓監測
過流短路
短路保護
儀表顯示
電壓/電流/功率、頻率
電壓/電流/功率、頻率
電壓/電流/功率、頻率
電壓/電流/功率、頻率
工作電源 AC380V 50HZ AC380V 50HZ AC380V 50HZ AC380V 50HZ
外形尺寸 集裝箱式6058*2438*2591mm

RT-6KW-AC220V-DC270V交直流通用機架式負載

產品詳情

一、機架式負載應用簡介
　　數據機房測試用機架式假負載內置有純阻性負載；功率輸入采用分段式組合控制，可以模擬機房服務器IT設備的電力使用和散熱情況。
通過使用假負載進行集成測試，確保供電系統、空調新風系統、防雷接地系統、監控系統、機房綜合環境，機房IT微環境、機房裝修工程各系統之間有效運行，并驗證達到設計及運營要求的程度。

二、機架式負載應用場合:
1、機房制冷系統驗收；
?2、機房氣流環境提供驗收報告；
?3、機房設計指標驗證；
?4、機房電力配電負荷可靠性驗收。
三、機架式負載技術參數:

額定電壓 AC220V-DC270V
額定功率 6KW
額定頻率 50HZ
功率分檔 0.5KW、1KW、1KW、1.5KW、2KW
控制方式 手動斷路器控制
負載精度 ≤±5%
冷確方式 強制風冷
箱體顏色 標準黑色
輸入方式 單路輸入
箱體尺寸 標準4U
插口/電源線 C13/C14
重量 約13KG
工作溫度 －10℃～+55℃
相對濕度 ≤95%RH
