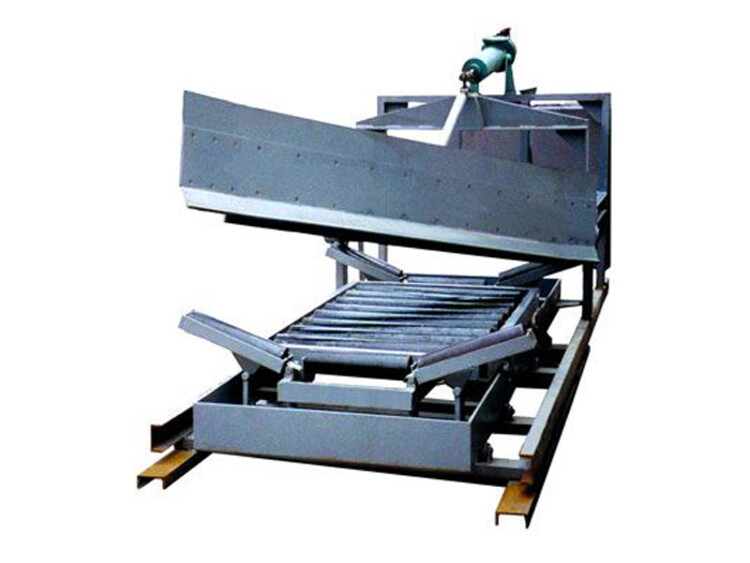

犁式卸料器DYTN型單雙側電液動犁式卸料器適用于帶寬500-1600皮帶輸送機的均勻卸料.1600卸料器是特殊設計的產品。

一、工作原理

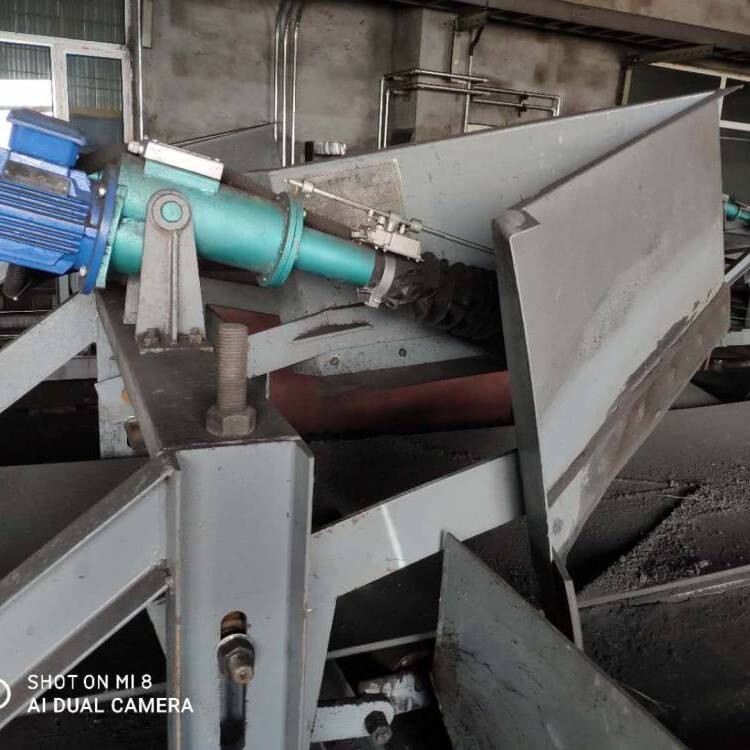

     電液動犁式卸料器以電液動推桿為動力源，帶動框架前進，完成犁頭下落，并支承平托輥，犁刀下緣與膠帶貼合，完成卸料。完華后，框架后退，犁頭上抬，變形托輥恢復槽形，膠帶則則恢復槽形，物料平穩通過。

 二、結構說明

1. 犁頭可為單犁頭或雙犁頭。前犁刀為鉻鎳不銹鋼鋃制，后犁刀為高分子聚乙烯板制造，前后犁刀可以更換，這種結構既能卸料干凈且保護膠帶。
   2.犁頭鎖緊裝置已作重大改進。鎖緊可靠，工作時犁頭不會抬起或抖動，并可調節犁頭高低，以佳位置貼近膠帶，無漏料現象。
   3.驅動裝置采用電液推桿。實理機電一體化，循環油路為全密封結構，能適應惡劣環境下工作，根據用戶需要可提供手電兩面三刀用電液推桿或機械自鎖式電液推桿。
   4.采用變形托輥組與電液推桿工作機械同步，推桿一個工作循環，變形托輥組完成從槽形到平形再到槽形的自動變換。
   5.電機防護等級根據環境來決定，易燃易爆工況采用IP54電機。

犁式卸料器選型需知

  1.用戶在訂貨時，注明皮帶寬度，輸送機槽角及卸料形式。有特殊需求需要加注明。
  2.在正常情況下，不配緩沖鎖氣漏斗和電器控制總分，如需要，在訂貨時注明。
  3.犁式卸料器有Ⅰ型和Ⅱ型兩種結構。
