5.2.2.5  使用扭力計測量時，可取穩定的數值作為均值。

5.2.3  球接頭總成擺動力矩。

5.2.3.1  球接頭總成擺動力矩試驗前停放 24h 后，如圖3 所示，把球接頭總成安裝在試驗夾具上。

5.2.3.2  試驗前先使球頭銷沿任意方向往復擺動 5 次，擺動角度為大擺角。然后使球頭銷沿任 意方向轉動360°,再沿相反方向回到初始位置，重復進行5 次。

5.2.3.3  測量擺動力矩時，可利用拉力計或其他任何能滿足 5.1.1 中規定的測量要求的測試儀器 測量力矩。

5.2.3.4  如圖3 所示，使球頭銷軸線處于與球頭銷座重合的位置，以 3°/s~18°/s的轉動速度沿A 方向或與 A 方向夾角為90°的 B 方向在±20°范圍內或在90%球接頭總成大擺角范圍內擺動球接 頭，同時記錄擺動力矩與擺動角度的關系曲線。

5.2.3.5  使用拉力計測量時，可取穩定的數值作為力值。

5.3  球接頭總成剛度試驗

5.3.1  球接頭總成軸向剛度試驗。

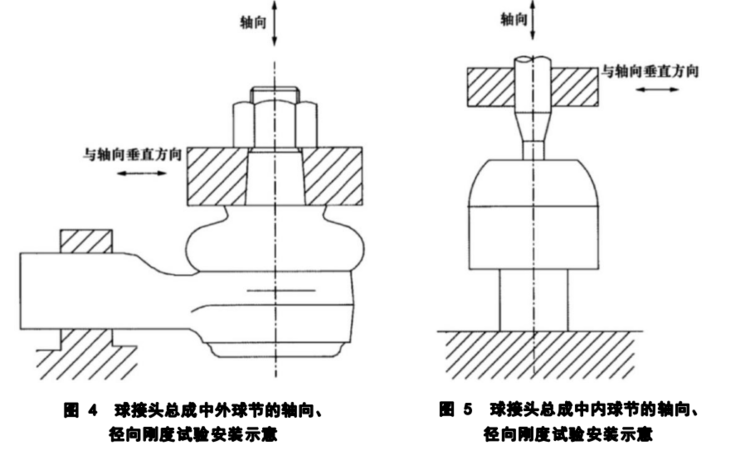

5.3.1.1  如圖4、圖 5 所示，把球接頭總成安裝在試驗夾具上，使球頭銷軸線處于與球頭銷座軸線重

合的位置并固定。

4.1  球接頭總成基本性能

按 5.2 試驗，球接 球接頭總成剛度頭總成基本性能應滿足產品圖樣要求。

4.2

按 5.3 試驗，球接頭總成剛度應滿足產品圖樣要求。

4.3  球接頭總成強度

按 5.4 試驗，球接頭總成強度應滿足產品圖樣要求。

4.4  球頭銷靜態強度

按 5.5 試驗，球頭銷靜態強度應滿足產品圖樣要求。

4.5  球接頭總成耐久性試驗

按 5.6.1 試驗，產品經 100 萬次耐久性試驗后，球接頭總成不得出現漏油現象，各零件不得有裂 紋、斷裂等異常情況，且耐久性試驗后球接頭總成基本性能應滿足產品圖樣要求。

按 5.6.2 試驗，產品經規定的耐久性試驗后，樣件不得滲入泥沙和水，密封腔內的潤滑脂不得出 現異常情況，密封防塵罩不得出現破損或老化等異常情況。

4.6  拉桿總成疲勞壽命

按 5.7 試驗，經 100 萬次以上疲勞壽命試驗后，拉桿總成不得出現漏油現象，各零件不得有裂 紋、斷裂等異常情況。
