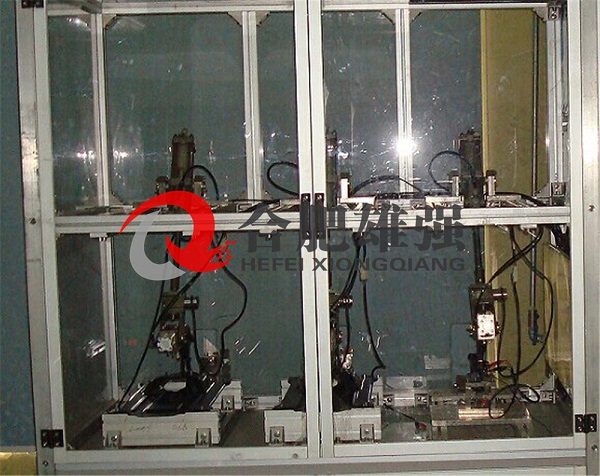

汽車手剎測力檢測設備

 汽車手剎檢測設備

6.1操作功能

6.1.1將樣件模擬實車狀態固定在試驗臺上，在駐車拉索上施加一定的負載

6.1.2在1s內，用手操作操縱桿到全行程，然后按下按鈕，讓操縱桿在負載作用下回到初始位置。

6.1.3再重復6.1.2過程兩次。

6.1.4每次動作過程，觀察操縱桿動作是否靈活、有無卡滯現象、能否回到初始位置，運動部件有無異常聲響。

檢測結果: 樣件的操縱桿動作應靈活、無卡滯現象、能夠回到初始位置，運動部件應無異常聲響。

6.2 按鈕松動量（按JA3508-HL-1執行）

 6.2.1將操縱桿垂直固定在試驗臺上。

 6.2.2在按鈕上，沿與操縱桿運動平面垂直的橫向方向施加5N的力，著力點應盡可能在按鈕的外緣。

 6.2.3測量按鈕外緣在橫向方向的位移量。

變換到另一個相反方向，再重復6.2.2、6.2.3過程一次。

檢測結果: 樣件的按鈕在橫向方向每側的松動量不應超過0.6mm。

6.3 按鈕操作力（按JA3508-HL-1執行）

6.3.1將操縱桿固定在試驗臺上。

6.3.2緩慢按下按鈕。

6.3.3測量完全按下按鈕的大操作力。

檢測結果: 樣件的按鈕操作力不應超過12N

四、產品使用條件

4.1、環境要求

◇ 使用溫度范圍：0～40℃

4.2、電源及氣源

◇ 供電電壓：220VAC±10%/50Hz，接地線；

◇ 工作制式：長時間工作制；

五、客戶需要提供的資料

5.1. 本試驗臺需要檢測的樣件，每種樣件數量1～3只。

5.2. 樣件的機械安裝尺寸圖紙

六、設備資料

2 設備中文使用說明書              1份

2 程序備份光盤                    1份

2 電路原理圖、氣路原理圖          1份

2 易損件清單                      1份

2 設備裝機清單                    1份

2 合格證                          1份

七、 產品的驗收

1、乙方現場的預驗收

?? 設備制造完成后，通知甲方來乙方生產現場進行預驗收；

?? 檢驗產品配置和功能是否與技術說明書中要求相符。

2、甲方工作現場的終驗收

?? 設備到甲方，由甲乙雙方共同開箱清點交貨配置；

?? 乙方在安裝調試完成后（甲方派人員協同乙方一同安裝），按照技術說明書驗收

?? 終驗收時，乙方提供產品電路原理圖、使用說明書和軟件備份。以及設備合格證等相關技術資料。

3、保修和培訓

1. 乙方在甲方處進行設備安裝調試過程中，甲方派人協助。

2. 設備調試完成后，乙方對甲方2~3名操作人員集中講解操作、維修的方法，甲方的工作人員能正常操作，由甲方簽署培訓驗收合格單。

3. 本設備質保期為貳年，在質保期內，凡因設備本身質量問題引起的設備故障（包括軟、硬件），由乙方負責免費維修，如因甲方違反操作規程造成設備故障，乙方負責維修，甲方付少量的材料費。

4. 質保期后，乙方負責終身維修，甲方需付材料成本費與人員差旅費。

5. 乙方在接到甲方通知后， 2小時內電話響應，電話解決不了的48小時到現場

八、其他

1、甲方后期研發新產品樣件需要實驗時，乙方友情提供安裝板夾具的設計圖紙乙方負責生產加工。

2、該套設計軟件后期如有更新版本時，乙方應時間通知甲方，并終身免費負責遠程更新升級。

3、設備接線口需采用甲方現有線束相對應的顏色接口。
