電動吊籃是由中國生產的建筑機械，由懸吊平臺、懸掛機構、安全鎖構成。

電動吊籃的全名稱為電動高處作業吊籃。它是采用國內外技術制作，結構合理，與其它結構的吊籃相比較具有加高方便、操作簡單、安全可靠、規格多種、投資省、等特點。結構吊籃整機由懸掛機構、懸吊平臺、提升機、安全鎖、工作鋼絲繩、安全鋼絲繩和電器箱及電器控制系統等主要部分組成。吊籃為便于運輸和搬運，產品出廠運輸時按部件或組、零件進行分解，至施工現場后拼裝成整機。

懸掛機構是架設于建筑物作業面的頂部支承處，過鋼絲繩來承受懸吊平臺、額定載重量等重量的鋼結構架，(見圖二：懸掛機構簡圖)均使用二套懸掛機構。懸掛機構施加于建筑物或構筑物支承睡上的作用力應符合建筑結構的承載要求。

懸掛機構由前梁、中梁、后梁、前支架、后支架、上支柱、配重、加強鋼絲繩、插桿、連接套等組成，前、后梁插在中梁內，可伸縮調節。為適應作業環境的要求，可通過調節插桿的高度來調節前后梁的高度，調節高度為1.15～1.75m，前、后支架下配有滾輪，可以用來移動懸掛機構，配重的數量根據相應的型號配置。吊籃懸掛機構的抗傾覆力矩與傾覆力矩的比值不得小于2，即圖中：K——抗傾覆安全系數G——配重、插桿、后支架的質量(Kg)F——懸吊平臺、提升機、電氣控制區系統、鋼絲繩、額定載重量、風壓值等重量總和(Kg)。A——前梁伸出部分長度B——配到前支點的距離注：安裝時可根據建筑物結構調節前梁、后梁所需要的伸出長度，后梁的伸出距離b應調至大，前梁伸出長度a通常不大于13米，當前梁的伸出長度大于1.5米(含1.5米)或鋼絲繩的長度超過120米時，相應減少工作載荷或增加配重，以抗傾覆安全系數K值大于或等于2。

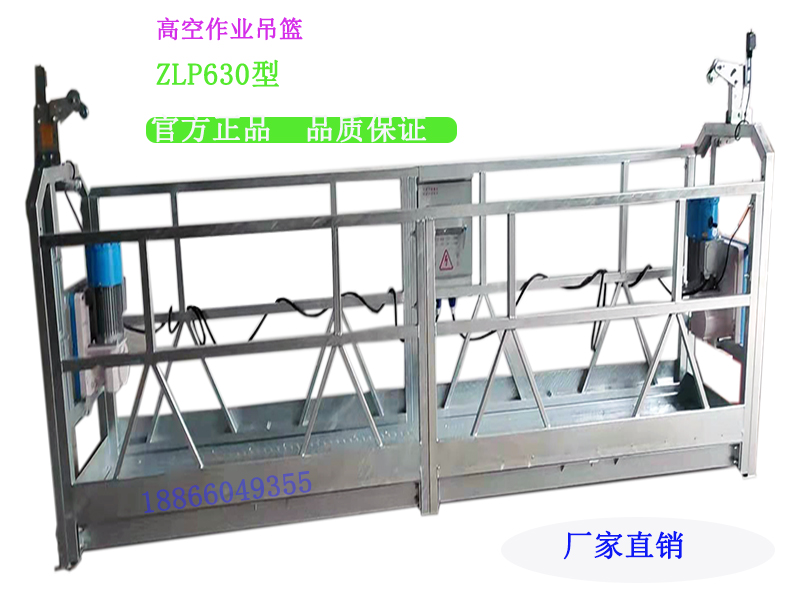

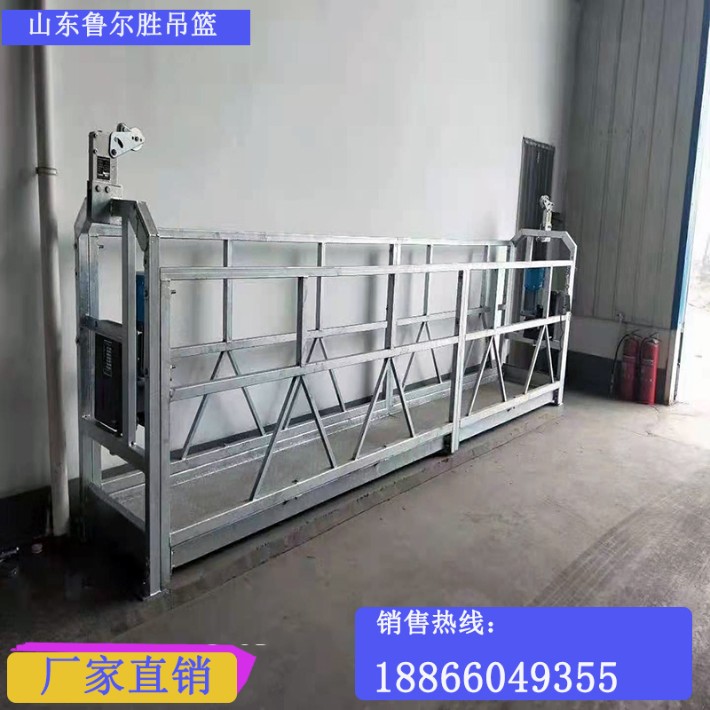

懸吊平臺ZL,P800，ZI,P800A，630，500型號吊籃的懸吊平臺均為拼裝式平臺。拼裝式平臺由前欄桿、后欄桿、底架和安裝架等部件組成，各部件用螺栓聯接，其標準節長為2.5米或2米。拼裝式平臺的底架由鋼(鋁)板等焊接而成，底板有防滑波紋。安裝架由鋼管焊接而成，底部可裝腳輪，便于作業時拆裝、移動。平臺的前欄桿和后欄桿均由鋼(鋁)管焊接而成，前欄桿高度為970mm，安裝在靠作業區的一側，后欄桿的高度為1120mm。

提升機

ZLP800吊籃用提升機的型號為LTD80，提升機由電磁制動電機、離心限速位置、兩級減速系統以及卷繩機構等組成，提升機的第二級減速為外齒輪傳動，其結構詳見：附圖6：ZLP800吊籃用提升機結構圖(減速部分)。提升機采用“S”形式的卷繩機構，其結構詳見附圖7：ZLP800吊籃用提升機結構圖(卷繩部分)

ZLP800A、ZLP630、ZLP500吊籃用提升機的型號分別為LTD80A、LTD63和LTD50，三種提升機的結構基本相同，均由電磁制α動電機、離心限速裝置、兩級減速系統以及“α”形式的卷繩機構等組成。其結構詳見附圖8：ZLP800A、ZLP630、ZLP500吊籃用提升機結構圖。提升機具有自動進繩功能，操作者只需將工作鋼繩插人提升機的進繩口。(見圖三、圖四)提升機電機的電磁制動裝置可在電力故障或供電中斷的情況下自動接合，產生制動力矩，能停止并承托懸吊平臺。在電力故障或斷電情況下，將手動滑降裝置的撥桿(置于提升機手柄內)旋(插)入電磁制動器(電機風罩內)撥桿，打開制動器，可使懸吊平臺勻速下滑。提升機采用齒輪油潤滑，推薦使用80W/90普通車輛齒輪油，LTD80提升機的油量為1.2升，LTD80A、LTD63和LTD50提升機的油量為2升。在南方地區夏季使用時，應使用N460號中負荷工業齒輪油。應根據使用情況，6～1 2月更換一次潤滑油。

安全鎖

安全鎖每次作業均應試驗其性能，具體方法是：動作一：用手輕提安全鋼絲繩，應能緩慢移動。扳動鎖閉手柄一次，動作一不能進行扳動啟動手柄一次，動作一能進行。重復若干次。動作二：以較快而猛的速度向上提拉安全鋼絲繩，安全鎖應能鎖住，扳動開啟手柄一次，重復動作二若干 次，均應無失靈現象。安全鎖持有出場合格證書限內試用。安全鎖如果出現故障，可送制造廠維修，嚴禁用戶自行拆卸修理，入不按以上辦理二而出現安全事故，制造廠不負安全責任。工作

工作鋼絲繩和安全鋼絲繩

工作鋼絲繩和安全鋼絲繩都是承受吊籃載荷的主要元件，因此對采用的鋼絲繩有嚴格要求。吊籃的工作鋼絲繩和安全鋼絲繩均采用鍍鋅吊籃用鋼絲繩，具有強度高，防銹性能好的特點。為防止繩頭松散和便于穿人提升機、安全鎖，鋼絲繩在按選用長度截?cái)嗪?，其兩端?jīng)過特加工，穿人端經焊結后修磨成彈頭狀錐體。

電源電纜

電源電纜連接于電源和電箱之間，是為懸吊平臺升降輸送電能的導體。提升設備：市場上主要有zlp-630型電動吊籃，改型號標準為guojia執行標準。依靠人工動力打到升降的吊籃在安全與動力上嚴重不足，國內大多數地區已禁止該品種的使用。但目前內蒙古地區以及東北地區仍在使用電動吊籃主要由兩部分組成，鋼梁支撐平臺與工作懸掛平臺組成，工作懸掛平臺目前市場為1+2+3米共計6米組成，長度在不超過6米的情況下可任意組裝。提升高度為100米，可定制120米或更高。

新型電動吊籃安全性更高、更持久！

新型電動吊籃安全性更高、更持久，主要體現在以下五點：本系列電動吊籃配備有安全鎖，當工作繩打、電動機失靈造成吊籃傾斜，傾斜度達到3~8度時(與籃體長度有關)，擺臂式安全鎖將安全繩鎖住，起到安全保護作用；另外，ZLP系列吊籃裝有漏電保護開關、可移動操作箱、外接電源插座和上升限位裝置，確保操作安全。　　二、用途：ZLP系列吊籃用于各種建筑物結構形式的高層建筑物的外墻施工及裝修、清洗和船舶修造中船體外部施工、維修、作業等?！　∪?、原理：ZLP系列吊籃采用工作平臺通過提升裝置使其沿著鋼絲繩向上爬升。爬升高度可以任意選定?！　∷?、機構：ZLP系列吊籃采用行星齒輪傳動機構，碟形彈簧夾繩機構和α形卷繩爬長等多項技術，傳動，鋼絲繩受壓均勻、柔和、使用壽命長，不易發生卡繩故障，安全可靠?！　∥?、特點：本吊籃是用鋼絲繩從建筑物頂部通過懸掛機構沿建筑物立面使工作平臺垂直升降的起重設備。

安裝方法很多工人們都在使用電動吊籃，但是你知道電動吊籃是怎樣安裝的嗎？電動吊籃安裝方法如下：檢查電動吊籃安全鎖動作是否靈活，扳動滑輪時應輕快，不得有卡阻現象。1.檢查電動吊籃提升機，按動電鈕，使提升機空轉，看運轉是否正常，不得有雜音及卡阻現象。2.電動吊籃安全繩穿入安全鎖，并把配重錘掛上。啟動提升機電機，將鋼絲繩穿入提升機內，繩頭應自動從出繩口內出來。3.電動吊籃設備安裝前閱讀產品說明書，并對操作工人進行培訓，使操作工明白設備的工作原理、注意事項及安全操作規程、未經培訓不得上崗。4.按電動吊籃圖示組裝吊籃。配重鐵應配足足夠的重量。配重端的力矩應為電動吊籃端力矩的三倍（力×力臂=力矩）各聯接處應牢固可靠。5.電動吊籃裝配后應調整起重繩與安全鎖的距離。通過移動安全鎖達到吊籃傾斜6°～8°，安全鎖能鎖住安全繩為止。

應用現狀電動吊籃從引進、推廣、到今天在建筑業的廣泛應用，使我國在這一領域的機械化程度和施工的文明程度都有了一個的提高。從推廣初期的不認識，不理解，不使用到今天在大中城市的建筑業中成了不可缺少的機具，對業內人士的思想上和認識上是一個很大的提高；在建筑施工工藝水平上和以往的腳手架相比，是一個的飛躍。正因?yàn)槿绱?，國?nèi)吊籃的制造業和租賃業如雨后春筍般蓬勃發展，全國的吊籃制造企業不下幾百家，擁有正規手續的也就幾十家，不僅如此，在吊籃的結構、技術、工藝上都有了很大的改進和提高。如早期的吊籃，懸掛機構的材料用的是工字鋼。自重很大，安裝、搬運都需要耗費大量的人力、物力。同時前伸的結構就是工字鋼懸挑的方式，其受力的穩定性遠不如目前普遍采用的拉鎖式輕便、穩定

保養維護

為確保吊籃安全施工，建立由吊籃操作人員和專職人員相結合的常規檢查和保養圍護制度，確保吊籃的正常完好狀態。

安全檢查新安裝、大修后及閑置一年或懸空停置兩個月以上的吊籃，啟用時由經過培訓的專職人員進行使用前檢查、驗收后方可啟用。檢查內容：1、主要受力構件（懸吊平臺、懸吊掛機）是否變形，焊縫有否裂紋；2、構件接裝連接處緊固件是否失落或松動；3、懸掛機構是否安裝可靠穩妥，配重是否符合要求；4、鋼絲繩是否嚴重銹蝕，是否松股、扭結或嚴重?cái)嘟z，鋼絲繩夾緊是否正確可靠；5、電氣控制系統動作是否靈活，kaisuo及閉鎖功能是否正常：6、安全鎖動作是否靈活，kaisuo及閉鎖功能是否正常；7、升、降（包括手動滑降）運行是否正常，電磁制動器間隙是否符合要求；8、運行計件動作是否正常，是否運行受阻現象，是否異常噪音、電機發熱或冒煙、焦味產生；9、減速箱及傳動裝置是否按要求加注或更換潤滑油；10、是否按要求裝妥限位塊和鋼絲繩重錘。

日常檢查每天作業開始前由吊籃操作人員對吊籃進行日常檢查，并做好記錄，對吊籃的設備狀態做出評價和處理。
