F2平頭紅綠藍全彩詳細說明

一、產品概述

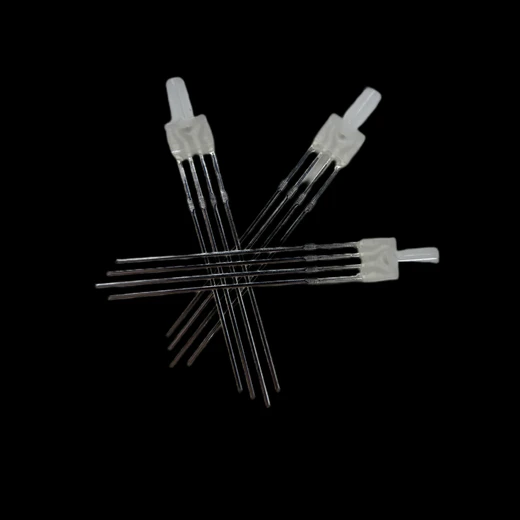

F2平頭紅綠藍全彩是一款小型化的全彩發光元件，直徑為2mm，采用平頭設計，整體結構緊湊扁平，能適配空間有限的安裝場景。其內部集成紅、綠、藍三顆立LED芯片，通過單調控各芯片亮度，可混合出千萬種色彩，滿足從簡單指示到復雜色彩展示的多樣化需求，廣泛應用于電子設備、裝飾場景及指示系統等領域。

二、核心特性

- 全彩發光能力：憑借紅、綠、藍三基色的立控制，可實現豐富的色彩變化，無論是單一純色顯示，還是漸變、閃爍等動態效果，都能呈現，適配多種應用需求。

- 平頭設計優勢：相較于圓頭燈珠，平頭設計使光線輸出更集中，減少散射，在小型顯示屏、精密儀器指示燈等對光線指向性有要求的場景中，能提供更清晰、穩定的視覺效果。

- 直插式安裝便利：采用直插式引腳設計，可直接插入電路板對應孔位焊接，操作簡單，既適合大規模工業化生產，也便于手工DIY制作，降低了安裝門檻。

- 穩定耐用：選用芯片和環保封裝材料，經嚴格環境測試，能在較寬溫度范圍內穩定工作，使用壽命較長，減少頻繁更換的麻煩與成本。

- 低功耗特性：整體功耗較低，在滿足發光需求的同時節省能源，尤其適合電池供電等對功耗敏感的設備。

三、工作原理

基于三基色混合理論，內部紅、綠、藍三顆芯片各對應一種基色。當分別施加合適正向電壓時，芯片會根據流過的電流大小發出不同亮度的光。通過調節三顆芯片的電流強度，改變?nèi)牧炼缺壤?，不同亮度的紅、綠、藍光相互混合，即可呈現出各種顏色。例如，紅色芯片亮度高、綠藍芯片亮度低時呈偏紅色調；三者亮度均衡時則混合出白色光。

四、共陽與共陰特性

燈珠有共陽極和共陰極兩種接線方式，由內部三顆芯片的公共引腳極性決定：

- 共陰極：三顆芯片的陰極（負極）共用一個引腳，陽極（正極）為立引腳，通過控制陽極電流調節各顏色亮度。

- 共陽極：三顆芯片的陽極（正極）共用一個引腳，陰極（負極）為立引腳，通過控制陰極電流實現亮度調節。

兩種方式在電路連接和驅動設計上有差異，使用時需根據電路需求選擇匹配類型。

五、應用場景

- 小型顯示設備：如電子秤、智能小家電的顯示屏，可顯示數字、字符或簡單圖案，通過色彩變化提升信息辨識度和設備美觀度。

- 儀器指示燈：在檢測儀表等精密儀器上，通過不同顏色和閃爍狀態，直觀反饋設備工作狀態、故障信息或操作提示，方便操作人員快速掌握情況。

- 電子玩具與教具：為小型發光玩具、編程教具增添色彩互動功能，全彩效果吸引兒童注意力，激發創造力和探索欲，且小巧尺寸便于在玩具內部布局。

- 裝飾照明：適用于迷你景觀、桌面擺件等裝飾場景，作為局部光源營造特氛圍，讓裝飾品更具生動性和觀賞性。

- 智能穿戴設備：如手環、小型健康監測設備等，作為指示燈反饋設備運行狀態、消息提醒等信息，小尺寸設計節省設備內部空間。

六、使用注意事項

- 焊接操作：焊接時控制好溫度和時間，避免高溫長時間作用損壞燈珠芯片，建議焊接溫度約260℃，時間不超過3秒。

- 靜電防護：內部芯片對靜電敏感，操作時需做好防護，如佩戴靜電手環、使用防靜電工作臺等，防止靜電擊穿芯片。

- 電路匹配：根據共陽或共陰特性設計驅動電路，確保各顏色芯片的電壓和電流穩定，以發光效果和延長使用壽命。

- 環境適應：雖具備一定環境適應能力，但應避免在極端高溫、低溫或潮濕環境中長時間使用，以免影響性能和壽命。
